温馨提醒：图片仅供参考，商品以实物为准

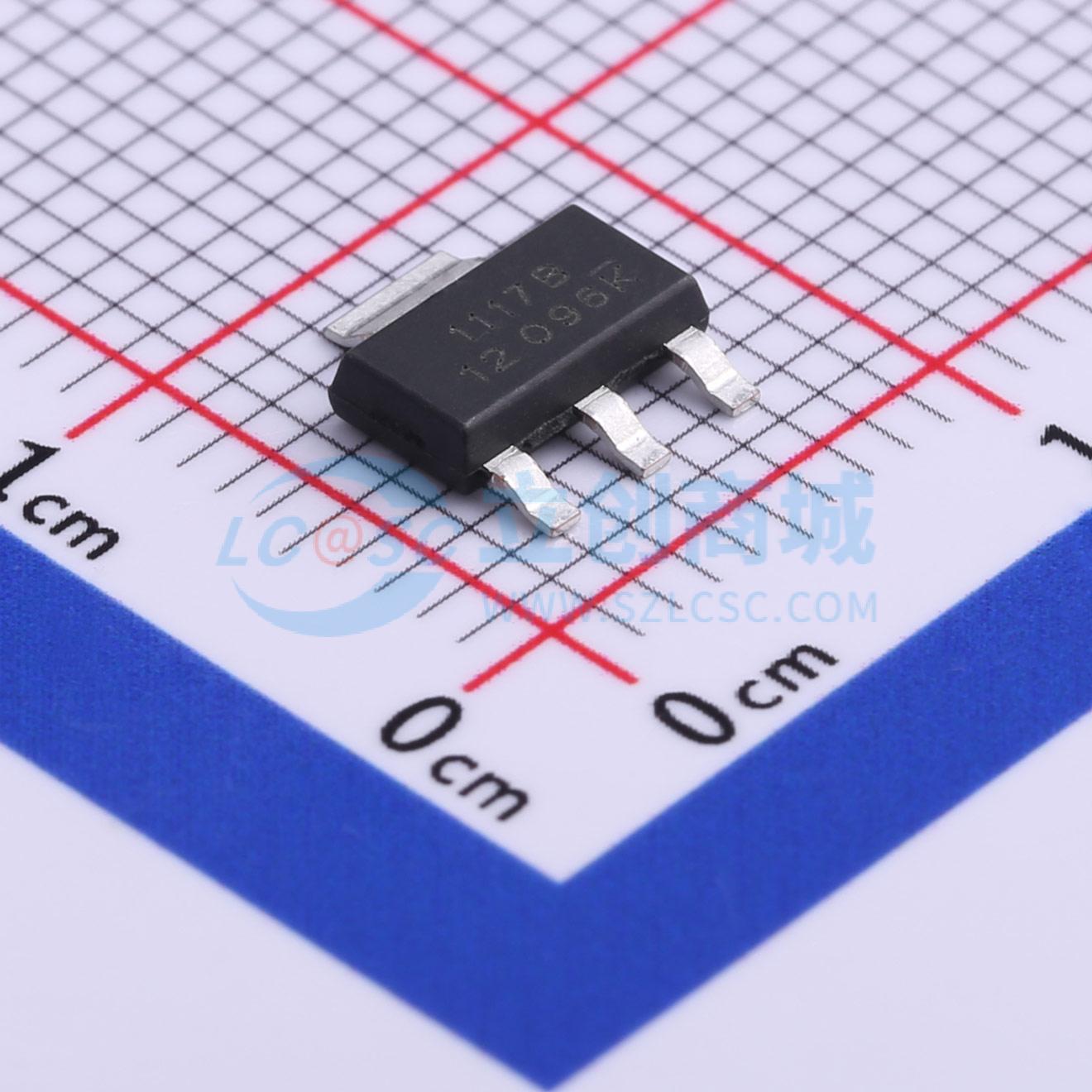

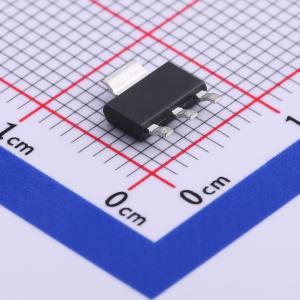

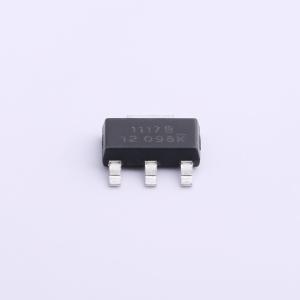

LC1117CLTR12(H)
LC1117CLTR12 H-VER
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- LEADCHIP(岭芯微)
- 商品型号
- LC1117CLTR12(H)
- 商品编号
- C571482
- 商品封装
- SOT-223-4
- 包装方式
- 编带
- 商品毛重
- 0.183克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) |
| 属性 | 参数值 | |
|---|---|---|
| 输出类型 | - |
商品概述
LC1117是一系列低压差三端稳压器，在1A负载电流下压差为1.3V。LC1117的待机电流低至2mA。 除了固定输出版本（输出电压为1.2V、1.5V、1.8V、2.5V、3.3V、5V和12V）外，LC1117还有可调版本，仅需两个外部电阻即可提供1.25至12V的输出电压。 LC1117具备热关断和限流功能，以确保芯片和电源系统的稳定性。采用微调技术保证输出电压精度在±2%以内。其他输出电压精度（如±1%）可按需定制。 LC1117提供SOT - 223、TO - 252功率封装。
商品特性
- 除固定版本和可调版本外，输出值可按需定制。
- 最大输出电流为1A
- 工作输入电压范围：最大18V
- 待机电流：2mA（典型值）
- 线性调整率：0.1%/V（典型值）
- 负载调整率：10mV（典型值）
- 环境温度：-40°C~85°C
- 与钽电容、电解电容和多层陶瓷电容（MLCC）兼容。
应用领域
- 计算机主板、显卡电源管理
- 液晶显示器和液晶电视
- DVD解码板
- ADSL调制解调器
- 开关电源后置稳压器
