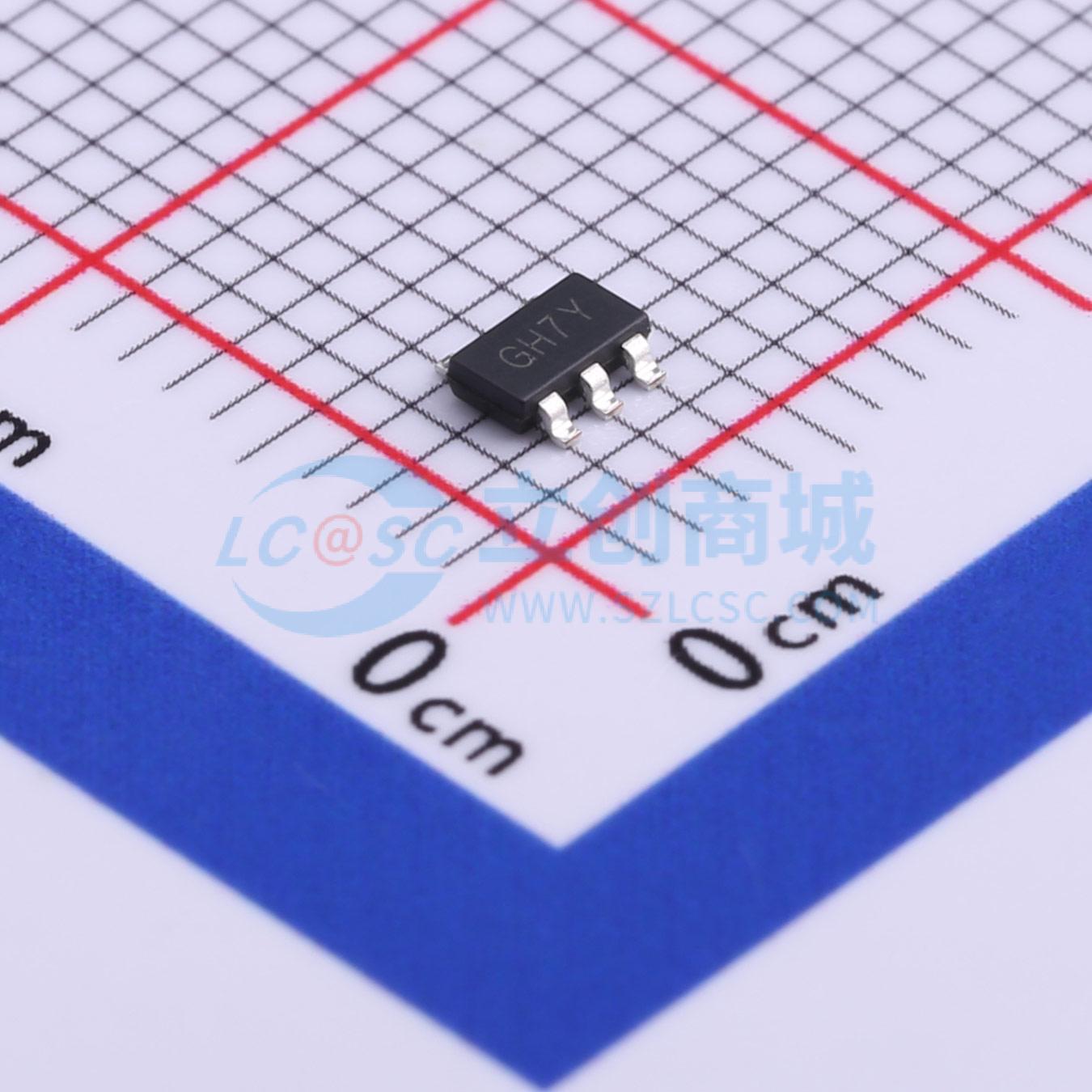

温馨提醒：图片仅供参考，商品以实物为准
LC2127CB5TR
1.2A 1.5MHz 同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- LC2127是一款高效率的DC-DC降压转换器,能够提供高达1.2A的输出电流。该器件的工作输入电压范围为2.6V到7V,输出电压范围为0.6V到VIN。其内部同步整流功能提高了效率,无需外部肖特基二极管。
- 品牌名称
- LEADCHIP(岭芯微)
- 商品型号
- LC2127CB5TR
- 商品编号
- C571475
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.064克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 输出类型 | 可调 | |
| 工作电压 | 2.6V~7V | |
| 输出电流 | - | |
| 开关频率 | 1.5MHz |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 |
商品概述
LC2127高效开关稳压器是一款小型、简易的直流-直流降压转换器，能够提供高达1A的输出电流。该器件在2.6V至7V的输入电压下，以1.5MHz的频率进行脉冲宽度调制（PWM）操作，并提供0.6V至输入电压（VIN）的输出电压，使LC2127非常适合板载后级稳压应用。内部同步整流器提高了效率，无需使用典型的肖特基续流二极管。利用内部高端MOSFET的导通电阻来检测开关电流，无需使用电流检测电阻，进一步提高了效率并降低了成本。
商品特性
- 高效率：高达97%
- 能够提供1.2A电流
- 1.5MHz开关频率
- 无需外部肖特基二极管
- 低压差100%占空比操作
- 内部补偿和软启动
- 电流模式控制
- 0.6V参考电压用于低输出电压
- 逻辑控制关断（<1μA）
- 热关断、欠压锁定（UVLO）和过压保护（OVP）
- 提供SOT23-5和TSOT23-5封装
应用领域
- 手机
- 数码相机
- MP3和MP4播放器
- 机顶盒
- 无线和DSL调制解调器
- 笔记本电脑中的USB供电设备
- 便携式设备
