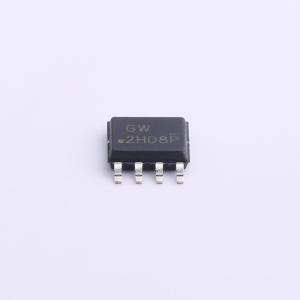

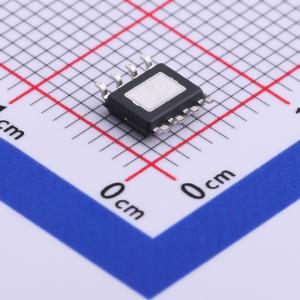

温馨提醒：图片仅供参考，商品以实物为准
LC2633CS8TR
28V输入，3A输出，500KHz同步降压DC-DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LC2633是一款完全集成的同步整流降压转换器,提供宽输入电压范围（4.2V至28V）和3A连续负载电流能力。内置低导通电阻的MOSFET,支持轻载模式下的高效率运行。保护功能包括逐周期限流、欠压锁定和过温保护。内部软启动防止快速上电时的浪涌电流。采用ESOP-8封装。
- 品牌名称
- LEADCHIP(岭芯微)
- 商品型号
- LC2633CS8TR
- 商品编号
- C571473
- 商品封装
- SOIC-8-EP
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 输出类型 | 固定 | |
| 工作电压 | 4.2V~28V | |
| 输出电压 | 800mV~28V | |
| 输出电流 | 3A | |
| 开关频率 | 500kHz |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 |
商品概述
LC2633是一款完全集成的同步整流降压转换器，提供4.2V至28V的宽输入电压范围和3A的连续负载电流能力。LC2633可在PFM模式下运行，以实现高效率并降低轻载时的功耗。在关断模式下，最大电源电流约为3μA。 LC2633的保护功能包括逐周期电流限制、欠压锁定（UVLO）和热关断。此外，内部软启动可防止快速上电时的浪涌电流。该器件采用斜率补偿电流模式控制，可提供快速的负载瞬态响应。内部环路补偿功能减少了外部补偿器组件，简化了设计过程。 LC2633所需的现成标准外部组件数量最少，采用ESOP - 8（外露焊盘）封装，具有良好的热传导性。
商品特性
- 宽输入电压范围：4.2V至28V
- 3A输出电流
- 0.8V参考电压
- 低RDS(ON)集成功率MOSFET（150/90mΩ）
- 3μA（最大）关断电流
- 集成内部补偿
- 轻载时高效率
- 逐周期电流限制
- 带自动恢复功能的过温保护
- 欠压锁定（UVLO）
- 打嗝式短路保护
- 采用ESOP8封装
- 符合RoHS标准
应用领域
- 分布式电源系统
- 平板电视和显示器
- 机顶盒（STB）
- 网络、XDSL调制解调器
