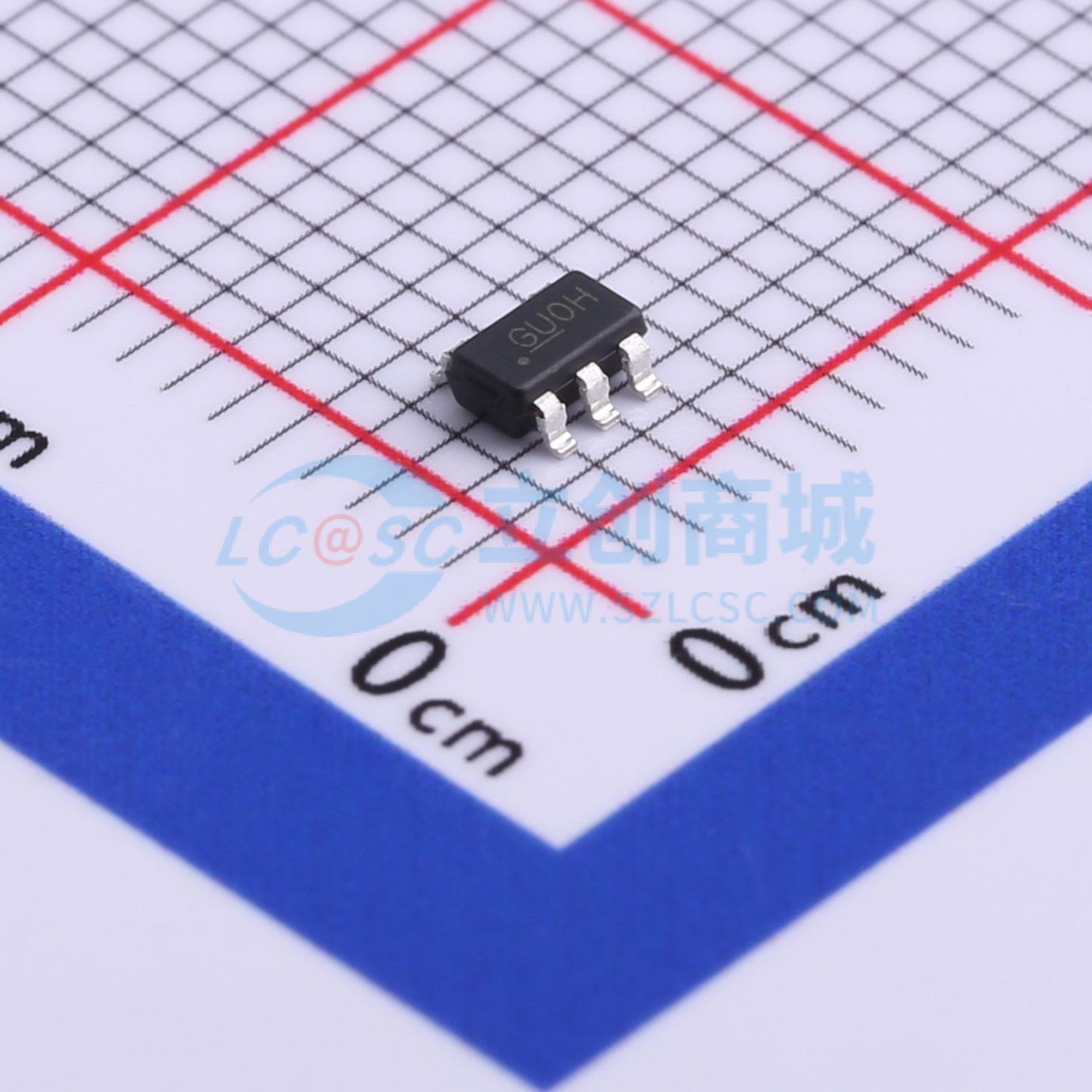

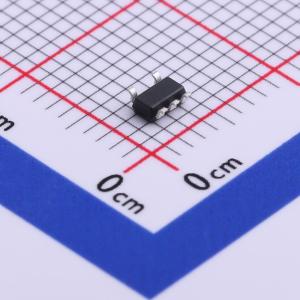

温馨提醒：图片仅供参考，商品以实物为准
LC2202CB5TR
2A 2MHz 5.5V 同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LC2202是一款高效率的DC-DC降压转换器,能够提供高达2A的输出电流。工作电压范围为2.6V至5.5V,输出电压范围为0.6V至VIN。工作频率为2MHz,内部补偿和软启动电路减少了启动时的浪涌电流。内置同步整流器提高了效率,适用于手机、数码相机、MP3和MP4播放器等便携设备。
- 品牌名称
- LEADCHIP(岭芯微)
- 商品型号
- LC2202CB5TR
- 商品编号
- C571472
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.066克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.6V~5.5V | |
| 输出电流 | 2A | |
| 开关频率 | 2MHz | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | - |
商品概述
LC2202是一款高效的DC - DC降压开关稳压器，能够提供高达2A的输出电流。该器件的输入电压范围为2.6V至5.5V，输出电压范围为0.6V至输入电压（VIN）。以2MHz的固定频率工作，允许使用小型外部元件，如陶瓷输入和输出电容以及小型电感器，同时仍能提供低输出纹波。这种低噪声输出，加上内部同步整流器实现的出色效率，使LC2202成为高功耗线性稳压器的理想替代品。内部软启动控制电路可降低浪涌电流。短路和热关断保护提高了设计的可靠性。 LC2202高效开关稳压器是一款小型、简易的DC - DC降压转换器，能够提供高达2A的输出电流。该器件在2.6V至5.5V的输入电压下，以2MHz的频率进行脉宽调制（PWM）操作，输出电压范围为0.6V至VIN，使LC2202非常适合板载后级稳压应用。内部同步整流器提高了效率，无需使用典型的肖特基续流二极管。利用内部高端MOSFET的导通电阻来检测开关电流，无需使用电流检测电阻，进一步提高了效率并降低了成本。
商品特性
- 高效率：高达97%
- 最大输出电流高达2A
- 2MHz开关频率
- 低压差100%占空比操作
- 内部补偿和软启动
- 电流模式控制，参考电压0.6V
- 逻辑控制关断（I_O < 1uA）
- 热关断、欠压锁定（UVLO）
- 采用SOT23 - 5封装
应用领域
- 手机
- 数码相机
- MP3和MP4播放器
- 机顶盒
- 无线和DSL调制解调器
- 笔记本电脑中的USB供电设备
- 便携式设备
