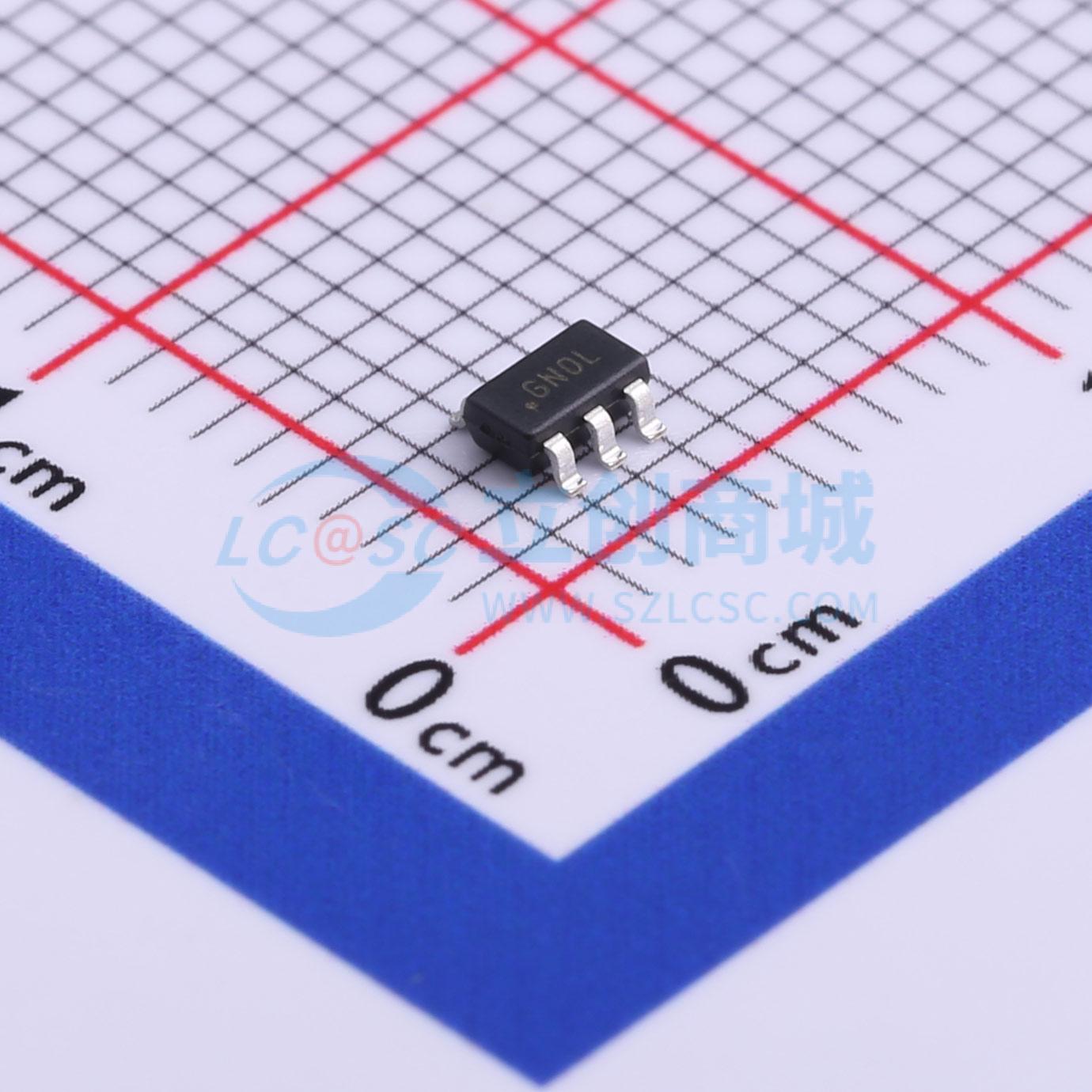

温馨提醒：图片仅供参考，商品以实物为准
LC2333CB6TR
500KHz 16V 3A 同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LC2333是一款高效率、全集成的3A同步整流降压转换器,工作频率为500KHz,输入电压范围为4.5V到16V,最大输出电流为3A。该器件具有PWM和PFM模式,内置补偿网络,支持低ESR陶瓷电容,具有过流保护和过温保护功能。
- 品牌名称
- LEADCHIP(岭芯微)
- 商品型号
- LC2333CB6TR
- 商品编号
- C571471
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.067克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 输出类型 | 可调 | |
| 工作电压 | 4.5V~16V | |
| 输出电压 | - | |
| 输出电流 | 3A | |
| 开关频率 | - |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -30℃~+85℃ | |
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 |
商品概述
LC2333是一款完全集成的高效3A同步整流降压转换器。LC2333在较宽的输出电流负载范围内高效运行。 该器件提供两种工作模式：PWM控制和PFM模式切换控制，可在更宽的负载范围内实现高效率。 LC2333仅需最少数量的常用标准外部元件，采用SOT23 - 6封装。
商品特性
- 高效率：高达96%
- 500KHz工作频率
- 高达3A输出电流
- 无需肖特基二极管
- 输入电压范围4.5V至16V
- 0.8V参考电压 斜率补偿电流模式控制，具备出色的线路和负载瞬态响应 集成内部补偿
- 使用低ESR陶瓷输出电容可保持稳定
- 具备打嗝模式过流保护
- 过温保护
- 浪涌电流限制和软启动
- 采用SOT23 - 6封装
- 工作温度范围-30℃至+85℃
应用领域
- 分布式电源系统
- 数字机顶盒
- 平板电视和显示器
- 无线和DSL调制解调器
- 笔记本电脑
