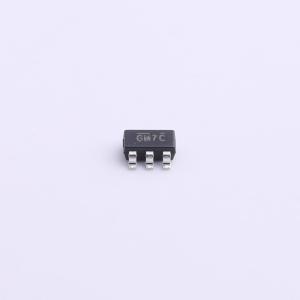

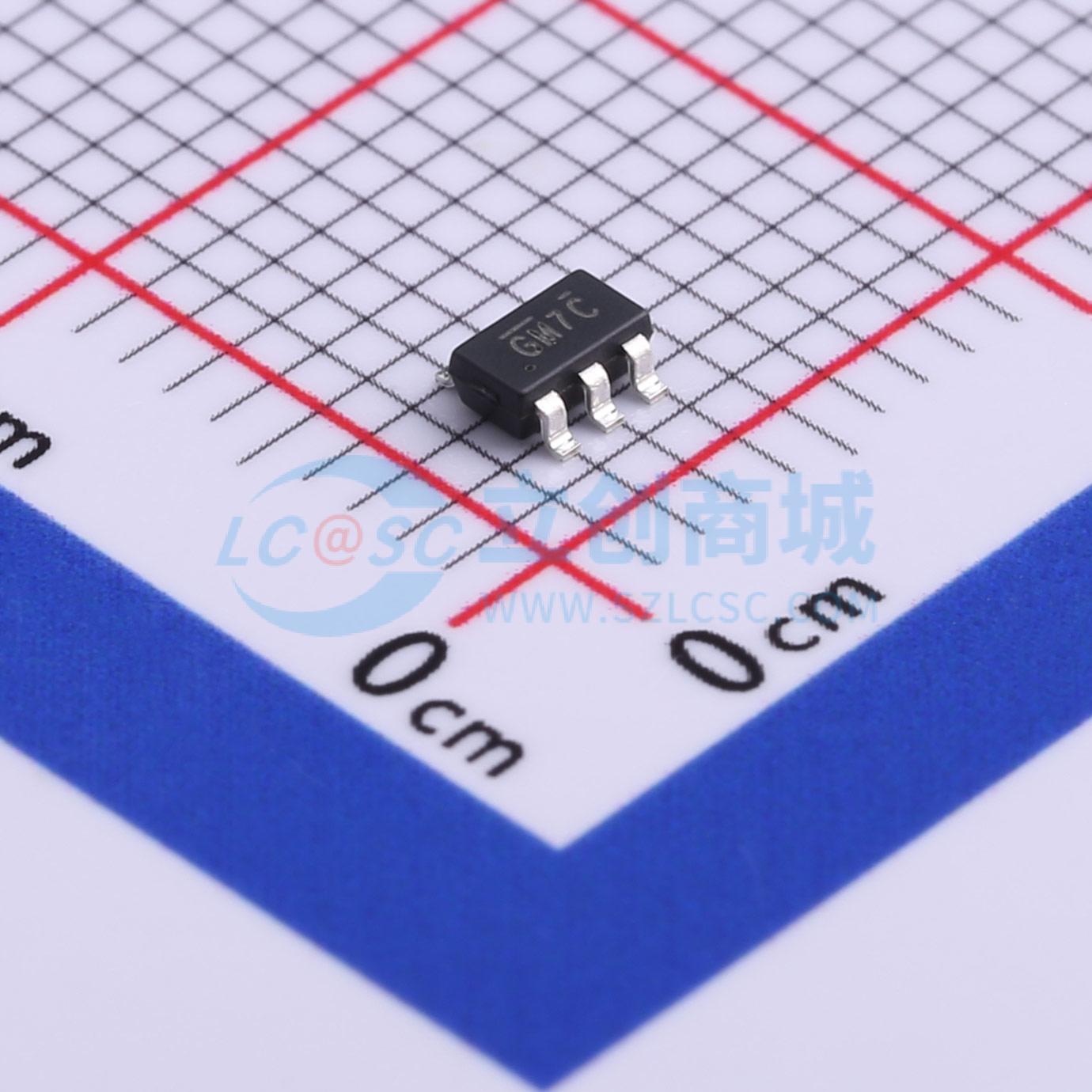

LC2332TCB6TR
高效500kHz 18V 2.5A同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LC2332T是一款高效率的同步整流降压转换器,工作频率为500kHz,最大输出电流为2.5A,输入电压范围为4.5V至18V。该器件具有多种保护功能,包括过流保护、热关断和软启动,适用于分布式电源系统、数字机顶盒、平板电视和显示器、无线和DSL调制解调器以及笔记本电脑等应用。
- 品牌名称
- LEADCHIP(岭芯微)
- 商品型号
- LC2332TCB6TR
- 商品编号
- C571469
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.065克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 输出类型 | - | |
| 工作电压 | 4.5V~18V | |
| 输出电压 | - | |
| 输出电流 | 2.5A | |
| 开关频率 | 500kHz |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 |
商品概述
LC2332T是一款完全集成的高效2.5A同步整流降压转换器。LC2332T在较宽的输出电流负载范围内高效运行。 该器件提供两种工作模式：PWM控制和PFM模式切换控制，可在更宽的负载范围内实现高效率。 LC2332T所需的现成标准外部元件数量最少，采用符合ROHS标准的6引脚SOT23封装。
商品特性
- 高效率：高达96%
- 500KHz频率运行
- 2.5A输出电流
- 无需肖特基二极管
- 4.5V至18V输入电压范围
- 0.8V参考斜率补偿电流模式控制，具备出色的线路和负载瞬态响应，集成内部补偿
- 使用低ESR陶瓷输出电容时稳定
- 具备打嗝模式的过流保护
- 热关断
- 浪涌电流限制和软启动
- 采用SOT23 - 6封装 - -40℃至+85℃温度范围
应用领域
- 分布式电源系统
- 数字机顶盒
- 平板电视和显示器
- 无线和DSL调制解调器
- 笔记本电脑
