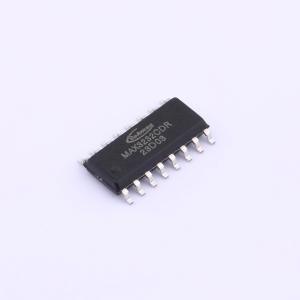

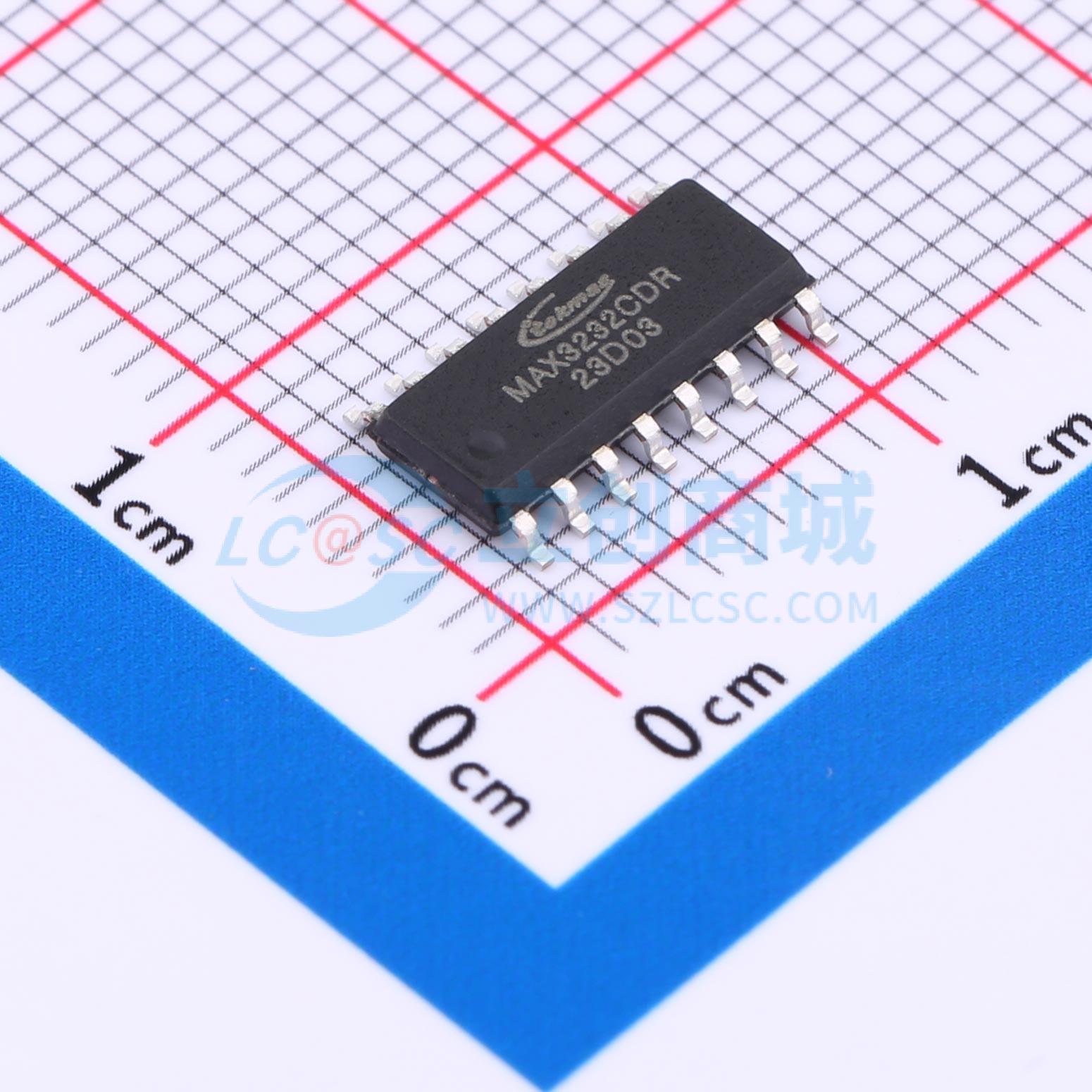

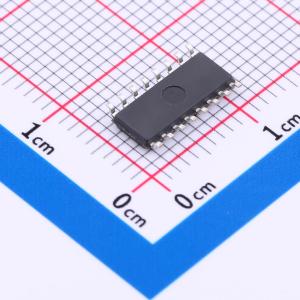

MAX3232CDR

RS-232总线引脚静电放电保护

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 类型：收发器驱动器/接收器：2/2 数据速率：250Kbps 电源电压：3V~5.5V MAX3232 3V 到 5.5V 多通道 RS-232 线路驱动器和接收器
品牌名称: Tokmas(托克马斯)
商品型号: MAX3232CDR
商品编号: C5250737
商品封装: SOP-16
包装方式: 编带
商品毛重: 0.2克(g)

商品参数

商品概述

RS-232总线引脚静电放电（ESD）保护采用人体模型（HBM）时超过±15 kV，符合或超过TIA/EIA-232-F和ITU v.28标准要求。采用3 V至5.5 V CC电源供电，最高工作速率可达250 kbit/s。具备两个驱动器和两个接收器，典型电源电流低至300 μA，需外接4个0.1 μF电容。在3.3 V电源供电时可接受5 V逻辑输入，另有高速引脚兼容型器件（1 Mbit/s）可供选择。

商品特性

RS-232总线引脚静电放电（ESD）保护采用人体模型（HBM）时超过±15 kV
符合或超过TIA/EIA-232-F和ITU v.28标准要求
采用3 V至5.5 V CC电源供电
最高工作速率可达250 kbit/s
具备两个驱动器和两个接收器
典型电源电流低至300 μA
需外接4个0.1 μF电容
在3.3 V电源供电时可接受5 V逻辑输入
另有高速引脚兼容型器件（1 Mbit/s）可供选择

应用领域

电池供电系统
个人数字助理（PDA）
笔记本电脑
便携式电脑
掌上电脑
手持设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RS232芯片
	类型	收发器
	驱动器数	2
	接收器数	2
	数据速率	250Kbps

	属性	参数值
	工作电压	3V~5.5V
	静电保护	±15kV
	有无电荷泵	有
	工作温度	0℃~+70℃
	静态电流	0.3mA
