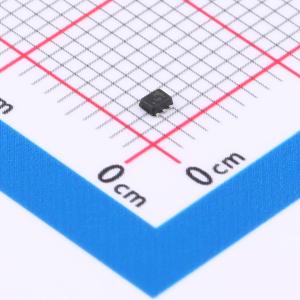

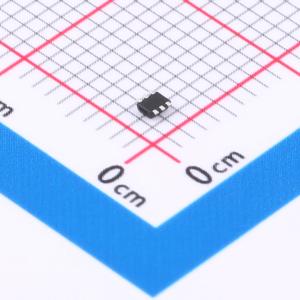

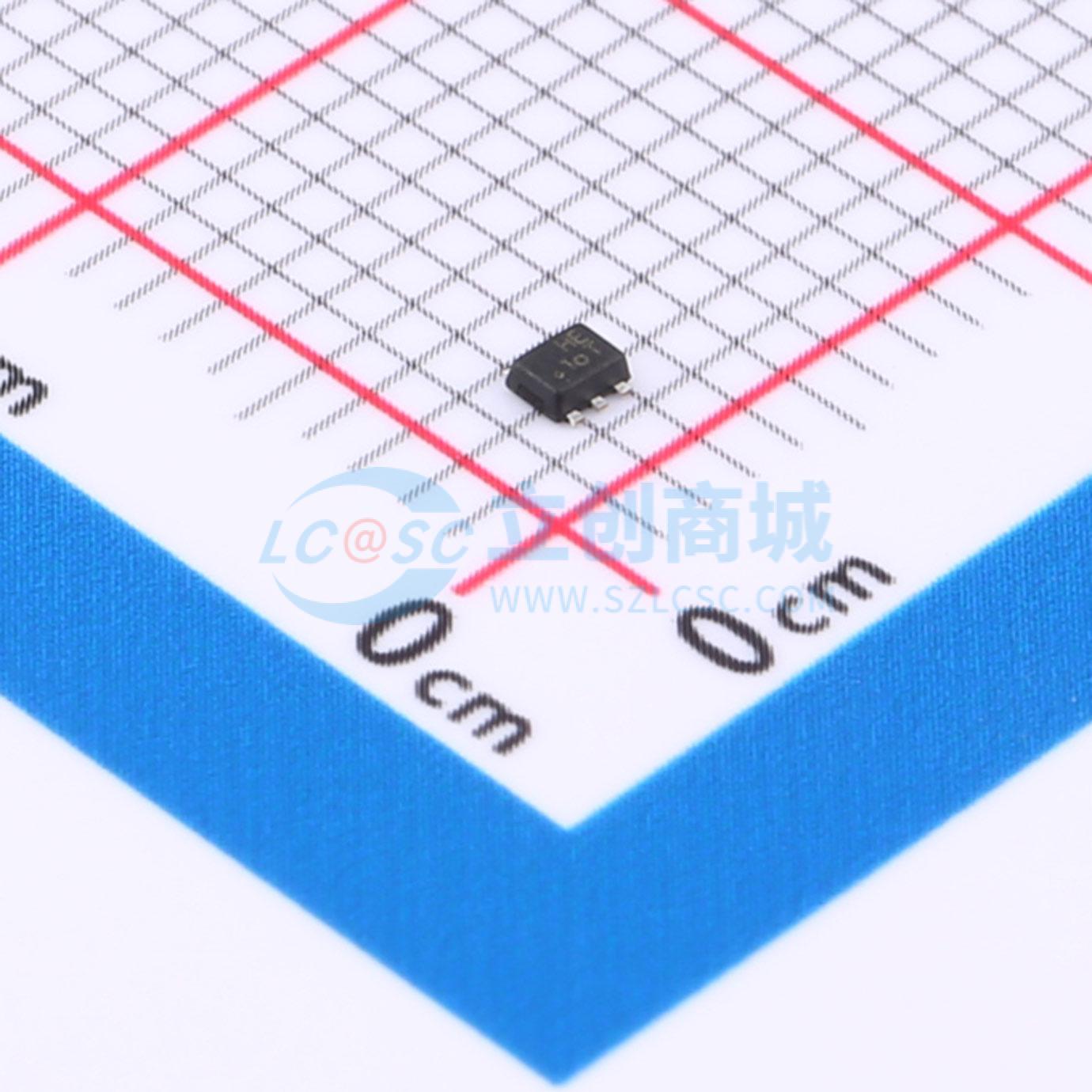

温馨提醒：图片仅供参考，商品以实物为准

AP62300Z6-7

4.2V至18V输入，3A低静态电流同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AP62300Z6-7是一款3A连续输出电流的同步降压转换器,具有4.2V到18V的宽输入电压范围。该器件集成了75mΩ高侧功率MOSFET和45mΩ低侧功率MOSFET,提供高效的降压DC-DC转换。采用恒定导通时间(COT)控制,实现快速瞬态响应,易于环路稳定性和低输出电压纹波。优化设计用于减少电磁干扰(EMI)。
品牌名称: DIODES(美台)
商品型号: AP62300Z6-7
商品编号: C5250745
商品封装: SOT-563
包装方式: 编带
商品毛重: 0.07克(g)

商品参数

商品概述

AP62300/AP62301/AP62300T是一款3A同步降压转换器，输入电压范围宽，为4.2V至18V。该器件完全集成了一个75mΩ的高端功率MOSFET和一个45mΩ的低端功率MOSFET，可提供高效的降压式DC-DC转换。由于采用恒定导通时间（COT）控制，AP62300/AP62301/AP62300T能实现快速瞬态响应、轻松的环路稳定和低输出电压纹波，同时将外部元件数量降至最少，使用起来十分便捷。 AP62300/AP62301/AP62300T的设计针对降低电磁干扰（EMI）进行了优化。该器件拥有专有的栅极驱动方案，可在不牺牲MOSFET导通和关断时间的情况下抑制开关节点振铃，从而降低MOSFET开关引起的高频辐射EMI噪声。 AP62300/AP62301提供SOT563（标准）和TSOT26（标准）封装。AP62300T提供TSOT26（标准）封装。

商品特性

输入电压（VIN）：4.2V至18V
输出电压（VOUT）：0.8V至7V
3A连续输出电流
参考电压0.8V ± 1%（Ta = +25℃），适用于AP62300和AP62301
参考电压0.763V ± 1%（TA = +25℃），适用于AP62300T
155μA低静态电流（脉冲频率调制）
750kHz开关频率（VIN = 12V，VOUT = 5V）
5mA轻载时效率高达83%
专有的栅极驱动设计，可最大程度降低EMI
保护电路：欠压锁定（UVLO）、逐周期谷值电流限制、输出欠压保护、热关断
完全无铅且完全符合RoHS标准
无卤素和锑，为“绿色”器件

应用领域

5V和12V分布式电源总线供电
平板电视和显示器
白色家电和小型家用电器
FPGA、DSP和ASIC供电
家用音频设备
网络系统
游戏机
消费电子产品通用负载点

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交24单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.2V~18V
	输出电压	800mV~7V
	输出电流	3A
	开关频率	750kHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	155uA
	开关管(内置/外置)	内置
	输出类型	可调
