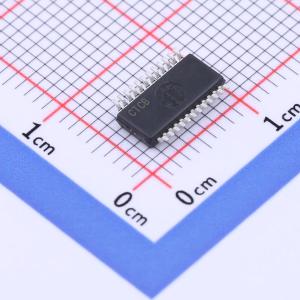

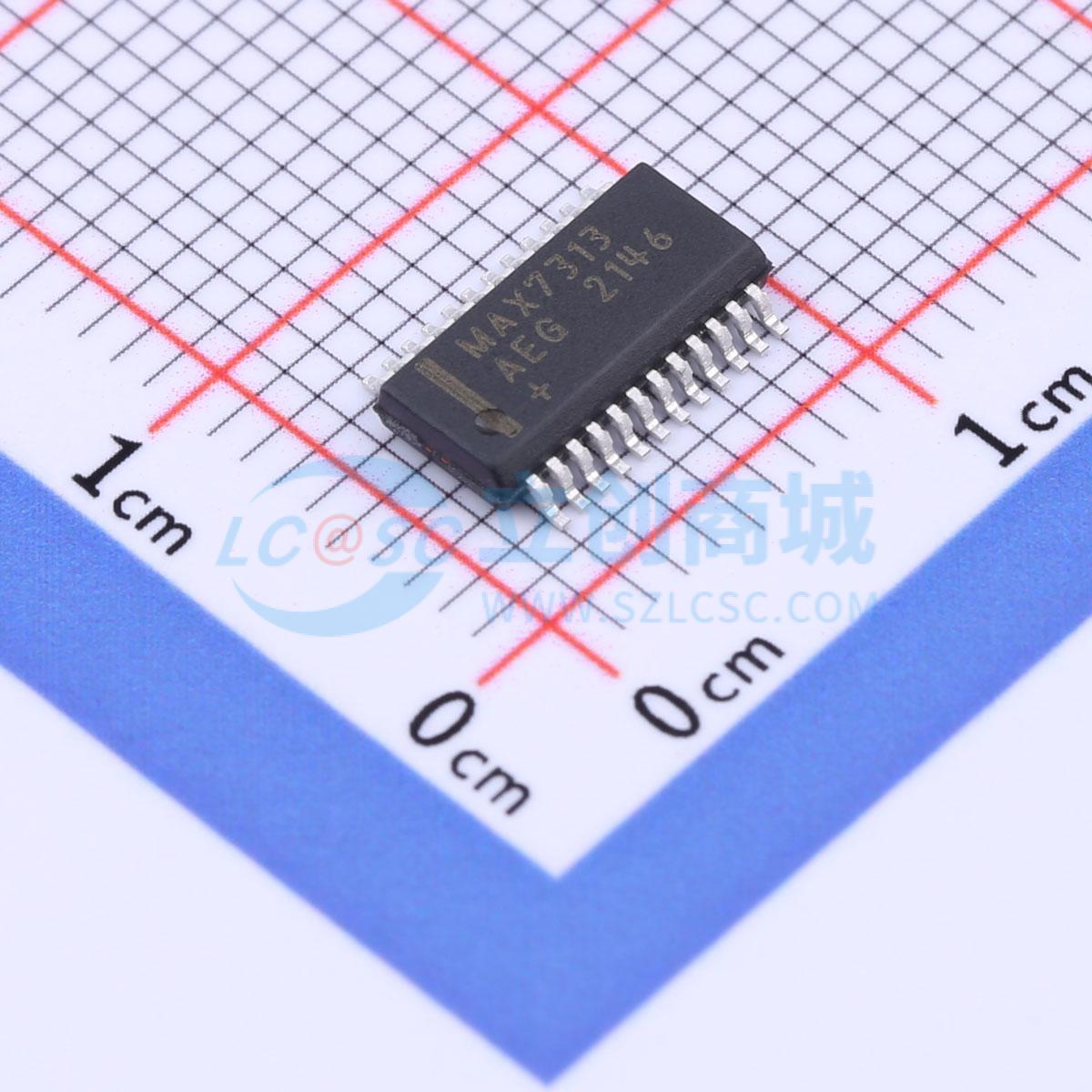

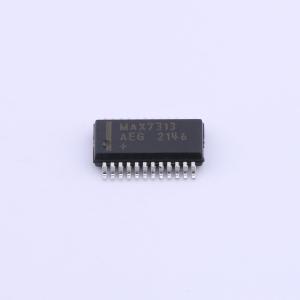

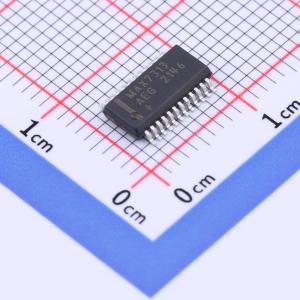

MAX7313AEG+T

商品概述

MAX7313 I2C兼容的串行接口外设为微处理器提供了16个I/O端口。每个I/O端口可以单独配置为开漏电流吸收输出，额定值为50mA和5.5V，或具有转换检测功能的逻辑输入。第17个端口可用于转换检测中断，或作为通用输出。输出能够驱动LED，或提供带有外部电阻上拉至5.5V的逻辑输出。

PWM电流驱动集成了8位控制。4位是全局控制，应用于所有LED输出，以14个强度步长从完全关闭到完全打开进行粗调。然后每个输出都有单独的4位控制，这进一步将全局设置的电流细分为16个更多的步骤。或者，电流控制可以配置为单一8位控制，一次设置所有输出。

每个输出具有独立的闪烁定时，包含两个闪烁阶段。所有LED都可以被单独设置在任一闪烁阶段开启或关闭，或忽略闪烁控制。闪烁周期由寄存器控制。

MAX7313支持热插拔。在电源关闭（V+=0V）时，所有端口引脚、INT输出、SDA、SCL以及从机地址输入AD0-2在施加高达6V电压的情况下保持高阻抗状态。

MAX7313通过2线I2C/SMBus串行接口进行控制，并可配置为64个I2C地址中的任何一个。
