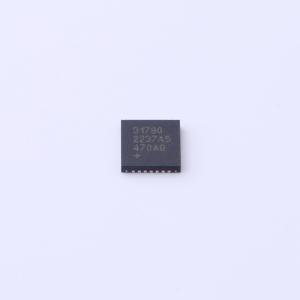

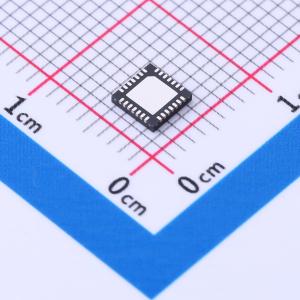

温馨提醒：图片仅供参考，商品以实物为准
MAX31790ATI+T
无刷直流BLDC电机驱动芯片 5.5V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 6通道、PWM输出、风扇RPM控制器、闭路控制6个风扇或监测多达12个风扇，可配置多个风扇RPM控制器
- 商品型号
- MAX31790ATI+T
- 商品编号
- C570996
- 商品封装
- TQFN-28-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.5克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 有刷直流电机驱动芯片 | |
| 集成FET | 是 | |
| H桥数量 | 0 | |
| 输出电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3V~5.5V | |
| 接口类型 | I2C | |
| 静态电流(Iq) | 3mA | |
| 工作温度 | -40℃~+125℃ |
商品概述
MAX31790使用六个独立的PWM输出控制多达六个风扇的转速。可通过I2C接口写入所需的风扇转速（或PWM占空比）。输出可直接驱动“四线”风扇，也可通过外部传输晶体管调节风扇的电源端子。 转速计输入可监控风扇转速计逻辑输出，以精确（±1%）监控和控制风扇转速，并检测风扇故障。有六个引脚为专用转速计输入。六个PWM输出中的任何一个也可配置为转速计输入。 PWM_START输入可选择启动时的PWM输出状态，以确保首次通电时风扇能正常驱动。 为确保风扇控制产生的噪音影响最小，PWM占空比的所有变化均以可控的可编程速率进行。 MAX31790的电源电压范围为3.0V至5.5V，且具有兼容I2C的接口，非常适合各种冷却应用中的风扇控制。MAX31790采用28引脚TQFN封装，工作温度范围为-40℃至+125℃。
商品特性
- 为大量风扇应用提供精确的风扇控制和监控
- 通过PWM驱动控制多达六个独立风扇
- 多达12个转速计输入
- 控制占空比变化率以实现最佳声学效果
- 提高系统可靠性
- 多种启动配置，无需等待系统微控制器指令，即可在上电时提供可靠的风扇控制
- 具有超时和看门狗功能的I2C总线接口
应用领域
- 服务器
- 网络
- 电信
