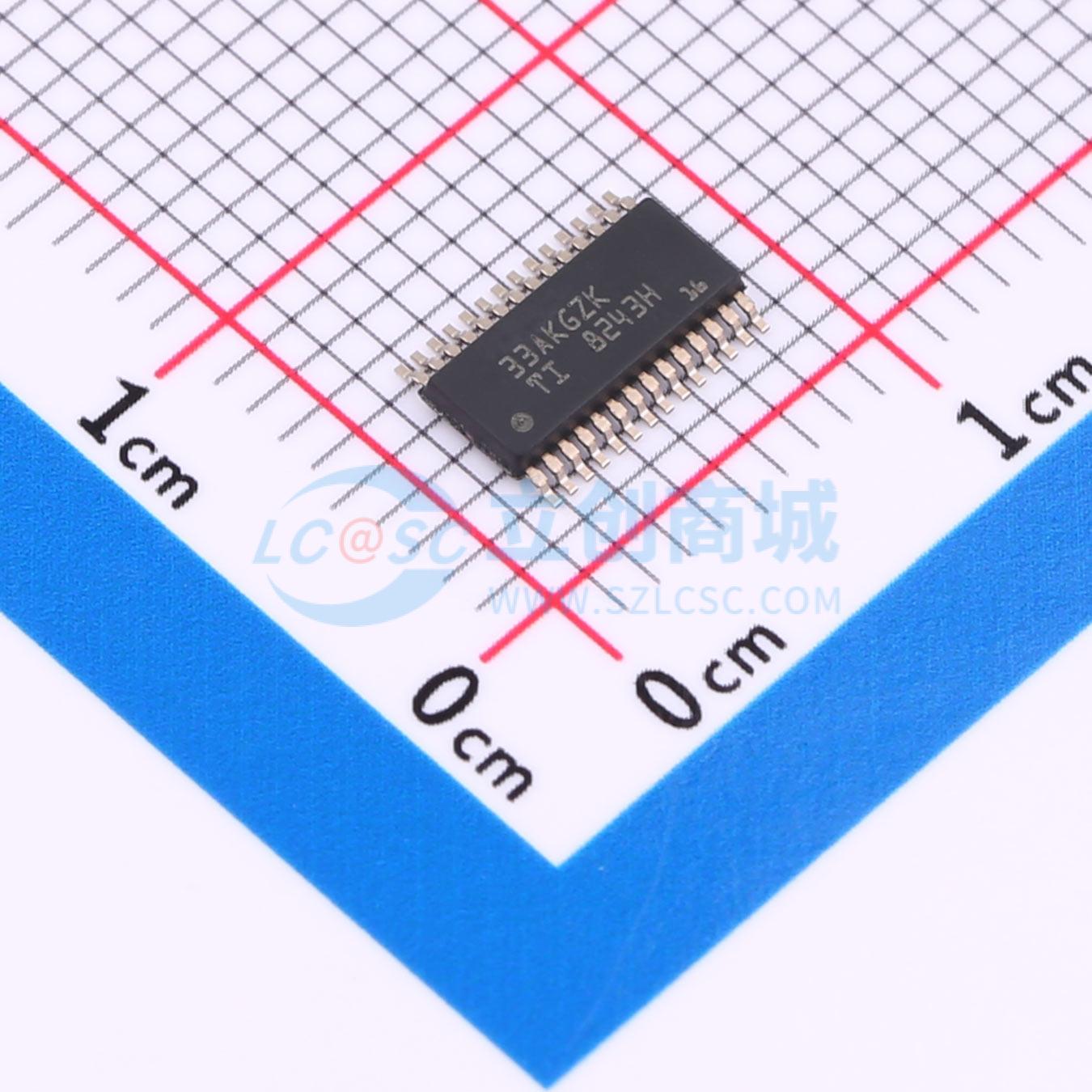

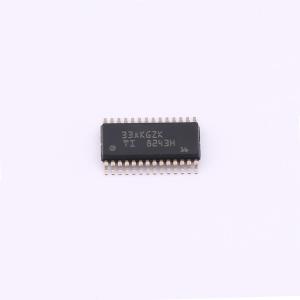

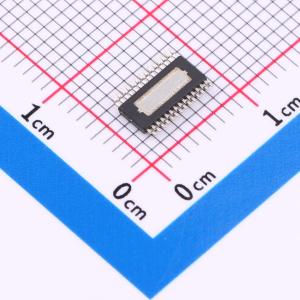

DRV8243HQDGQRQ1

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TI(德州仪器)
商品型号: DRV8243HQDGQRQ1
商品编号: C5250151
商品封装: HVSSOP-28
包装方式: 编带
商品毛重: 0.108克(g)

商品参数

商品概述

DRV824x-Q1系列器件是一款完全集成的H桥驱动器，适用于广泛的汽车应用。该器件可配置为单个全桥驱动器或两个独立的半桥驱动器。采用BiCMOS高功率工艺技术节点设计，这种采用功率封装的单片式器件系列在提供紧凑的封装尺寸、易于布局、EMI控制、精确的电流检测、鲁棒性和诊断能力的同时，还具备出色的功率处理和热性能。该系列提供相同的引脚功能和可扩展的导通电阻（电流能力），以支持不同的负载。

这些器件集成了N沟道H桥、电荷泵调节器、带调节功能的高端电流检测、电流比例输出和保护电路。提供低功耗睡眠模式以实现低静态电流。这些器件提供电压监测和负载诊断，以及针对过流和过温的保护功能。故障状态通过nFAULT引脚指示。这些器件有三种变体：硬接线接口HW (H)和两种SPI变体SPI(P)和SPI(S)，其中SPI (P)用于外部提供逻辑电源，SPI (S)用于内部生成逻辑电源。SPI变体在器件配置和故障可观测性方面提供了更大的灵活性。

商品特性

符合AEC-Q100汽车应用标准：
- 温度等级1：环境温度TA为 -40°C至 +125°C
具备功能安全能力，提供有助于功能安全系统设计的文档
工作电压范围为4.5V至35V（绝对最大40V）
VQFN - HR封装：低侧导通电阻与高侧导通电阻之和为84mΩ
HVSSOP封装：低侧导通电阻与高侧导通电阻之和为98mΩ
最大输出电流为12A
支持高达25KHz的PWM频率操作，具有自动死区时间设置
可配置压摆率和扩频时钟，以降低电磁干扰（EMI）
集成电流检测功能（无需分流电阻）
IPROPI引脚提供成比例的负载电流输出
可配置电流调节
具备保护和诊断功能，可配置故障反应（锁存或重试）：
- 在关断状态和导通状态下进行负载诊断，以检测开路负载和短路
- 对电源（VM）进行电压监测
- 过流保护
- 过温保护
- nFAULT引脚提供故障指示
支持3.3V、5V逻辑输入
低睡眠电流：25°C时典型值为1μA
有三种变体：HW (H)、SPI (S)或SPI (P)
可配置控制模式：
- 使用PWM或PH/EN模式的单个全桥
- 使用独立模式的两个半桥

应用领域

汽车有刷直流电机、螺线管
车门模块、后视镜模块和座椅模块
车身控制模块（BCM）
电子换挡器
汽油发动机系统
车载充电器

	属性	参数值
	商品目录	有刷直流电机驱动芯片
	集成FET	是
	H桥数量	-
	输出电流	-
	峰值电流	-

	属性	参数值
	工作电压	-
	接口类型	-
	导通电阻	98mΩ
	静态电流(Iq)	-
	工作温度	-40℃~+125℃
