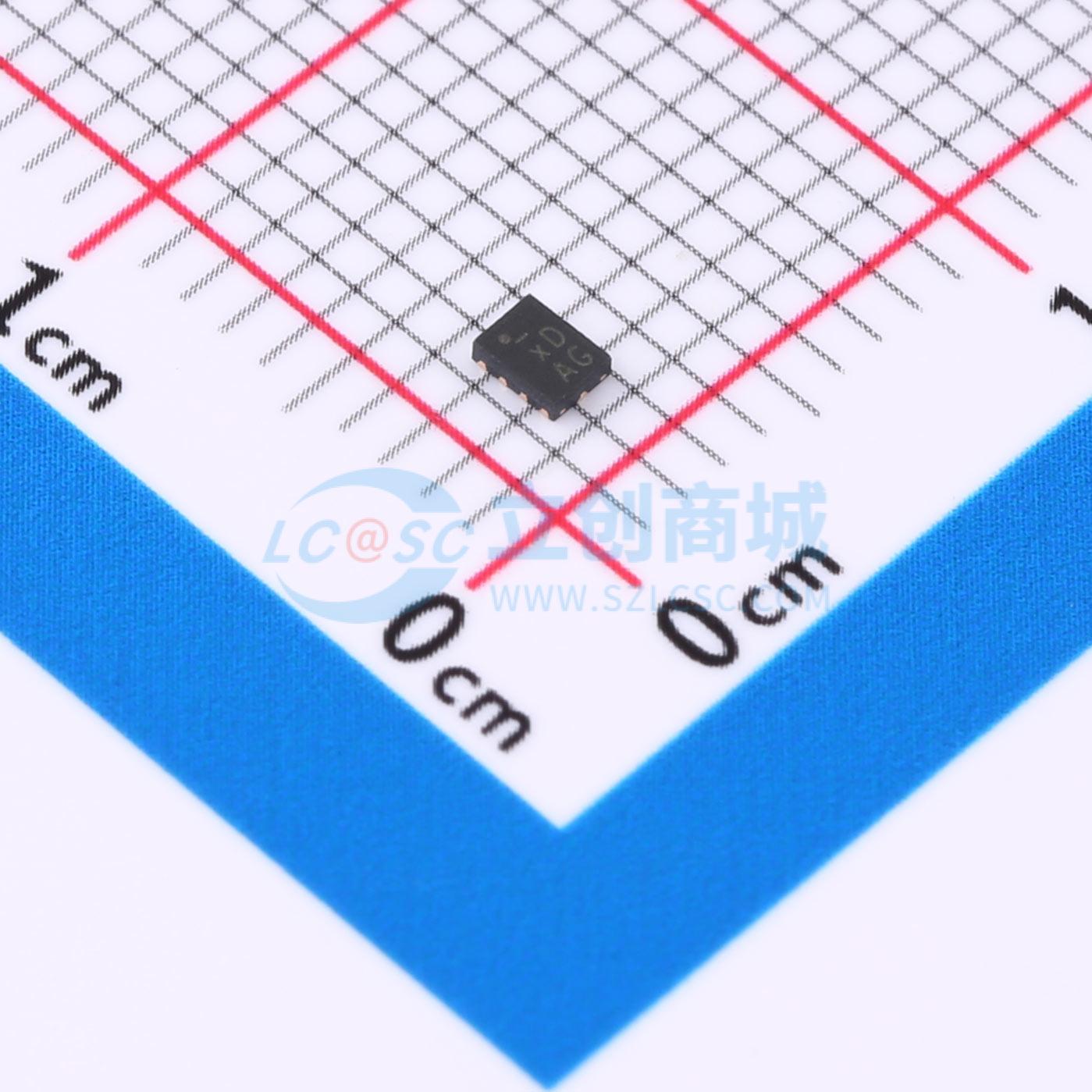

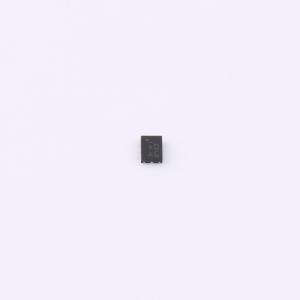

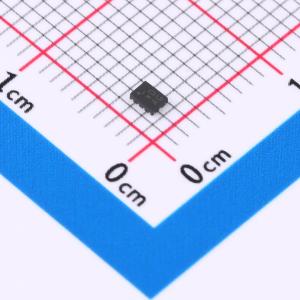

温馨提醒：图片仅供参考，商品以实物为准
PI3USB4000DZUAEX
Ultra-High Voltage Protection USB 1:2 Mux/DeMux
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- PI3USB4000D是一款2选1差分通道复用器/解复用器开关。C0+/C0-引脚可承受高达24V的电压。过压保护（OVP）设置为4
- 品牌名称
- DIODES(美台)
- 商品型号
- PI3USB4000DZUAEX
- 商品编号
- C5249161
- 商品封装
- UQFN-10
- 包装方式
- 编带
- 商品毛重
- 0.156667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 工作电压 | 2.7V~5.5V | |
| 导通时间(ton) | 100us | |
| 导通电阻(Ron) | 5Ω |
| 属性 | 参数值 | |
|---|---|---|
| 关闭时间(toff) | 50ns | |
| 工作温度 | -40℃~+85℃ | |
| 导通电容(Con) | 7pF | |
| 带宽 | 1GHz | |
| 传播延迟(tpd) | 250ps |
商品概述
PI3USB4000D是一款2对1差分通道复用器/解复用器开关。C0+/C0-引脚可承受高达24V的电压。在4.75V时实现过压保护（OVP），当检测到过压情况时，可立即关闭通道。PI3USB4000D能够传输带宽为1GHz的USB2.0信号，以保持信号完整性和眼图张开。
商品特性
- 差分双向2:1复用器/解复用器
- 宽输入电压范围：0至5.5V
- 宽带宽：1GHz
- 超低电容：7pF
- 超低导通电阻：5Ω（典型值）
- 低传播延迟，典型值0.25ns
- 低关断隔离度，在240MHz时为-30dB
- 低串扰：在240MHz时为-35dB
- 低功耗：典型值35μA
- 宽电源电压范围2.7至5.5V
- 控制引脚支持1.8V逻辑
- 保护特性：
- 掉电模式下的关断保护，防止电流泄漏
- 所有I/O引脚均具有高电压耐受性：C0+/C0-可耐受24V，Lx+/-可耐受6V，VDD可耐受6V
- 设备上电并启用时，当Vbus与C0-/C0+短路时的过压保护
- （C0+/-）的ESD保护：符合IEC61000-4-2标准，10kV
- 宽温度范围：-40℃至85℃
- 完全无铅且完全符合RoHS标准
- 无卤素和锑。“绿色”器件
应用领域
- 智能手机
- USB-C应用
- 平板电脑
- 笔记本电脑
- 个人电脑
