PI6CBF18501ZLAIEX-13R
PI6CBF18501ZLAIEX-13R
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款5输出、超低功耗的PCIe Gen1/Gen2/Gen3/Gen4时钟缓冲器。该设备采用参考输入，以扇出100MHz低功耗差分HCSL输出，并带有片上终端。片上终端节省了24个外部电阻，使布局更轻松。每个输出的独立OE引脚提供了更便捷的电源管理。该设备采用专有设计，实现了满足PCIe Gen1/Gen2/Gen3/Gen4要求的极低抖动。它通过SMBus提供各种高级选项，如不同的压摆率和幅度，因此用户可以轻松配置该设备，以实现其各个电路板的优化性能。
- 品牌名称
- DIODES(美台)
- 商品型号
- PI6CBF18501ZLAIEX-13R
- 商品编号
- C5249180
- 商品封装

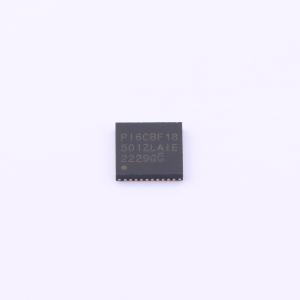

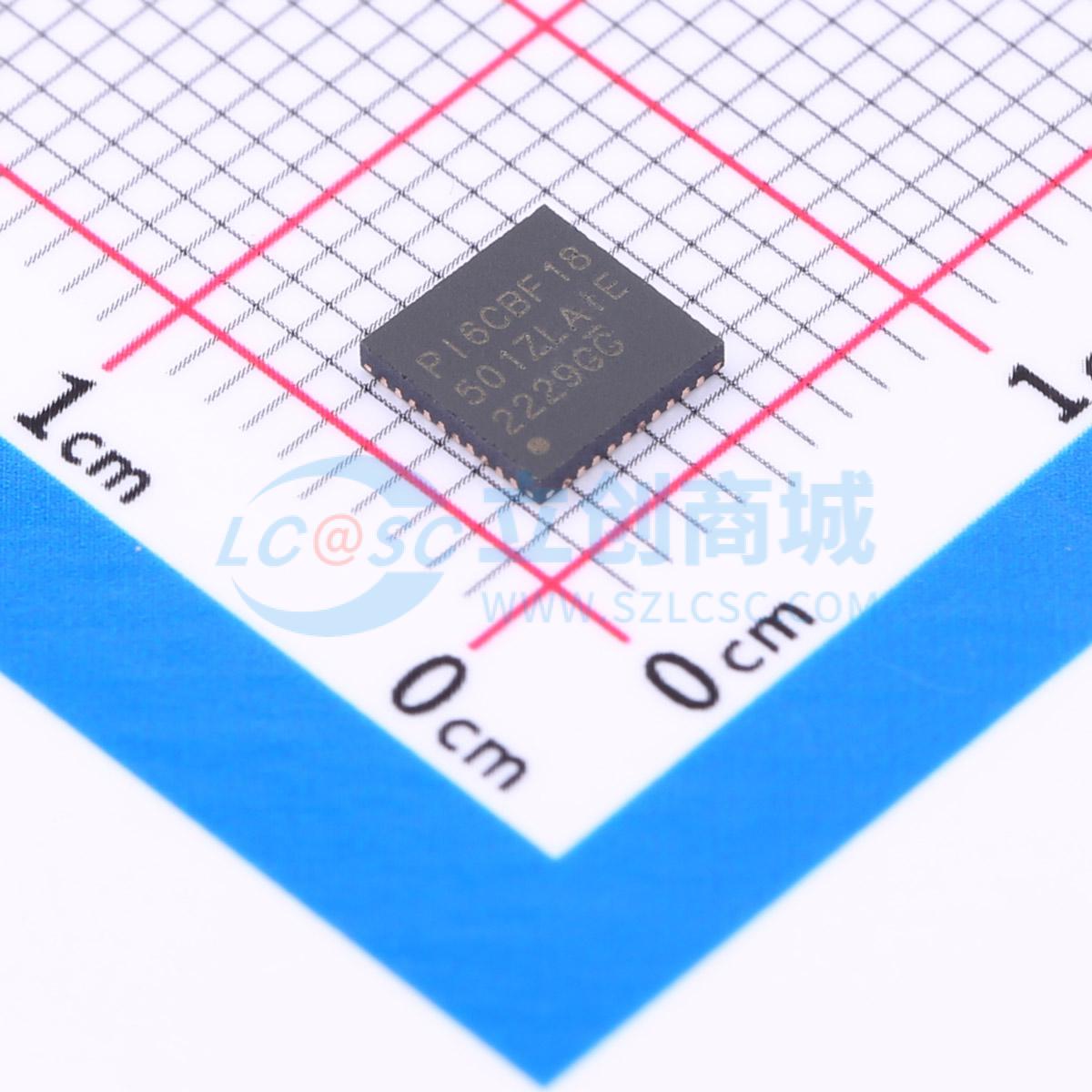

- TQFN-40(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.5克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 时钟缓冲器/驱动器/分配器 | |
| 最大输出频率 | 200MHz | |
| 输入通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 输出通道数 | 5 | |
| 工作电压 | 1.7V~1.9V | |
| 工作温度 | -40℃~+85℃ |
商品概述
PI6CBF18501是一款5输出、微功耗的PCIe Gen1/Gen2/Gen3/Gen4时钟缓冲器。该器件采用参考输入，通过片上终端输出100MHz微功耗差分HCSL信号。片上终端节省了24个外部电阻，使布局更简单。每个输出都有独立的OE引脚，便于电源管理。 该器件采用Diodes的专有设计，实现了极低抖动，满足PCIe Gen1/Gen2/Gen3/Gen4的要求。它提供了各种高级选项，如通过SMBus设置不同的压摆率和幅度，用户可以轻松配置该器件，为其单板实现优化性能。
商品特性
- 1.8V电源电压
- HCSL输入
- 5路差分微功耗HCSL输出，带片上终端
- 独立输出使能
- 可通过SMBus为每个输出编程设置压摆率和输出幅度
- 支持3.3V容限的SMBus接口
- 极低抖动输出
- 差分周期抖动 <50ps
- 差分输出间偏斜 <50ps
- 符合PCIe Gen1/Gen2/Gen3/Gen4标准
- 支持工业温度范围：-40℃至85℃
- 完全无铅，完全符合RoHS标准
- 无卤素和锑，“绿色”器件
