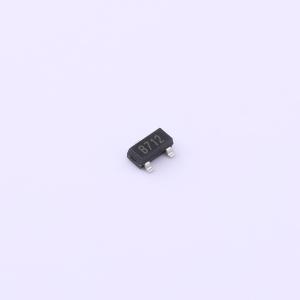

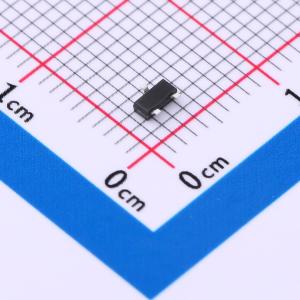

温馨提醒：图片仅供参考，商品以实物为准
SM712
双向ESD 12V截止 峰值浪涌电流：17A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SM712专为多点数据传输应用中的不对称（12V至7V）保护而设计。ASM712通过在单个封装中集成两个12V和两个7V瞬态电压抑制（TVS）二极管，取代了四个分立元件。SM712符合IEC 61000 - 4 - 2（静电放电，ESD）标准，可承受±30kV空气放电和±30kV接触放电
- 品牌名称
- LGE(鲁光)
- 商品型号
- SM712
- 商品编号
- C5247923
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.035克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 26V | |
| 峰值脉冲电流(Ipp) | 17A | |
| 峰值脉冲功率(Ppp) | 325W@8/20us | |
| 击穿电压 | 13.3V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 双路 | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 75pF；45pF |
商品概述
SM712专为多点数据传输应用中的不对称（12V至–7V）保护而设计。ASM712通过在单个封装中集成两个12V和两个7V TVS二极管，取代了四个分立元件。SM712符合IEC 61000 - 4 - 2（ESD）标准，空气放电±30kV，接触放电±30kV。它采用无铅SOT - 23封装。其设计目的是保护连接到数据和传输线路的组件免受电压浪涌的影响。
商品特性
- 325W峰值脉冲功率（8/20μs）
- 超低泄漏：纳安级
- 工作电压：7V或12V
- 低钳位电压
- 符合以下标准：
- IEC 61000 - 4 - 2（ESD）抗扰度测试 空气放电：±30kV 接触放电：±30kV
- IEC61000 - 4 - 5（雷击）
- 符合RoHS标准
应用领域
- 无线系统
- 网络
- 便携式仪器
- RS485端口
