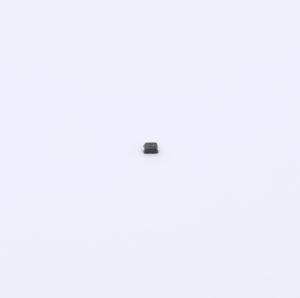

温馨提醒：图片仅供参考，商品以实物为准
WE05D9-B
瞬态电压抑制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：小尺寸：0.039" × 0.024" (1.0 mm × 0.60 mm)。 80 瓦峰值脉冲功率 (tp = 8 / 20μs)。 保护一条线路。 替代 MLV(0402)。 低钳位电压。 工作电压：5V。应用：手机及配件。 个人数字助理 (PDA)
- 品牌名称
- Wayon(上海维安)
- 商品型号
- WE05D9-B
- 商品编号
- C5247940
- 商品封装
- SOD-923
- 包装方式
- 编带
- 商品毛重
- 0.004克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 10V；12V | |
| 峰值脉冲电流(Ipp) | 5A@8/20us | |
| 峰值脉冲功率(Ppp) | 80W@8/20us | |
| 击穿电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 200nA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 8pF；9.6pF |
商品特性
- 小外形尺寸：0.039英寸x0.024英寸（1.0毫米x0.60毫米）
- 80瓦峰值脉冲功率（tp = 8/20微秒）
- 保护单线路
- 替代MLV(0402)
- 低钳位电压
- 工作电压：5V
- 低泄漏电流
- 固态硅雪崩技术
- IEC 61000-4-2（静电放电）±30kV（空气），±30kV（接触）
- IEC 61000-4-4（电快速瞬变脉冲群）40A（5/50纳秒）
- IEC 61000-4-5（雷击）5A（8/20微秒）
应用领域
- 手机及配件
- 个人数字助理（PDA）
- 笔记本电脑及手持设备
- 便携式仪器
- 数码相机
- MP3播放器
