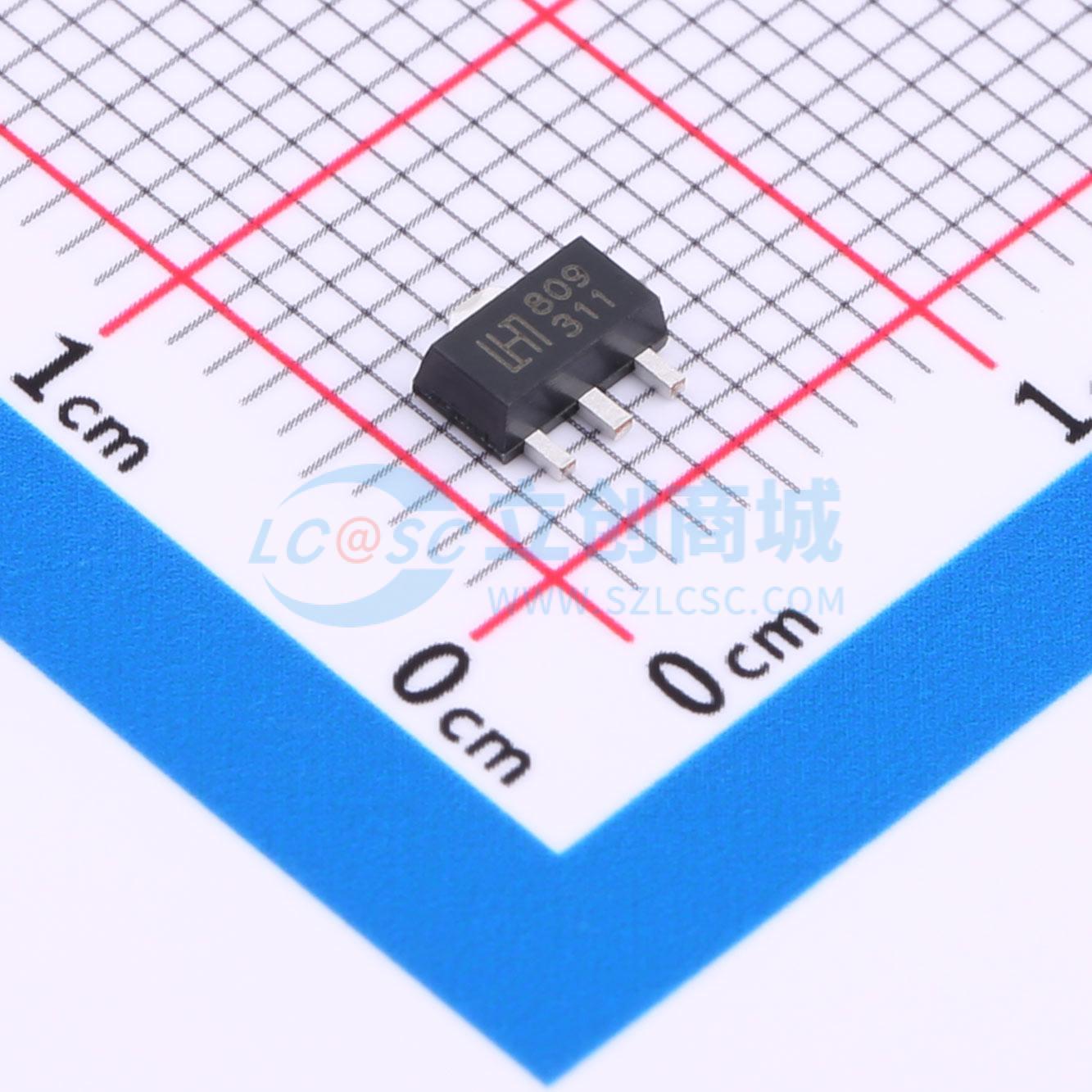

温馨提醒：图片仅供参考，商品以实物为准
LM78L09F
三端0.1A正电压稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 该系列固定电压单片集成电路稳压器设计用于广泛的应用。这些应用包括板载调节，以消除与单点调节相关的噪声和分配问题。此外，它们可以与功率传输元件一起使用，以制作高电流稳压器。每个稳压器可提供高达100mA的输出电流。这些稳压器的内部限流和热关断功能使其基本不受过载影响。包括电流限制，以将峰值输出电流（250mA-300mA）限制在安全值。当用作齐纳二极管-电阻组合的替代品时，可以获得输出阻抗的有效改善以及更低的偏置电流。
- 品牌名称
- HTC
- 商品型号
- LM78L09F
- 商品编号
- C5246675
- 商品封装
- SOT-89
- 包装方式
- 编带
- 商品毛重
- 1.855克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 24V | |
| 输出电压 | 9V | |
| 输出电流 | 100mA | |
| 电源纹波抑制比(PSRR) | 38dB@(120Hz) | |
| 压差 | 1.7V@(40mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 4.1mA | |
| 噪声 | 58uV | |
| 特性 | 过热保护；过流保护 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
该系列固定电压单片集成电路稳压器适用于广泛的应用场景。这些应用包括板载稳压，以消除与单点稳压相关的噪声和配电问题。此外，它们可与功率传输元件配合使用，制成大电流稳压器。
每个稳压器的输出电流最高可达100 mA。这些稳压器的内部限流和热关断特性使其基本不受过载影响。内置的电流限制功能可将峰值输出电流（250 mA ~ 300 mA）限制在安全值。当用作齐纳二极管 - 电阻组合的替代品时，可有效改善输出阻抗，同时降低偏置电流。
商品特性
- 输出电流最高可达100 mA
- 无需外部元件
- 内部热过载保护
- 内部短路限流
- 输出电压为5V、6V、8V、9V、10V、12V、15V、18V和24V
- 湿度敏感度等级3
