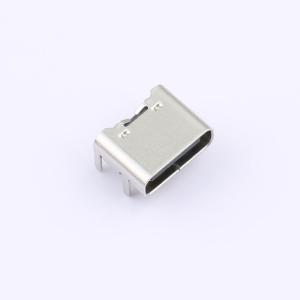

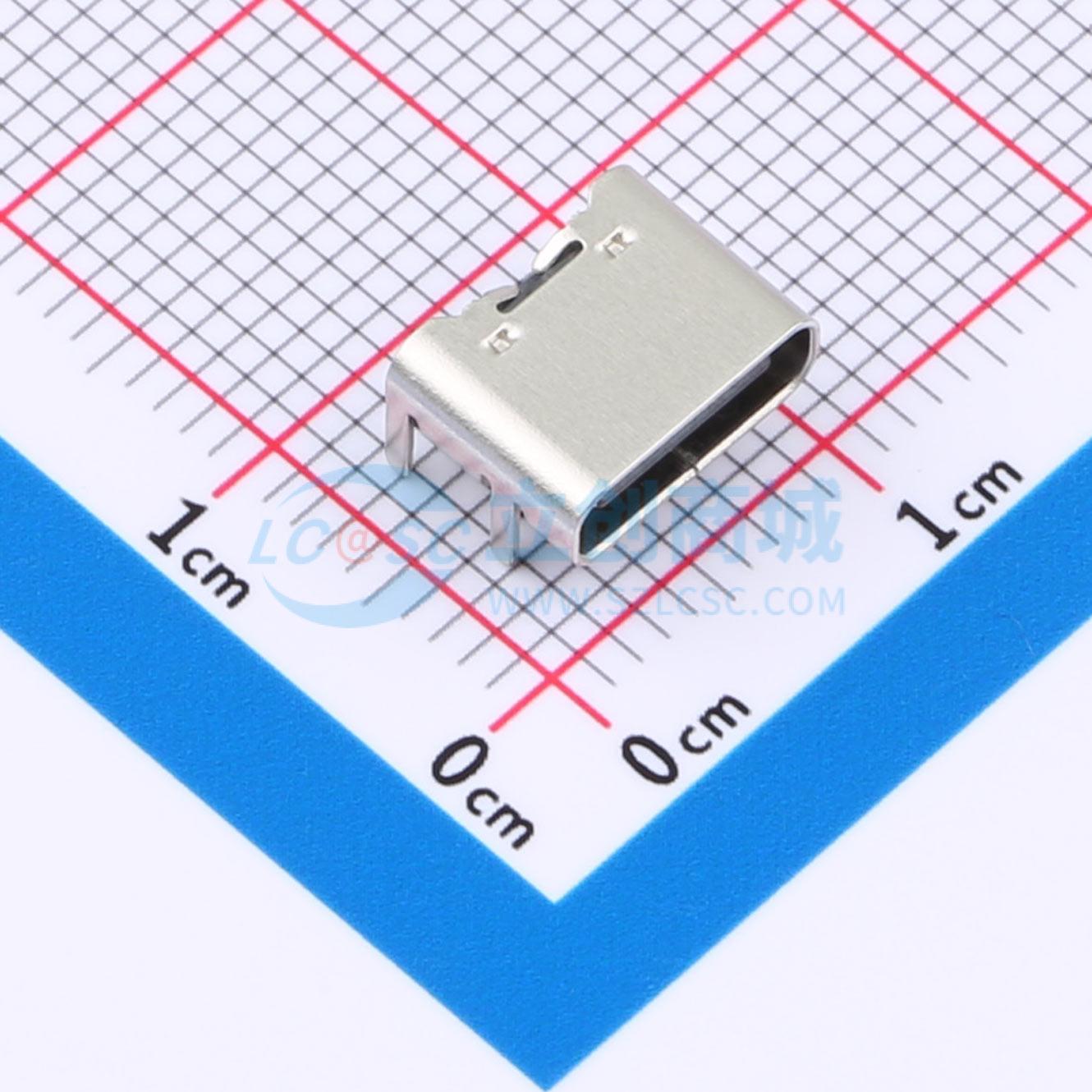

USB4125-GF-A-0190
Type-C 母 卧贴
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- GCT
- 商品型号
- USB4125-GF-A-0190
- 商品编号
- C5246813
- 商品封装
- SMD
- 包装方式
- 编带
- 商品毛重
- 0.62克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | USB连接器 | |
| 连接器类型 | Type-C | |
| 协议标准 | - | |
| 公母 | 母 | |
| 安装方式 | 卧贴 | |
| 触点数量 | 6P | |
| 端口数量 | 1 | |
| 额定电流 - 电源 | 3A |
| 属性 | 参数值 | |
|---|---|---|
| 额定电压 | 48V | |
| 插拔寿命 | 2万次 | |
| 附加特征 | - | |
| 中心高度(CH) | - | |
| 体长(L) | - | |
| 胶芯颜色 | 黑色 | |
| 工作温度 | -30℃~+85℃ |
商品特性
- 推荐的PCB布局
- 厚度：1.00 ± 0.10mm
- 焊接区域公差：±0.05mm
- 绝缘材料：LCP，UL 94V - 0，黑色
- 触点材料：铜合金
- 外壳材料：不锈钢
- 中间板材料：不锈钢
- 触点镀层：全镀金
- 外壳镀层：最小50μm镍
- 中间板镀层：透明
- 电流额定值：Vbus引脚合计3.00A，GND引脚合计4.25A，B5引脚1.25A，A5引脚0.25A
- 电压额定值：20V直流
- 接触电阻：初始最大40mΩ，测试后最大50mΩ
- 耐电压：100V交流
- 绝缘电阻：最小100MΩ
