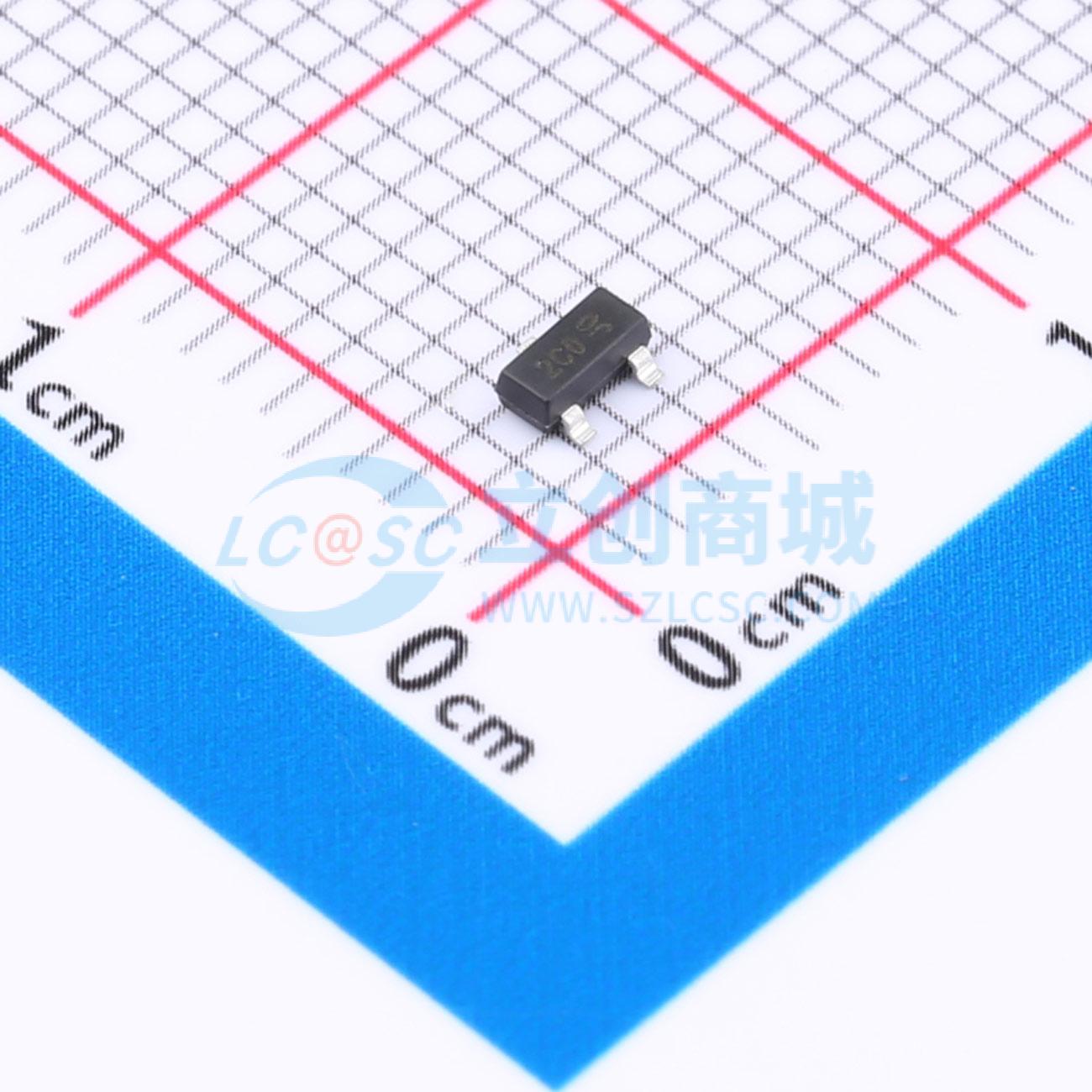

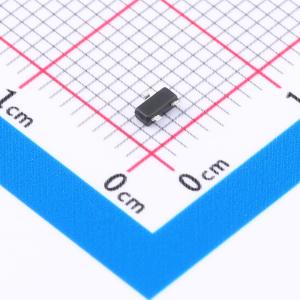

温馨提醒：图片仅供参考，商品以实物为准
ADTA114ECAQ-7
PNP预偏置小信号表面贴装晶体管
- 描述
- 特性：外延平面芯片结构。 内置偏置电阻，R1 = R2。 完全无铅且完全符合RoHS标准。 无卤素和锑的“绿色”器件。 符合AEC-Q101标准，具有高可靠性。 具备生产件批准程序（PPAP）能力
- 品牌名称
- DIODES(美台)
- 商品型号
- ADTA114ECAQ-7
- 商品编号
- C5245702
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.031克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字晶体管 | |
| 数量 | 1个PNP-预偏置 | |
| 集射极击穿电压(Vceo) | 50V | |
| 集电极电流(Ic) | 100mA | |
| 耗散功率(Pd) | 310mW | |
| 晶体管类型 | PNP | |
| 直流电流增益(hFE) | 30 |
| 属性 | 参数值 | |
|---|---|---|
| 最小输入电压(VI(on)) | 3V@10mA,0.3V | |
| 最大输入电压(VI(off)) | 1.1V | |
| 输出电压(VO(on)) | 300mV@10mA,0.5mA | |
| 输入电阻 | 10kΩ | |
| 工作温度 | -55℃~+150℃ | |
| 集射极饱和电压(VCE(sat)) | 300mV | |
| 特征频率(fT) | 250MHz |
商品特性
- 外延平面芯片结构
- 内置偏置电阻，R1 = R2
- 完全无铅，完全符合RoHS标准
- 无卤素和锑的“绿色”器件
- 通过AEC-Q101标准认证，具备高可靠性
- 可提供生产件批准程序（PPAP）文件
- R1、R2（标称值）10kΩ
