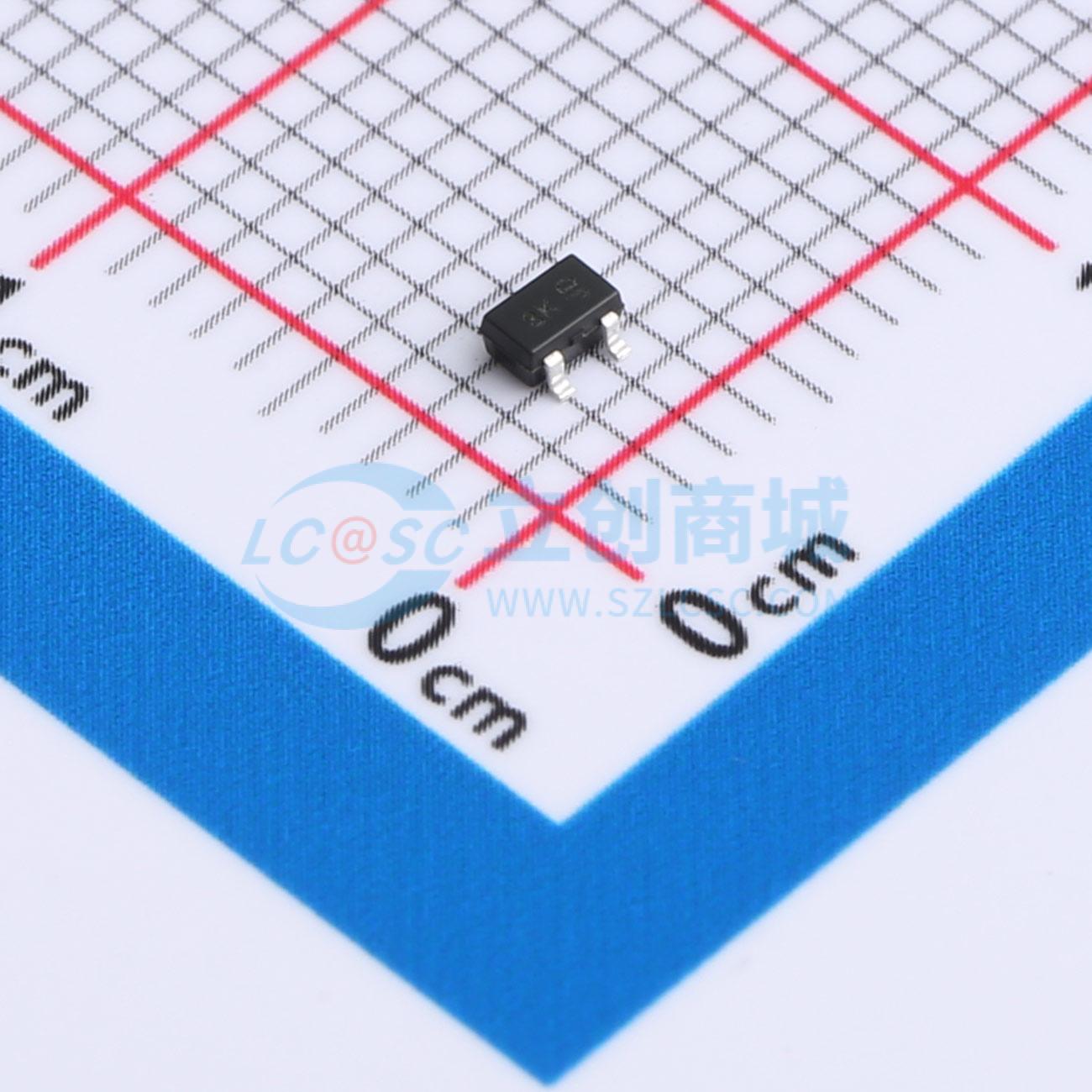

温馨提醒：图片仅供参考，商品以实物为准
DESD1CAN2WQ-7
单向 24V 3A@8/20us
- 描述
- 是下一代静电放电和浪涌保护装置，采用小尺寸表面贴装封装。它符合AEC-Q101标准，有生产件批准程序支持，旨在保护汽车中控制器局域网（CAN）的两条数据线。
- 品牌名称
- DIODES(美台)
- 商品型号
- DESD1CAN2WQ-7
- 商品编号
- C5244361
- 商品封装
- SOT-323
- 包装方式
- 编带
- 商品毛重
- 0.059克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 50V | |
| 峰值脉冲电流(Ipp) | 3A@8/20us | |
| 峰值脉冲功率(Ppp) | 150W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 25.4V | |
| 反向电流(Ir) | 1nA | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | TVS | |
| Cj-结电容 | 9.3pF |
商品概述
DESD1CAN2WQ是一款采用小尺寸表面贴装封装的下一代ESD和浪涌保护器件。它符合AEC-Q101标准，具备生产件批准程序（PPAP）支持，旨在保护汽车中控制器局域网（CAN）的两条数据线。
商品特性
- 每线150W峰值功率耗散（8/20µs波形），符合IEC 61000 - 4 - 2标准提供ESD保护：空气放电±23kV，接触放电±23kV
- 2通道ESD保护
- 低通道输入电容
- 完全无铅且符合RoHS标准
- 无卤素和锑，“绿色”器件
- 适用于需要特定变更控制的汽车应用；该器件符合AEC - Q101标准，具备PPAP能力，且在通过IATF 16949认证的工厂生产
应用领域
- CAN总线保护
- 工业控制网络
