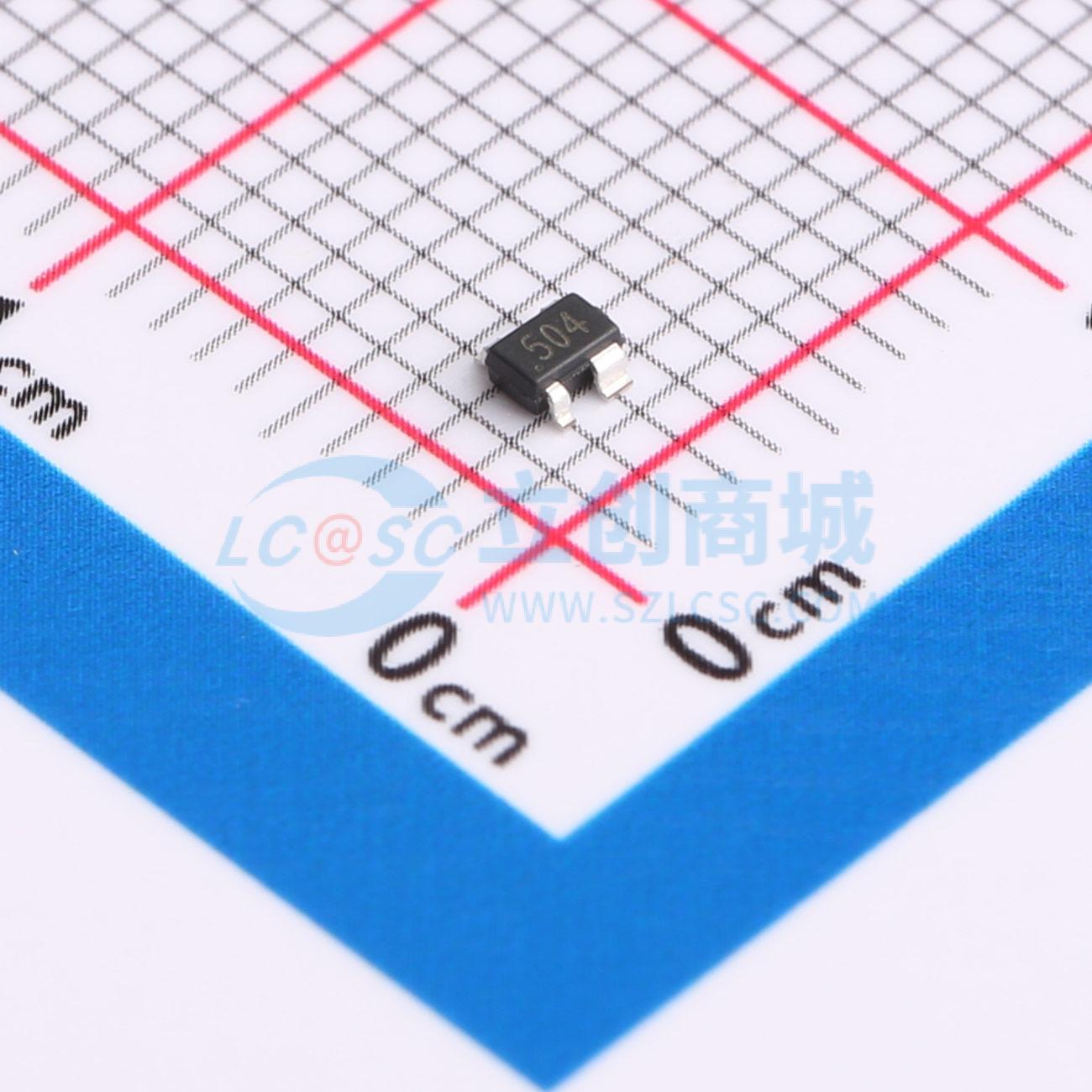

PSA4-5043+
低噪声、高IP3射频放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- Mini-Circuits PSA4-5043+ 是一款基于E-PHEMT的超低噪声MMIC放大器，工作频率范围从50 MHz到4 GHz。该放大器结合了低噪声和高IP3，非常适合高动态范围接收器应用。
- 品牌名称
- Mini-Circuits
- 商品型号
- PSA4-5043+
- 商品编号
- C5240848
- 商品封装
- SOT-343
- 包装方式
- 编带
- 商品毛重
- 0.064克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF放大器 | |
| 频率 | 50MHz~4GHz | |
| 增益 | 18.4dB |
| 属性 | 参数值 | |
|---|---|---|
| 噪声系数 | 0.75dB | |
| 工作电压 | 5V；3V | |
| 工作电流 | 58mA |
商品概述
Mini-Circuits PSA4-5043+ 是一款基于 E-PHEMT* 的超低噪声 MMIC 放大器，工作频率范围为 50 MHz 至 4 GHz，兼具低噪声和高 IP3 的特性，非常适合用于对灵敏度要求高的高动态范围接收器应用。该设计在 +3V 至 +5V 电源下工作，3V 时电流仅为 33 mA，5V 时为 56 mA，内部匹配至 50 欧姆，采用超小型 SC-70（SOT-343）MSL 1 封装。
商品特性
- 超低噪声系数，1 GHz 时典型值为 0.75 dB
- 高 IP3，1 GHz 时典型值高达 33.5 dBm
- 1B 类 ESD 等级（500V）
- 1dB 压缩点输出功率，典型值高达 +21 dBm
- 增益，1 GHz 时典型值为 18.4 dB
- 电源电压，+3V 时 Id = 33 mA，+5V 时 Io = 56 mA
- 可水清洗
- 可替代 SPF5043Z
应用领域
- 蜂窝 LTE
- ISM
- WiMax
- GSM
- WLAN
- WCDMA
- GPS
