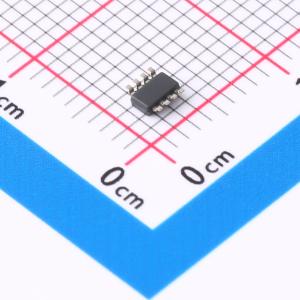

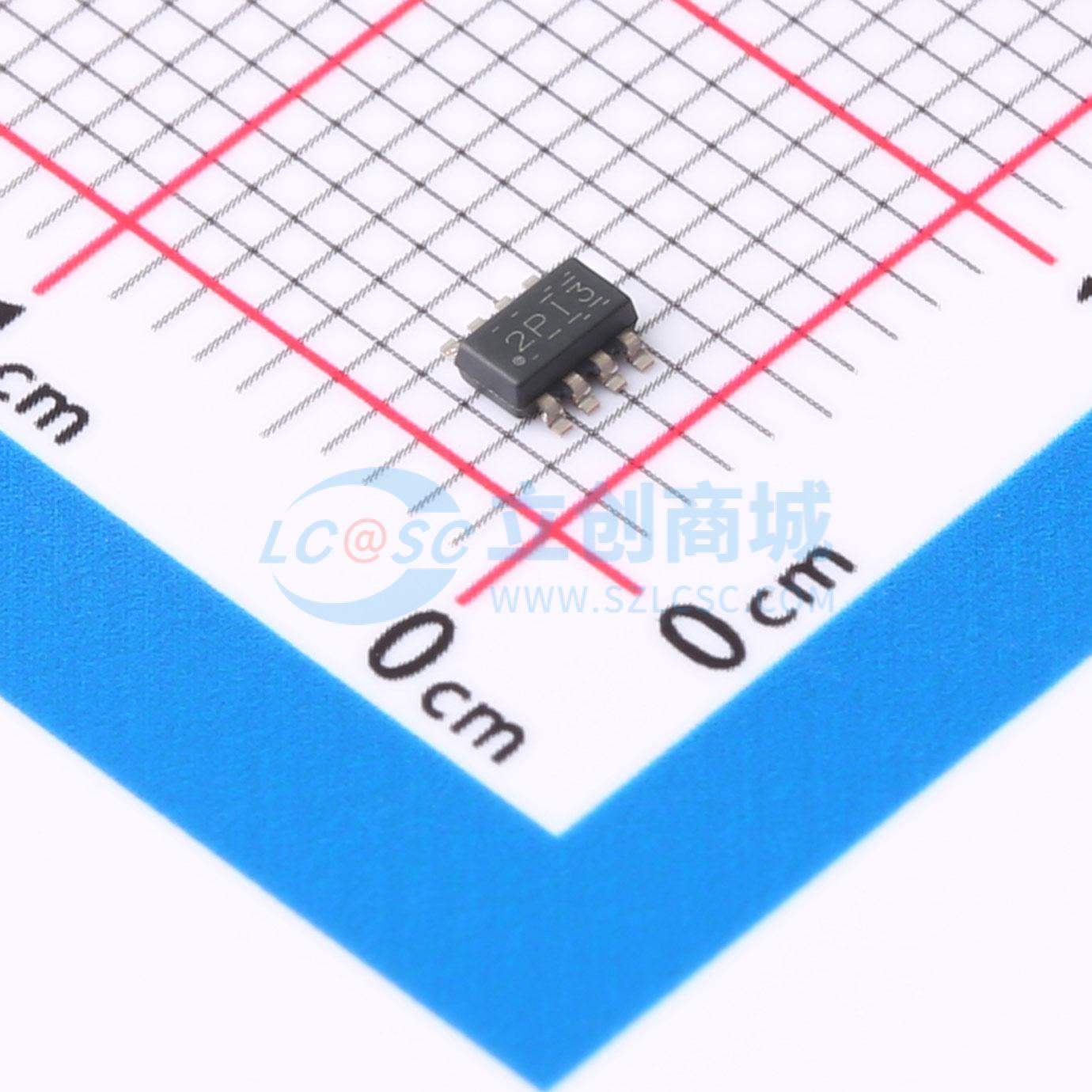

INA241A2IDDFR
5V 至 110V 双向超精密电流检测放大器，增强 PWM 抑制能力
- 描述
- INA241A 具有增强型 PWM 抑制功能的 -5V 至 110V、双向、超精密电流检测放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- INA241A2IDDFR
- 商品编号
- C5240853
- 商品封装
- SOT-23-8
- 包装方式
- 编带
- 商品毛重
- 0.027克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流感应放大器 | |
| 放大器数 | 1 | |
| 共模电压 | -5V~110V | |
| 增益 | 20V/V | |
| 带宽 | 1.1MHz | |
| 输入偏置电流(Ib) | 35uA | |
| 输入失调电压(Vos) | 3uV | |
| 工作温度 | -40℃~+125℃ | |
| 差分电压 | ±30V | |
| 单电源电压 | 2.7V~20V |
| 属性 | 参数值 | |
|---|---|---|
| 双电源电压(Vee~Vcc) | - | |
| 静态电流(Iq) | 2.5mA | |
| 输出电流 | - | |
| 输入失调电压温漂(Vos TC) | 150nV/℃ | |
| 输入失调电流(Ios) | - | |
| 压摆率(SR) | 8V/us | |
| 共模抑制比(CMRR) | 166dB | |
| 噪声密度(eN) | 49nV/√Hz@1kHz | |
| 功能特性 | 双向检测；零漂移/自动稳零；可编程输出基准电平 |
商品概述
INA241x是一款超精密、双向电流检测放大器，可在 -5 V至110 V的宽共模范围内测量分流电阻两端的电压降，且与电源电压无关。通过低失调电压（最大±10 μV）、小增益误差（最大±0.01%）和高直流共模抑制比（典型值166 dB）的组合实现高精度电流测量。INA241x专为开关系统中的高压、双向测量而设计，这些系统在器件输入端会出现较大的共模电压瞬变。INA241x内部的增强型PWM抑制电路可确保由于输入端共模电压转换而在输出端产生的信号干扰最小。INA241x由2.7 V至20 V单电源供电，电源电流为2.5 mA。INA241x有五种增益选项：10 V/V、20 V/V、50 V/V、100 V/V和200 V/V。多种增益选项可在可用的分流电阻值和宽输出动态范围要求之间进行优化。INA241x的工作温度范围为 -40°C至 +125°C。
商品特性
- 针对受开关共模电压影响的系统优化了增强型PWM抑制功能，支持高达125 kHz的开关频率
- 宽共模电压：工作电压为 -5 V至 +110 V，生存电压为 -20 V至 +120 V
- 双向操作
- 高小信号带宽：1.1 MHz（所有增益下）
- 压摆率：8 V/μs
- 阶跃响应稳定时间至1%：1 μs
- 出色的共模抑制比（CMRR）：直流CMRR为166 dB，100 kHz时交流CMRR为104 dB，1 MHz时交流CMRR为89 dB
- 精度：版本A增益误差（最大）为 ±0.01%，温度漂移为 ±1 ppm/°C；版本B增益误差（最大）为 ±0.1%，温度漂移为 ±5 ppm/°C。版本A失调电压（最大）为 ±10 μV，温度漂移为 ±0.1 μV/°C；版本B失调电压（最大）为 ±150 μV，温度漂移为 ±0.5 μV/°C
- 可用增益：INA241A1、INA241B1为10 V/V；INA241A2、INA241B2为20 V/V；INA241A3、INA241B3为50 V/V；INA241A4、INA241B4为100 V/V；INA241A5、INA241B5为200 V/V
- 封装选项：SOT23 - 8、VSSOP - 8、SOIC - 8、VSSOP - 10
应用领域
电机驱动、螺线管和执行器、注塑机、无绳电动工具、医疗无绳工具
