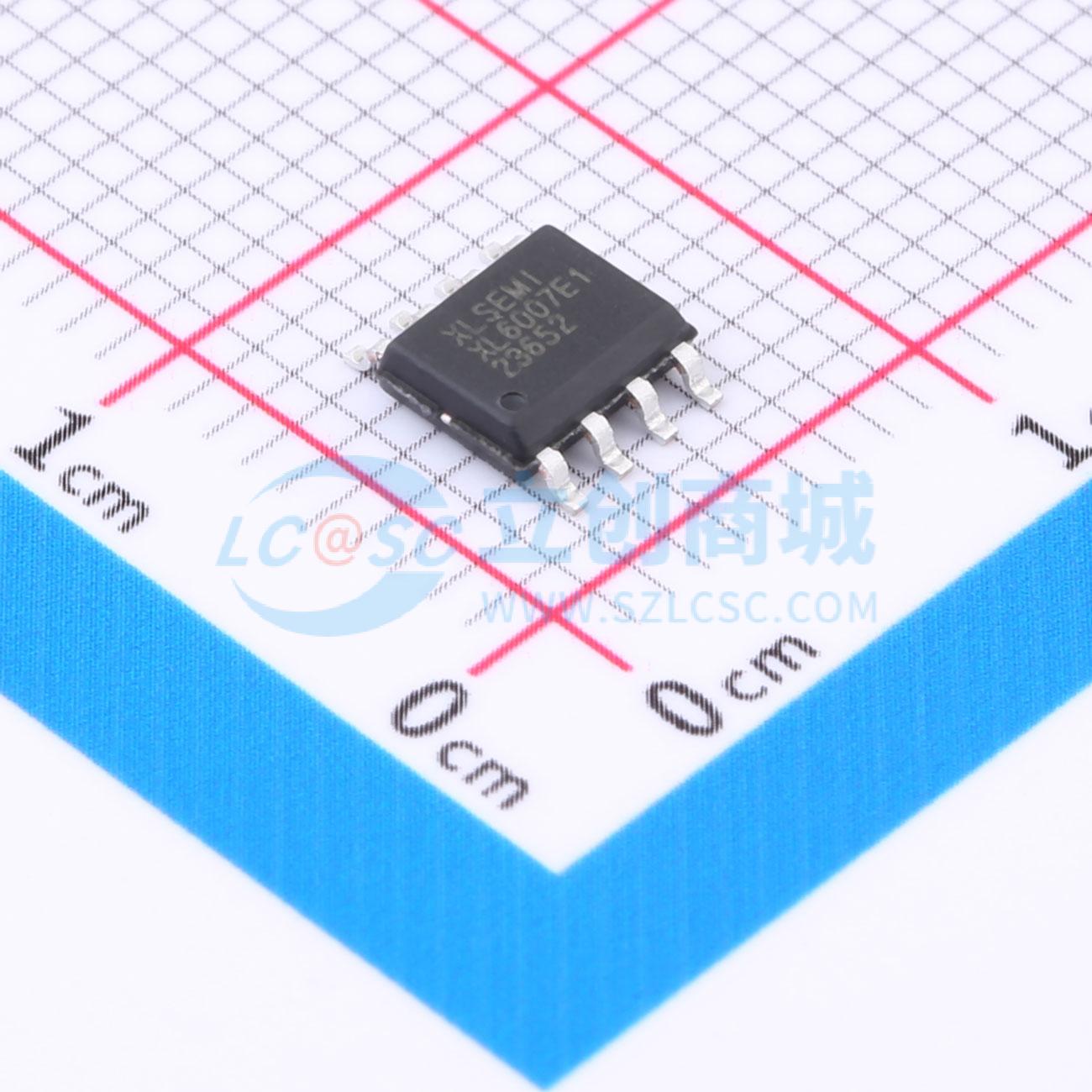

XL6007E1
400KHz开关电流升压/升降压/反相DC/DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- DCDC升降压，电源输入7V~30V，1A~3A(中电流)方案，
- 品牌名称
- XLSEMI(芯龙)
- 商品型号
- XL6007E1
- 商品编号
- C5240411
- 商品封装
- SOIC-8-150mil
- 包装方式
- 编带
- 商品毛重
- 0.19克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型；升降压型 | |
| 工作电压 | 3.6V~24V | |
| 输出电压 | - | |
| 输出电流 | 2A | |
| 开关频率 | 400kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式；SEPIC；反相式 | |
| 静态电流(Iq) | 2.5mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
一款宽输入范围、电流模式的DC/DC转换器，能够产生正或负输出电压。它可以配置为升压、反激、SEPIC或反相转换器。内置N沟道功率MOSFET和固定频率振荡器，电流模式架构可在宽范围的电源和输出电压下实现稳定运行。专为便携式电子设备设计。
商品特性
- 3.6V至24V宽输入电压范围
- 单反馈引脚实现正或负输出电压编程
- 电流模式控制提供出色的瞬态响应
- 1.25V参考电压可调版本
- 固定400KHz开关频率
- 最大2A开关电流
- SW引脚内置过压保护
- 出色的线性和负载调节能力
- EN引脚具备TTL关断功能
- 内部优化功率MOSFET
- 最高效率达90%
- 内置频率补偿
- 内置软启动功能
- 内置热关断功能
- 内置电流限制功能
- 采用SOP8L封装
应用领域
- 汽车和工业升压、升降压/反相转换器
- 便携式电子设备
