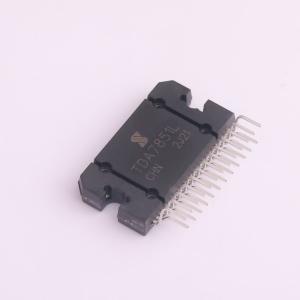

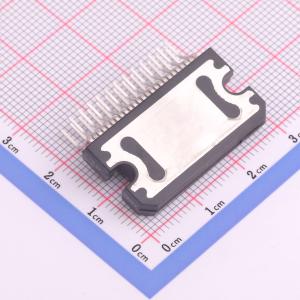

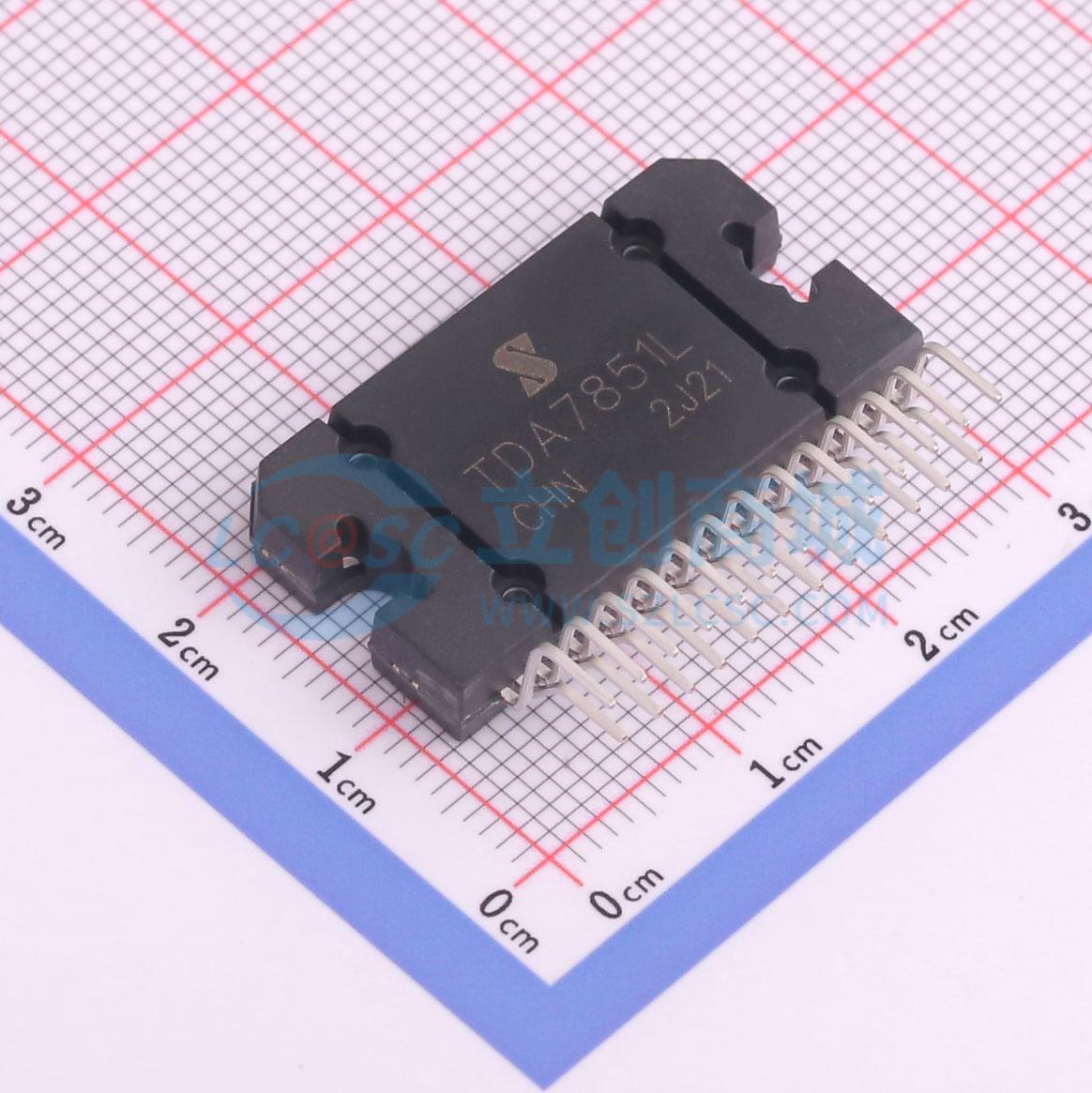

TDA7851L
4路48W MOSFET四桥功率放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 具有轨对轨输出电压摆幅、高输出电流和低饱和损耗，使其具有优异的失真性能。
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- TDA7851L
- 商品编号
- C5240409
- 商品封装
- HZIP-25
- 包装方式
- 管装
- 商品毛重
- 17克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | AB类功放 | |
| 扬声器通道数 | 四声道 | |
| 输出功率 | 75Wx4 | |
| 工作电压 | 8V~18V |
| 属性 | 参数值 | |
|---|---|---|
| 总谐波失真+噪声(THD+N) | 0.01% | |
| 静态电流(Iq) | 150mA | |
| 工作温度 | -40℃~+105℃ | |
| 电源纹波抑制比(PSRR) | 65dB |
商品概述
TDA7851L是一款采用BCD（双极、CMOS、DMOS）技术设计的四路桥式AB类汽车收音机音频功率放大器，具有完全互补的P沟道/N沟道输出结构。 它具备轨到轨输出电压摆幅、高输出电流和低饱和损耗，使其拥有出色的失真性能。 TDA7851L可在低至6V的电压下工作，以实现低电压运行，从而在发动机停止时实现“启停”电池模式，降低总体排放量。
商品特性
- 采用DMOS MOSFET输出功率级的多功率BCD技术，Hi-Fi级低失真
- 低输出噪声
- 对射频噪声注入具有高抗扰度
- 待机功能
- 静音功能
- 检测到最低电源电压时自动静音
- 外部元件数量少
- 无需外部补偿
- 无需自举电容
- 内部固定增益（26dB）
- 能够在低至6V的电压下工作（例如“启停”模式）
- 高输出功率能力：最大4 x 48W/4Ω；在14.4V、1kHz、10%条件下为4 x 28W/4Ω；最大4 x 72W/2Ω
- 保护功能：输出对地短路、对电源短路、负载两端短路；强感性负载；采用软热限幅器的芯片过温保护；负载突降保护；意外接地开路保护；静电放电保护
