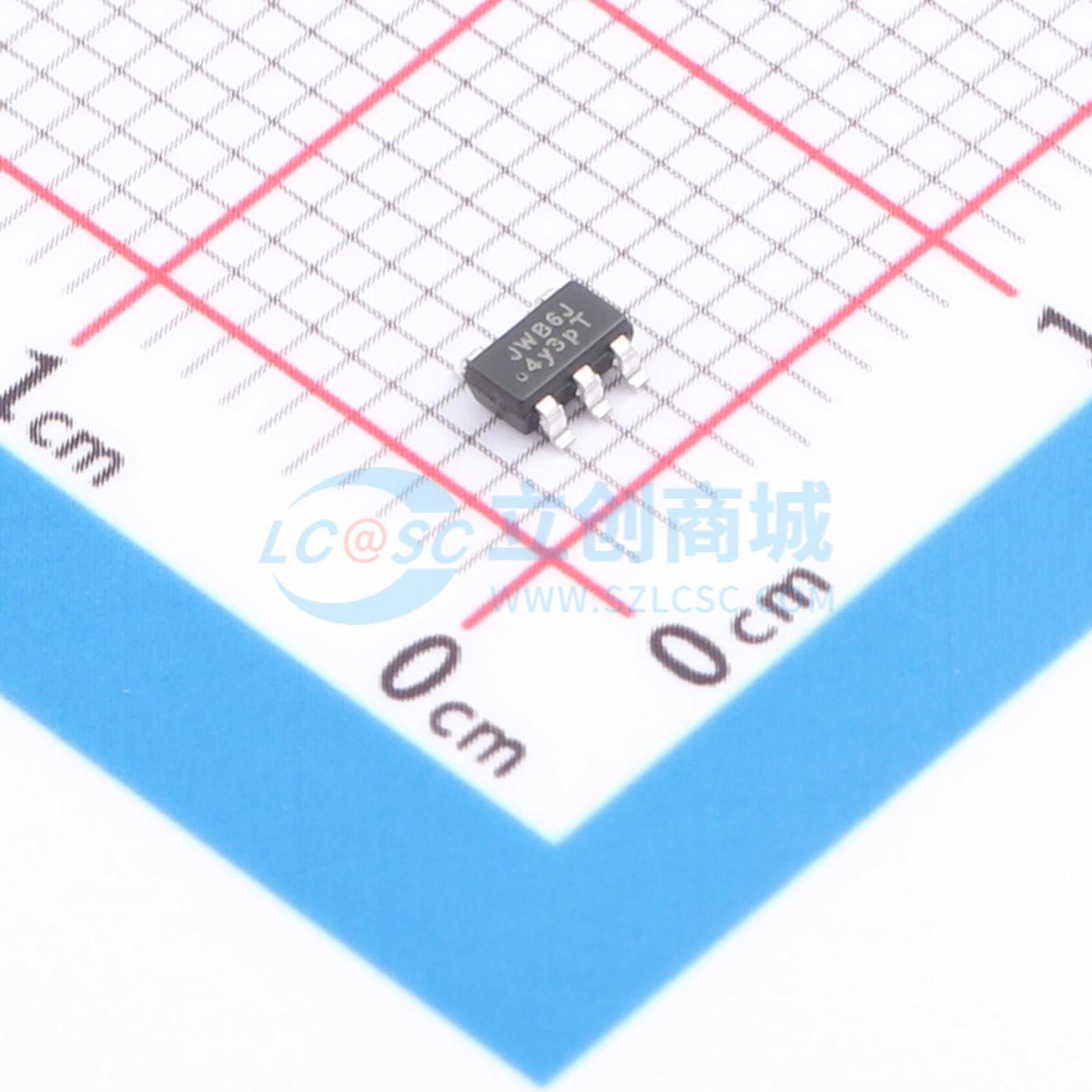

温馨提醒：图片仅供参考，商品以实物为准
JW5222SOTA#TRPBF
降压型 2.5A 2.5V~6V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Joulwatt(杰华特)
- 商品型号
- JW5222SOTA#TRPBF
- 商品编号
- C5239871
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.082454克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.5V~6V | |
| 输出电压 | 600mV~6V | |
| 输出电流 | 2.5A | |
| 开关频率 | 800kHz~1.2MHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 60uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 轻载高效模式；逐波限流；过流保护；工作状态指示；打嗝限流；保护锁死 |
商品概述
JW5222是一款电流模式单片降压开关稳压器。其工作输入电压范围为2.5V至6V，可提供2.5A连续输出电流，并集成了P沟道和N沟道MOSFET。内部同步功率开关提供高效率。在轻载时，稳压器以低频工作以保持高效率并降低输出纹波。电流模式控制提供了严格的负载瞬态响应和逐周期电流限制。JW5222通过打嗝式输出短路保护、FB短路保护、启动电流失控保护、输入欠压锁定和热插拔保护以及热保护来确保鲁棒性。JW5222提供输出电源良好指示，该功能仅在SOT23-6封装中可用。JW5222提供5引脚SOT23-5或6引脚SOT23-6封装，这提供了一个使用最少外部元件的紧凑解决方案。
商品特性
- 2.5V至6V工作输入范围
- 高达2.5A输出电流
- 高达94%峰值效率
- 轻载时高效率
- 内部软启动
- 1MHz开关频率
- 输入欠压锁定
- 热插拔保护
- 短路保护
- 热保护
- 输出电源良好指示（在SOT23-6封装中可用）
- 符合RoHS标准且无卤素
- 提供SOT23-5/SOT23-6封装
应用领域
- 5V或3.3V负载点转换
- 机顶盒
- 电信/网络系统
- 存储设备
- GPU/DDR电源
