温馨提醒：图片仅供参考，商品以实物为准

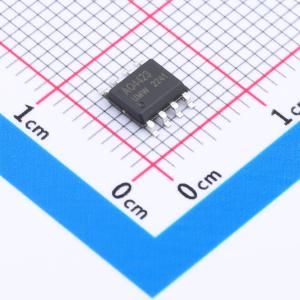

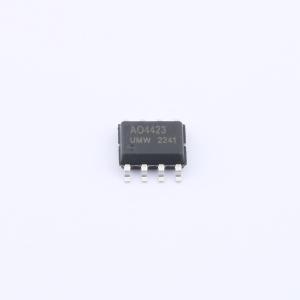

AO4423
耐压:30V 电流:13.5A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：VDS = -30V。 ID = -13.5A。 RDS(ON) = 11mΩ（VGS = -10V）。 RDS(ON) = 15mΩ（VGS = -4.5V）。应用：负载开关。 笔记本适配器开关
- 品牌名称
- UMW(友台半导体)
- 商品型号
- AO4423
- 商品编号
- C5236692
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.19克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 13.5A | |
| 导通电阻(RDS(on)) | 11mΩ@10V；15mΩ@4.5V | |
| 耗散功率(Pd) | 2.7W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2.5V | |
| 栅极电荷量(Qg) | 57nC@10V | |
| 输入电容(Ciss) | 2.55nF | |
| 反向传输电容(Crss) | 390pF | |
| 工作温度 | -55℃~+150℃ |
商品特性
- 漏源电压 = -30V
- 漏极电流 = -13.5A
- 导通电阻 = 11mΩ (栅源电压 = -10V)
- 导通电阻 = 15mΩ (栅源电压 = -4.5V)
应用领域
- 负载开关
- 笔记本适配器开关
