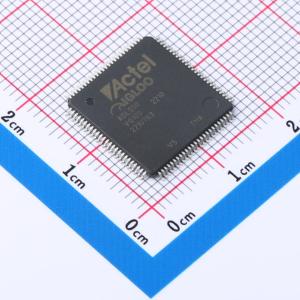

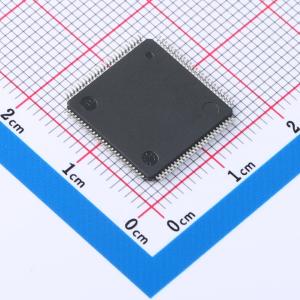

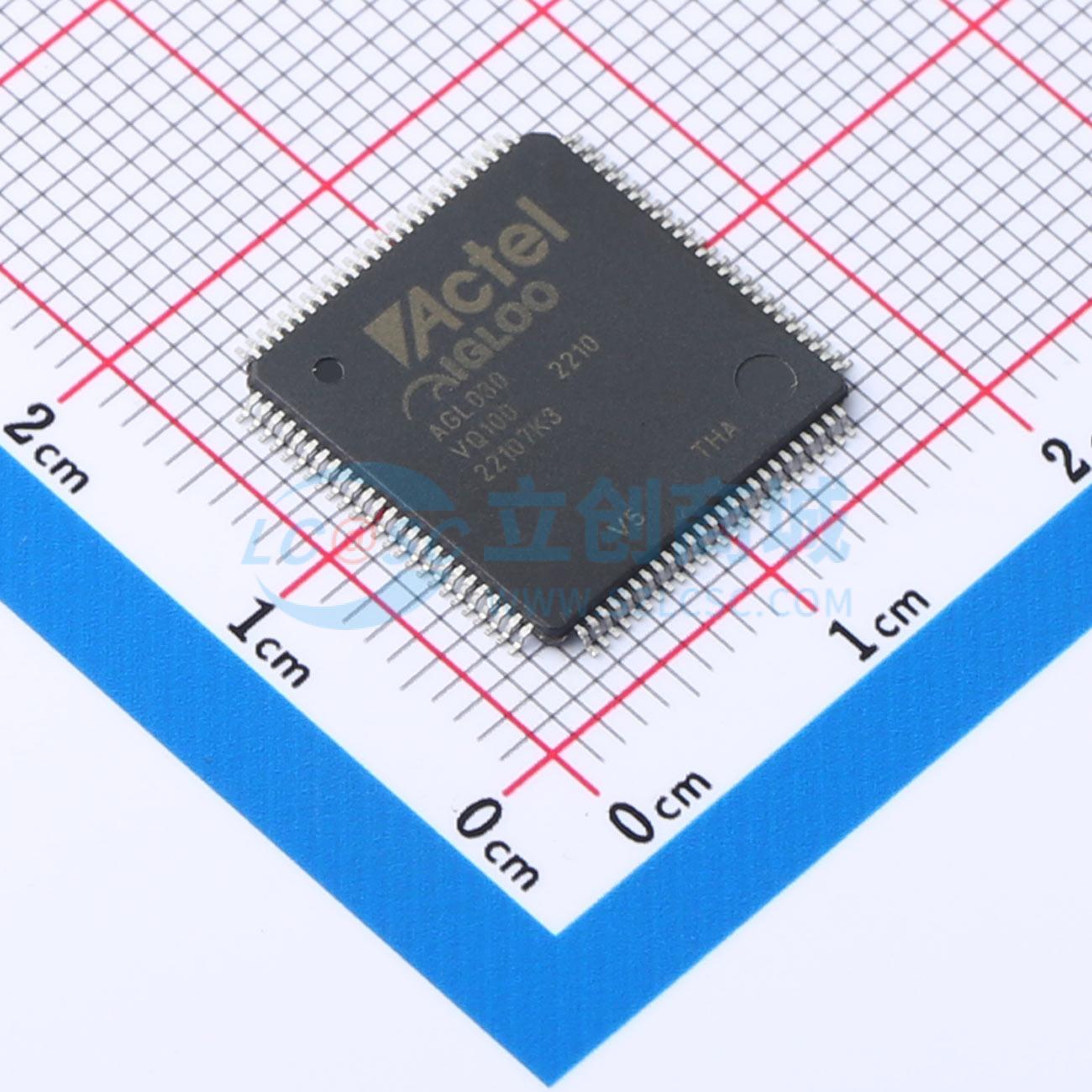

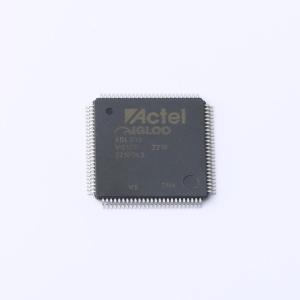

温馨提醒：图片仅供参考，商品以实物为准

AGL030V5-VQ100I

品牌名称: MICROCHIP(美国微芯)
商品型号: AGL030V5-VQ100I
商品编号: C5233459
商品封装: TQFP-100(14x14)
包装方式: 托盘
商品毛重: 4.235185克(g)

商品参数

商品概述

基于130纳米闪存工艺的IGLOO系列闪存FPGA，提供了业界领先的低功耗FPGA解决方案，具备单芯片、小封装、可重编程以及丰富的先进特性。其采用的Flash*Freeze技术支持器件进入和退出超低功耗模式，该模式下功耗可低至5µW，同时能保留SRAM和寄存器数据。此技术通过管理I/O和时钟，并支持快速恢复到工作模式，从而简化了电源管理。低功耗有源能力（静态空闲）使得器件在系统中完全功能运行时，也能实现超低功耗消耗（低至12µW）。这使得IGLOO器件能够基于外部输入（例如，扫描键盘激励）控制系统电源管理，同时消耗极少的功率。非易失性闪存技术赋予IGLOO器件安全、低功耗、单芯片和即时上电启动的优势。该系列器件可重编程，并能以ASIC级别的单位成本带来快速上市的好处。这些特性使设计人员能够利用现有的ASIC或FPGA设计流程和工具创建高密度系统。IGLOO器件提供1千比特的片内可重编程非易失性FlashROM存储器，以及基于集成锁相环的时钟调理电路。AGL015和AGL030器件不支持PLL或RAM。IGLOO器件系统门数高达100万，支持高达144千比特的真双端口SRAM和多达300个用户I/O。M1 IGLOO器件支持由ARM开发、用于在FPGA中实现的高性能32位Cortex-M1处理器。Cortex-M1是一个完全在FPGA架构中实现的软核处理器。它具有三级流水线，在M1 IGLOO器件中实现时，能在低功耗和速度之间取得良好平衡。该处理器运行ARMv6-M指令集，拥有可配置的嵌套中断控制器，并且可以带或不带调试模块实现。Cortex-M1可免费用于M1 IGLOO FPGA。支持ARM的器件订购编号以M1AGL开头，且不支持AES解密。

商品特性

支持1.2V至1.5V内核电压以实现低功耗
支持单电压系统运行
Flash*Freeze模式下功耗为5µW
低功耗有源FPGA运行
Flash*Freeze技术可在保持FPGA内容的同时实现超低功耗
可轻松进入和退出超低功耗Flash*Freeze模式
系统门数从15K到100万
高达144千比特的真双端口SRAM
多达300个用户I/O
采用130纳米、7层金属、基于闪存的CMOS工艺
支持即时上电启动
单芯片解决方案
断电时保留已编程的设计
系统性能：250 MHz（1.5V系统）和160 MHz（1.2V系统）
支持通过JTAG（符合IEEE 1532标准）进行在系统编程，使用片内128位高级加密标准解密（支持ARM的IGLOO器件除外）
FlashLock旨在保护FPGA内容安全
采用分段式、层次化的布线和时钟结构
支持700 Mbps DDR、具备LVDS能力的I/O（AGL250及以上型号）
支持1.2V、1.5V、1.8V、2.5V和3.3V混合电压操作
支持按组选择I/O电压——每芯片最多4个组
单端I/O标准：LVTTL、LVCMOS 3.3V/2.5V/1.8V/1.5V/1.2V、3.3V PCI/3.3V PCI-X1以及LVCMOS 2.5V / 5.0V输入
差分I/O标准：LVPECL、LVDS、B-LVDS和M-LVDS（AGL250及以上型号）
根据JESD8-B标准支持宽范围电源电压，允许I/O在2.7V至3.6V下工作
根据JESD8-12标准支持宽范围电源电压，允许I/O在1.14V至1.575V下工作
在输入、输出和使能路径上提供I/O寄存器
支持热插拔和冷备用I/O
可编程输出压摆率和驱动强度
弱上拉/下拉
支持IEEE 1149.1边界扫描测试
IGLOO系列内引脚兼容的封装
六个时钟调理电路块，其中一个集成锁相环
可配置的相移、倍频/分频、延迟能力和外部反馈
宽输入频率范围（1.5 MHz至250 MHz）
提供1千比特的FlashROM用户非易失性存储器
具有可变纵横比的4，608位RAM块的SRAM和FIFO（支持×1、×2、×4、×9和×18配置）
真双端口SRAM（×18配置除外）
M1 IGLOO器件——提供带或不带调试功能的Cortex-M1软核处理器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	可编程逻辑器件(CPLD/FPGA)
	逻辑单元数	768
