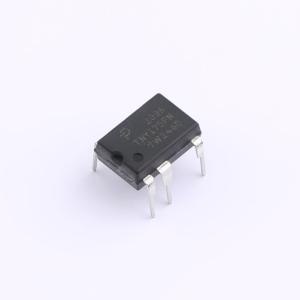

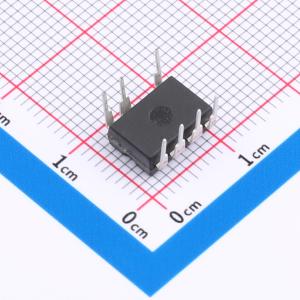

TNY175PN

TinySwitch™-LT集成了一个650 V功率MOSFET、振荡器、高压开关电流源、电流限制（用户可选）和热关断电路。该IC系列采用开/关控制方案，提供了一种设计灵活的解决方案，具有较低的系统成本和扩展的功率能力。

• 额定650 V的集成MOSFET
• 简单的开/关控制，无需环路补偿
• 通过BP/M电容值可选电流限制
• 较高的电流限制可扩展峰值功率，或在开放式框架应用中扩展最大连续功率
• 较低的电流限制可提高封闭式适配器/充电器的效率
• 允许通过更换器件选择最佳的TinySwitch-LT，无需重新设计其他电路
• 严格的I²f参数公差可降低系统成本
• 最大化MOSFET和磁性元件的功率传输
• 最小化最大过载功率，降低变压器、初级钳位和次级元件的成本
• 导通时间延长——扩展低压调节范围/保持时间，以减少输入大容量电容
• 自偏置：无需偏置绕组或偏置元件
• 频率抖动可降低EMI滤波器成本
• 引脚排列便于向PCB散热
• 源极引脚电气噪声低，可降低EMI
• 精确的迟滞热关断保护，具有自动恢复功能，无需手动复位
• 自动重启功能在短路和开环故障条件下提供小于最大功率3%的输出
• 可选齐纳二极管的输出过压关断
• 极低的元件数量提高了可靠性，并支持单面印刷电路板布局
• 高带宽可实现快速开启，无过冲，瞬态负载响应出色
• 漏极与所有其他引脚之间的爬电距离增加，提高了现场可靠性
• 轻松满足所有全球能效法规
• 在265 VAC下，无偏置绕组时空载功耗小于150 mW，有偏置绕组时空载功耗小于50 mW
• 开/关控制在轻负载下仍能保持恒定效率——非常适合强制待机功耗法规

• 家电、家庭建筑自动化、PC待机及其他辅助电源的供电。
