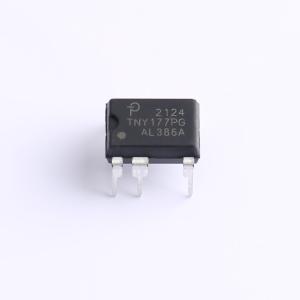

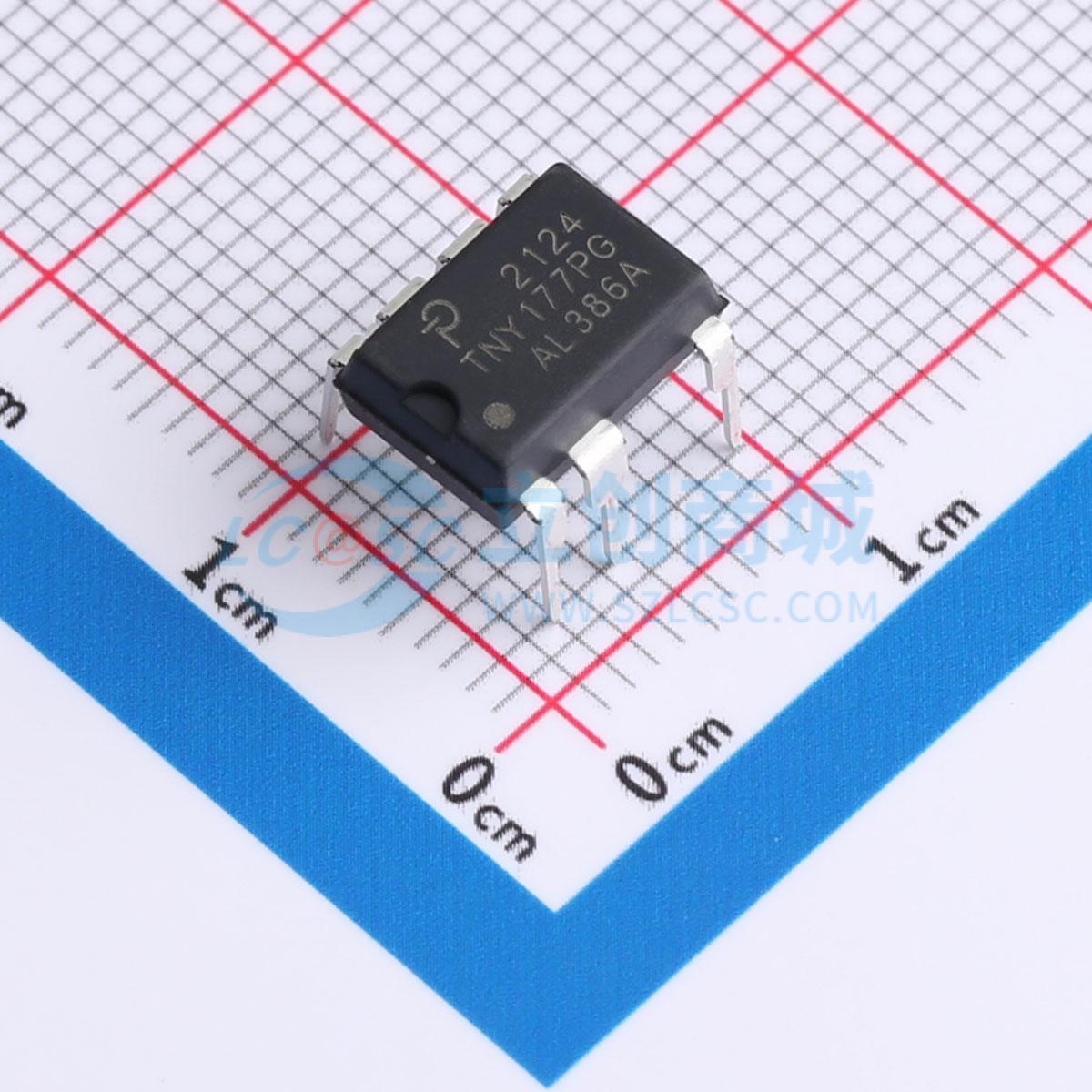

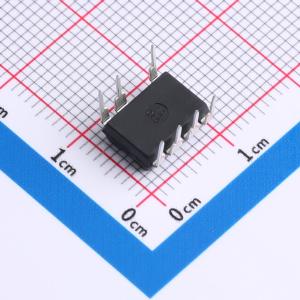

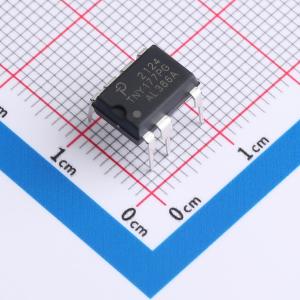

TNY177PG
节能型离线开关，灵活性增强且功率范围扩展
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TinySwitch™-LT集成了一个650 V功率MOSFET、振荡器、高压开关电流源、电流限制（用户可选）和热关断电路。该IC系列采用开/关控制方案，提供了一种设计灵活的解决方案，具有较低的系统成本和扩展的功率能力。
- 商品型号
- TNY177PG
- 商品编号
- C568020
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 1.055克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 开关频率 | 132kHz | |
| 最大占空比 | 65% | |
| 晶体管耐压 | 650V |
| 属性 | 参数值 | |
|---|---|---|
| 拓扑结构 | 反激式 | |
| 特性 | 过热保护(OTP)；短路保护(SCP)；过压保护(OVP)；过流保护(OCP) | |
| 工作温度 | -40℃~+150℃@(Tj) | |
| 反馈方式 | 副边反馈 |
商品概述
TinySwitch™-LT集成了一个650 V功率MOSFET、振荡器、高压开关电流源、电流限制（用户可选）和热关断电路。该IC系列采用开/关控制方案，提供了一种设计灵活的解决方案，具有较低的系统成本和扩展的功率能力。
商品特性
- 额定650 V的集成MOSFET
- 简单的开/关控制，无需环路补偿
- 通过BP/M电容值可选电流限制
- 较高的电流限制可扩展峰值功率，或在开放式框架应用中扩展最大连续功率
- 较低的电流限制可提高封闭式适配器/充电器的效率
- 允许通过更换器件来选择最佳的TinySwitch-LT，无需重新设计其他电路
- 严格的I²f参数容差可降低系统成本
- 最大化MOSFET和磁性元件的功率传输
- 最小化最大过载功率，降低变压器、初级钳位和次级元件的成本
- 导通时间延长——扩展低压调节范围/保持时间，以减少输入大容量电容
- 自偏置：无需偏置绕组或偏置元件
- 频率抖动可降低EMI滤波器成本
- 引脚排列简化了向PCB的散热
- 源极引脚电气噪声低，可降低EMI
- 精确的迟滞热关断保护，具有自动恢复功能，无需手动复位
- 自动重启功能在短路和开环故障条件下提供小于3%的最大功率
- 可选齐纳二极管的输出过压关断
- 极低的元件数量提高了可靠性，并支持单面印刷电路板布局
- 高带宽可实现快速开启，无过冲，且具有出色的瞬态负载响应
- 漏极与所有其他引脚之间的爬电距离延长，提高了现场可靠性
- 轻松满足所有全球能效法规
- 在265 VAC下，无偏置绕组时空载功耗小于150 mW，有偏置绕组时空载功耗小于50 mW
- 开/关控制在轻负载下仍能保持恒定效率——非常适合强制待机功耗法规
应用领域
- 家电、家庭建筑自动化、PC待机和其他辅助电源的电源。
