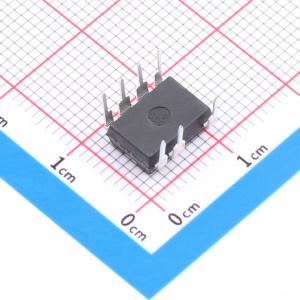

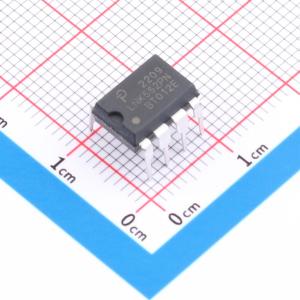

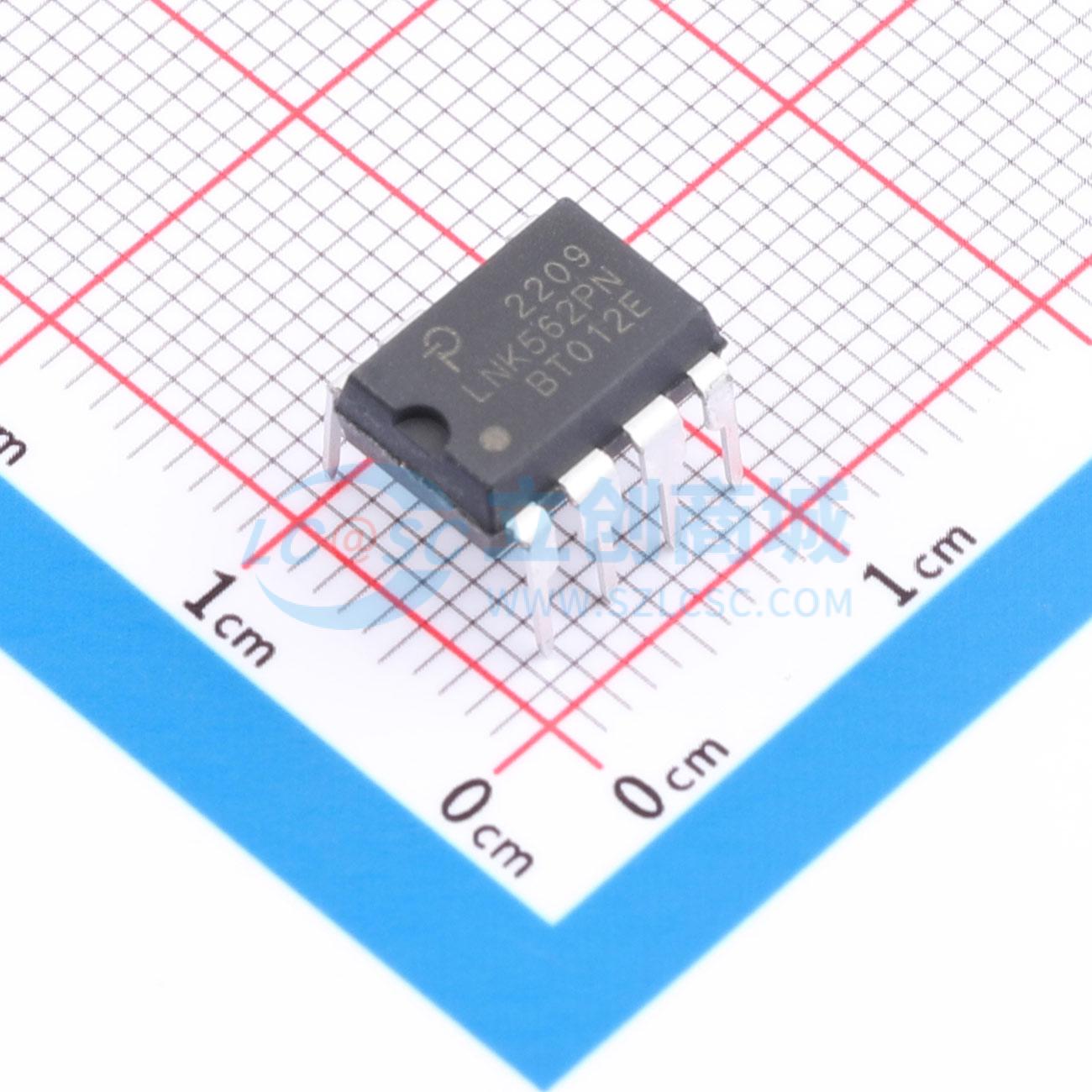

LNK562PN

700V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 可经济高效地替代所有输出功率高达3W的基于非稳压隔离线性变压器（50/60Hz）的电源。对于全球应用，单一通用输入设计可取代多个基于线性变压器的设计。自偏置电路实现了极低的空载功耗，低于150mW。内部振荡器频率抖动，可显著降低准峰值和平均电磁干扰，最大限度地降低滤波器成本。
品牌名称: Power Integrations(帕沃英蒂格盛)
商品型号: LNK562PN
商品编号: C567796
商品封装: DIP-8
包装方式: 管装
商品毛重: 0.48克(g)

商品参数

	属性	参数值
	晶体管耐压	700V
	拓扑结构	反激式
	功能特性	恒流模式(CC)；EMI优化(抖频模式)；欠压锁定；前沿消隐；恒压模式(CV)；打嗝限流；过压保护(OVP)；过热保护(OTP)；短路保护(SCP)；欠压保护(UVP)
	工作温度	-40℃~+150℃
	工作模式	DCM
	输出电压	-
	反馈方式	原边反馈

商品概述

LinkSwitch™-LP开关IC能以经济高效的方式替代所有输出功率高达3W的非稳压隔离式线性变压器（50/60Hz）电源。对于全球应用，单一通用输入设计可取代多个基于线性变压器的设计。自偏置电路实现了极低的空载功耗，低于150mW。内部振荡器频率抖动可显著降低准峰值和平均EMI，从而降低滤波器成本。

商品特性

最低的元件数量开关器
使用专有IC微调技术和变压器构造技术实现极严格的参数容差，支持无钳位™设计，减少元件数量和系统成本并提高效率
满足热过载保护的行业标准要求，消除线性变压器使用的热熔断器或RCC设计中的额外元件
频率抖动大大降低EMI，支持低成本输入滤波器配置
满足PCB和封装上DRAIN与所有其他引脚之间的高压爬电要求
专有E-Shield™变压器消除Y电容
迟滞热关断保护，自动恢复提高现场可靠性
通用输入范围允许全球运行
自动重启在短路和开环故障条件下将输出功率降低>85%
简单的开/关控制，无需环路补偿
高带宽实现快速开启，无过冲且具有出色的瞬态负载响应
轻松满足所有全球能效法规，无需额外元件
在265VAC输入下，空载功耗<150mW
开/关控制为非常轻的负载提供恒定效率，非常适合强制性CEC法规

应用领域

手机/无绳电话充电器
PDA充电器
电动工具充电器
MP3/便携式音频设备充电器
剃须刀充电器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	5.8V
	开关频率	66kHz
	输出电流	-
	耗散功率(Pd)	-
	最大占空比	70%
