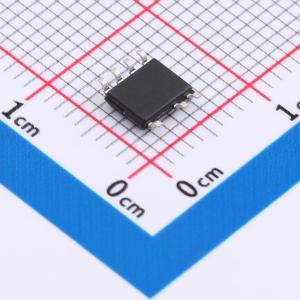

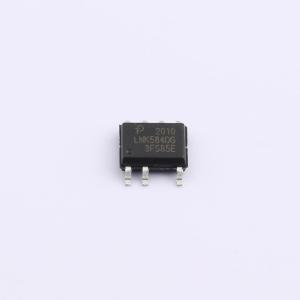

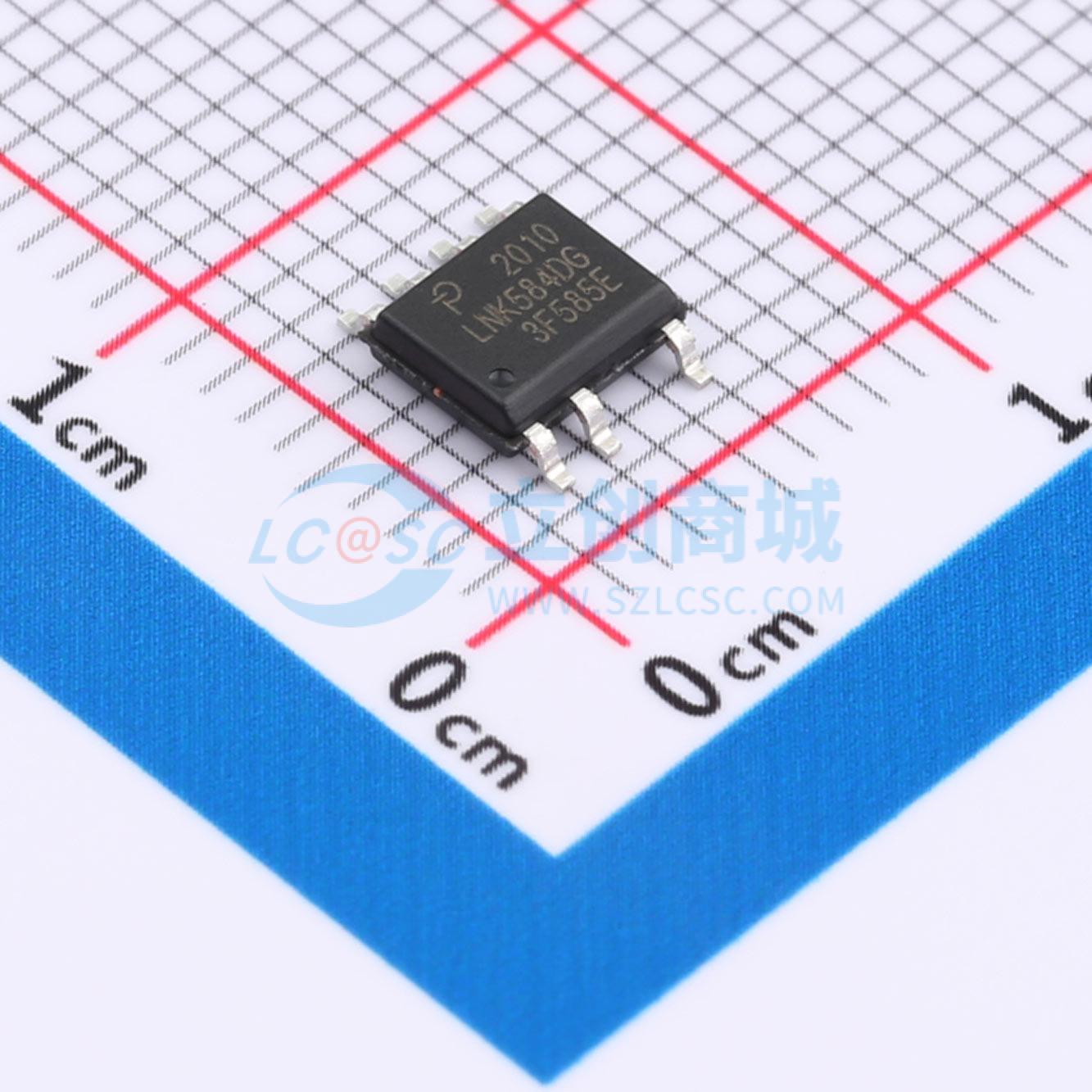

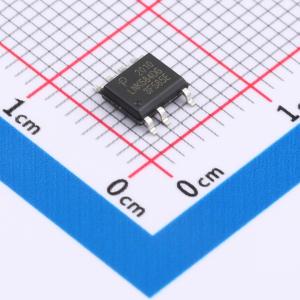

温馨提醒：图片仅供参考，商品以实物为准
LNK584DG-TL
零待机功耗集成离线开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LinkZero™-AX将极低的待机/掉电能耗与业内元件数量最少的待机电源解决方案相结合。在230 VAC掉电（PD）模式下，功耗低于3 mW，符合IEC 62301对零功耗的定义，且在大多数功率计上无法测量。通过外部信号将反馈（FEEDBACK）引脚拉高2.5 ms，可使LinkZero-AX进入掉电模式。这种外部信号可由系统微控制器或红外控制器产生。在掉电模式下，旁路（BYPASS）引脚保持稳压，允许通过复位脉冲将旁路引脚拉至复位阈值（1.5 V）以下来唤醒LinkZero-AX。因此，无需使用继电器断开输入电压即可实现超低系统功耗。LinkZero-AX设计用于隔离或非隔离式转换器。在这两种应用中，精确指定的反馈（FB）引脚电压基准可实现通用输入初级侧稳压电源，能经济高效地替代非稳压线性变压器和其他开关模式电源。启动和工作电源直接取自漏极（DRAIN）引脚。内部振荡器频率采用抖动技术，可显著降低准峰值和平均EMI，从而降低滤波器成本。
- 商品型号
- LNK584DG-TL
- 商品编号
- C567820
- 商品封装
- SO-8
- 包装方式
- 编带
- 商品毛重
- 0.07克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 开关频率 | 100kHz | |
| 最大占空比 | 63% | |
| 晶体管耐压 | 700V |
| 属性 | 参数值 | |
|---|---|---|
| 拓扑结构 | 反激式 | |
| 特性 | 过热保护(OTP)；短路保护(SCP)；恒压模式(CV)；欠压保护(UVP)；过压保护(OVP) | |
| 工作温度 | -40℃~+150℃@(Tj) | |
| 反馈方式 | 原边反馈 |
商品概述
LinkZero™-AX将极低的待机/掉电能耗与业内元件数量最少的待机电源解决方案相结合。在230 VAC掉电（PD）模式下，功耗低于3 mW，符合IEC 62301对零功耗的定义，且在大多数功率计上无法测量。通过外部信号将反馈（FEEDBACK）引脚拉高2.5 ms，可使LinkZero-AX进入掉电模式。这种外部信号可由系统微控制器或红外控制器产生。在掉电模式下，旁路（BYPASS）引脚保持稳压，允许通过复位脉冲将旁路引脚拉至复位阈值（1.5 V）以下来唤醒LinkZero-AX。因此，无需使用继电器断开输入电压即可实现超低系统功耗。 LinkZero-AX设计用于隔离或非隔离式转换器。在这两种应用中，精确指定的反馈（FB）引脚电压基准可实现通用输入初级侧稳压电源，能经济高效地替代非稳压线性变压器和其他开关模式电源。启动和工作电源直接取自漏极（DRAIN）引脚。内部振荡器频率采用抖动技术，可显著降低准峰值和平均EMI，从而降低滤波器成本。
商品特性
- 简单的系统配置可实现零功耗待机/掉电，并支持用户控制唤醒
- 极严格的IC参数容差可提高系统生产良率
- 适用于低成本无钳位设计
- 频率抖动技术可大幅降低EMI滤波器成本
- 扩展的封装爬电距离可提高系统现场可靠性
- 迟滞热关断保护——自动恢复可减少现场返修
- 通用输入范围可实现全球范围运行
- 自动重启功能可在短路和开环故障条件下将输出功率降低85%以上
- 简单的开/关控制，无需环路补偿
- 高带宽可实现快速开启且无过冲
- 在325 VDC输入时，待机/掉电功耗低于3 mW
- 无需额外元件即可轻松满足所有全球能效法规
- 开/关控制可在轻负载下保持恒定效率
应用领域
- 超低功耗隔离或非隔离式待机和辅助电源
