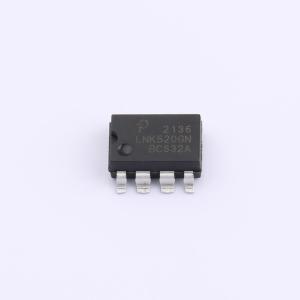

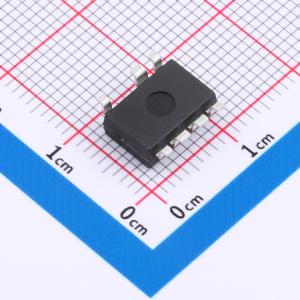

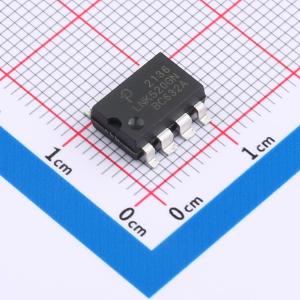

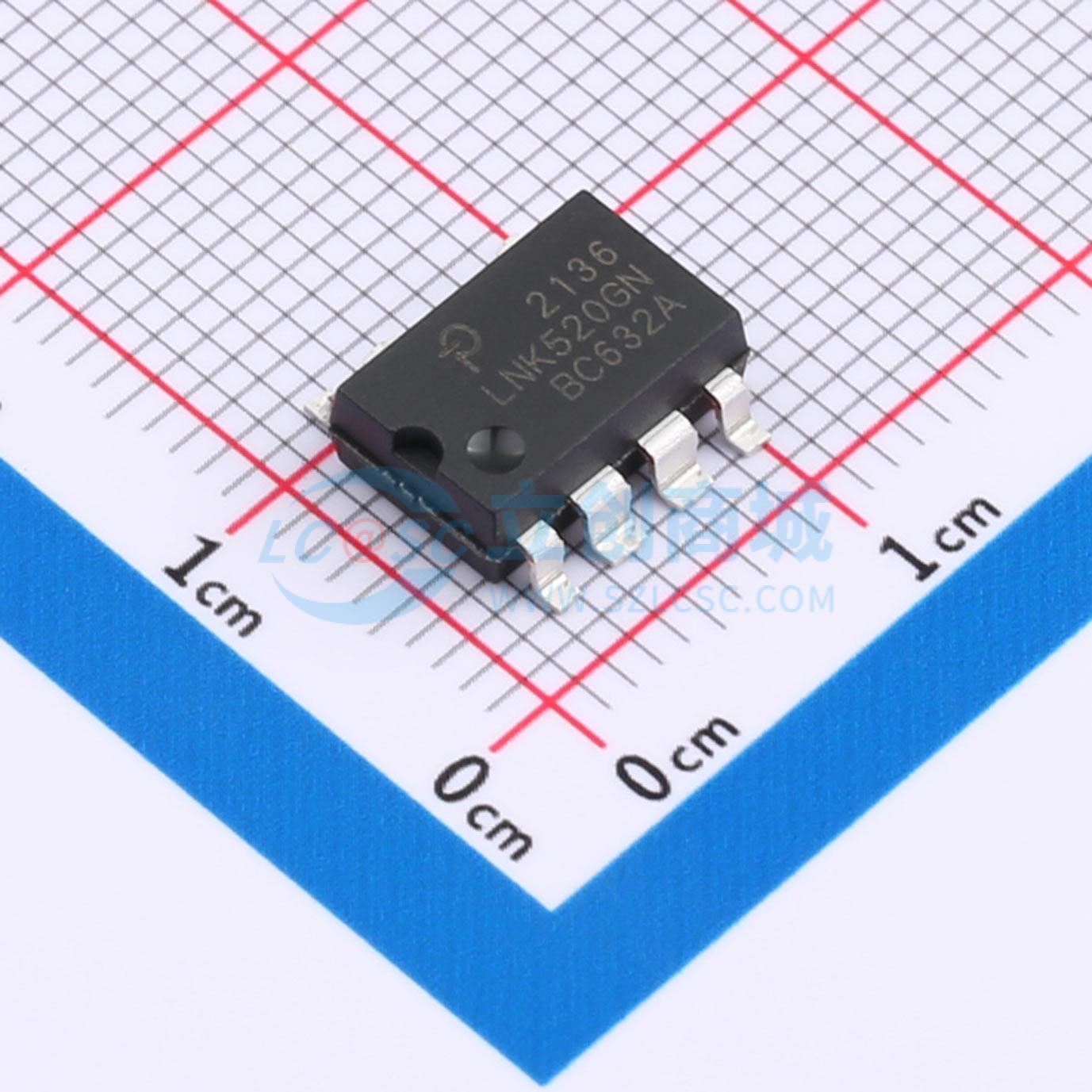

温馨提醒：图片仅供参考，商品以实物为准

LNK520GN-TL

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: Power Integrations(帕沃英蒂格盛)
商品型号: LNK520GN-TL
商品编号: C567795
商品封装: SMD-7P
包装方式: 编带
商品毛重: 0.57克(g)

商品参数

商品概述

LinkSwitch专门设计用于以相同或更低的系统成本取代低功率线性变压器/RCC充电器和适配器，同时具备更高的性能和能源效率。LNK520与LNK500等效，但针对偏置绕组反馈进行了优化，并且具有改进的开关特性，可显著降低EMI。此外，如果偏置绕组和输出绕组磁耦合良好，则可以改善输出电压的负载调整率。LinkSwitch解决方案的效率高达75%，空载功耗小于300 mW，与线性设计相比，可为终端用户节省足够的能源，在不到一年的时间内完全收回整个电源的成本。LinkSwitch将700 V功率MOSFET、PWM控制、高压启动、电流限制和热关断电路集成到一个单片IC中。

商品特性

成本和元件数量最低的恒压（CV）或恒压/恒流（CV/CC）解决方案，针对偏置绕组反馈进行了优化
电源重量减轻多达75%，降低运输成本
基于初级的CV/CC解决方案省去了10至20个次级元件，降低了系统成本
完全集成的自动重启功能，用于短路和开环故障保护，节省外部元件成本
42 kHz工作频率，具备优化的开关特性，显著降低EMI
通用输入范围，可在全球范围内使用
功耗降低多达70%，显著减小外壳尺寸
无需次级反馈的CV/CC输出特性
系统级热保护和电流限制保护
仅需一个额外的偏置电容即可满足所有单点故障要求
恒流（CC）区域的受控电流提供固有的软启动功能
可选的光耦反馈可提高输出电压精度
在265 VAC输入且空载时功耗小于300 mW
符合加利福尼亚能源委员会（CEC）、能源之星和欧盟要求
无电流检测电阻，最大限度提高效率

应用领域

所有≤3 W应用中的线性变压器替换
手机、无绳电话、个人数字助理（PDA）、数码相机、MP3/便携式音频设备、剃须刀等的充电器
家用电器、白色家电和消费电子产品
恒流输出的LED照明应用
电视待机电源和其他辅助电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	开关频率	30kHz~42kHz
	最大占空比	77%

	属性	参数值
	晶体管耐压	700V
	拓扑结构	反激式
	工作温度	-40℃~+150℃@(Tj)
