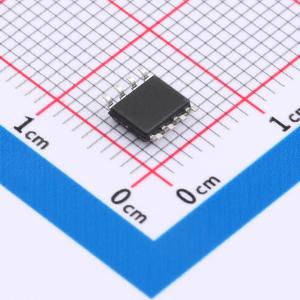

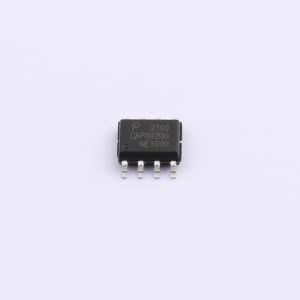

CAP002DG-TL

当施加交流电压时，CAPZero会阻断X电容器安全放电电阻中的电流流动，将功率损耗减少到小于5 mW，或在230 VAC时几乎为零。当交流电压断开时，CAPZero通过连接串联放电电阻自动对X电容器进行放电。这种操作允许在选择X电容器时具有完全的灵活性，以优化差模EMI滤波并降低电感器成本，而不会改变功耗。

使用CAPZero进行设计只需根据所使用的X电容器值从表1中选择合适的CAPZero器件和外部电阻值即可。这一设计选择将在交流电源断开时提供一个最坏情况下的RC时间常数，该时间常数小于国际安全标准要求的1秒。

两引脚CAPZero IC的简单性和坚固性使其成为满足EuP Lot 6要求的系统设计的理想选择。

CAPZero系列有两种电压等级：825 V和1000 V。所需的电压等级取决于应用的浪涌要求和电路配置。有关详细信息，请参见关键应用考虑部分。

• 所有带X电容>100nF的ACDC转换器
• 需要EuP第六批规定的电器
• 需要超低空载功耗的适配器
• 所有需要极低待机功耗的转换器
