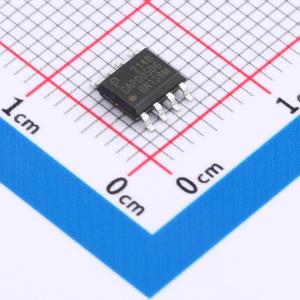

CAP005DG-TL
CAP005DG-TL
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 当施加交流电压时，可阻断X电容安全放电电阻中的电流，将功率损耗降低至小于5mW，在230V交流电压下基本为零。当断开交流电压时，通过连接串联放电电阻自动对X电容进行放电。这种操作允许在选择X电容时具有完全的灵活性，以优化差模EMI滤波并降低电感成本，同时不改变功耗。设计时只需为所使用的X电容值选择合适的器件和外部电阻值，可提供符合国际安全标准的最坏情况下小于1秒的RC时间常数。两引脚IC的简单性和耐用性使其成为满足EuP Lot 6要求的系统的理想选择。该系列有825V和1000V两种电压等级，所需的额定电压取决于应用的浪涌要求和电路配置。
- 商品型号
- CAP005DG-TL
- 商品编号
- C566758
- 商品封装
- SO-8
- 包装方式
- 编带
- 商品毛重
- 0.13克(g)
商品参数
参数完善中
商品概述
当施加交流电压时，CAPZero会阻断X电容器安全放电电阻中的电流流动，将功率损耗减少到小于5 mW，或在230 VAC时几乎为零。当交流电压断开时，CAPZero通过连接串联放电电阻自动对X电容器进行放电。这种操作允许在选择X电容器时具有完全的灵活性，以优化差模EMI滤波并降低电感器成本，而不会改变功耗。
使用CAPZero进行设计只需根据所使用的X电容器值从表1中选择合适的CAPZero器件和外部电阻值即可。这一设计选择将在交流电源断开时提供一个最坏情况下的RC时间常数，该时间常数小于国际安全标准要求的1秒。
两引脚CAPZero IC的简单性和坚固性使其成为满足EuP Lot 6要求的系统设计的理想选择。
CAPZero系列有两种电压等级：825 V和1000 V。所需的电压等级取决于应用的浪涌要求和电路配置。有关详细信息，请参见关键应用考虑部分。
应用领域
- 所有带X电容>100nF的ACDC转换器
- 需要EuP第六批规定的电器
- 需要超低空载功耗的适配器
- 所有需要极低待机功耗的转换器
