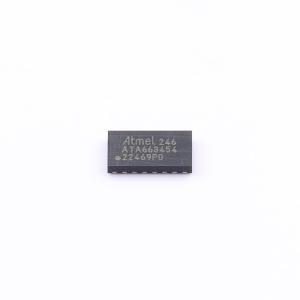

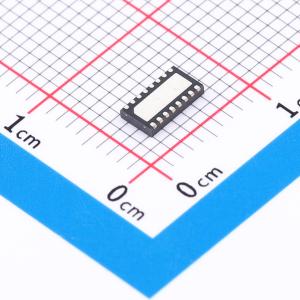

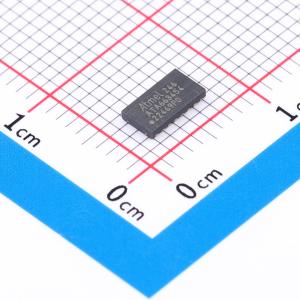

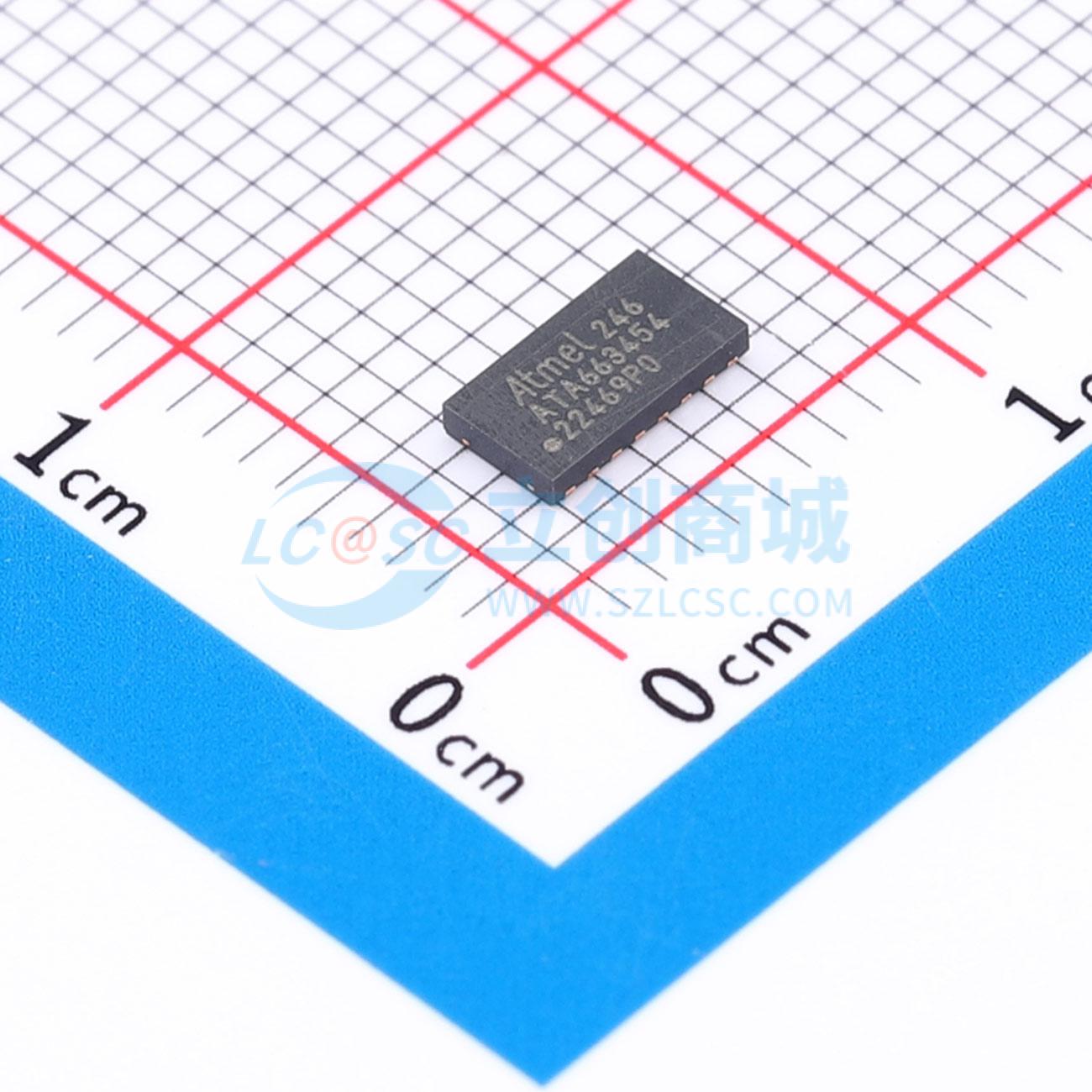

ATA663454-GDQW
LIN系统基础芯片，包括LIN收发器、电压调节器、窗口看门狗和高边开关
- 描述
- LIN系统基础芯片，包含LIN收发器、电压调节器、窗口看门狗和高边开关。
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- ATA663454-GDQW
- 商品编号
- C5225736
- 商品封装
- VDFN-16(3x5.5)
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LIN收发器 | |
| 类型 | 收发器 | |
| 驱动器数 | - | |
| 接收器数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | - | |
| 数据速率 | 20Kbps | |
| 工作温度 | -40℃~+150℃ |
商品概述
ATA663431/54是新一代系统基础芯片（SBC），集成了完全符合LIN规范2.0、2.1、2.2、2.2A、ISO 17987 - 4和SAEJ2602 - 2的LIN收发器，具备低压差稳压器（3.3V/5V/85 mA）、窗口看门狗和高端开关。这种组合使得在LIN总线系统中开发简单但功能强大的节点成为可能。 ATA663431/54旨在处理车辆中的低速数据通信（如便利电子设备）。LIN驱动器改进的斜率控制确保了高达20 Kbaud的安全数据通信。总线输出设计可承受高电压。睡眠模式和静默模式即使在LIN总线浮空或短路的情况下也能保证最小的电流消耗。
商品特性
- 符合ISO 26262功能安全标准
- 最高40V的电源电压
- 工作电压V_VS = 5V至28V
- 电源电流 - 睡眠模式：典型值10 μA - 静默模式：典型值47 μA - 低电源电压（2V < V_VS < 5.5V）下极低的电流消耗：典型值150 μA
- 线性低压差稳压器，85 mA电流能力： - 等效串联电阻（ESR）为0Ω的多层陶瓷（MLC）电容器 - 正常、故障安全和静默模式 ATA663454：V_VCC = 5.0V，±2% ATA663431：V_VCC = 3.3V，±2% - 睡眠模式：VCC关闭
- 带开漏复位输出（NRES，4 ms复位时间）的VCC欠压检测
- 稳压器具备短路和过温保护
- 可通过外部电阻调节看门狗时间
- 看门狗负触发输入
- 跛行回家看门狗故障输出
- 符合LIN 2.0、2.1、2.2、2.2A、ISO 17987 - 4和SAEJ2602 - 2的LIN物理层
- 总线引脚具备相对于地和电池的过温和短路保护
- 高端开关
- 通过LIN总线（100 µs显性）、WKin引脚和CL15引脚唤醒功能
- 唤醒源识别
- TXD超时定时器
- 先进的电磁兼容性（EMC）和静电放电（ESD）性能
- 满足原始设备制造商（OEM）“汽车应用中LIN硬件要求修订版1.3”
- 符合ISO 7637的干扰和损坏保护
- 通过AEC - Q100和AEC - Q006认证
- 封装：带可焊侧翼的3×5.5 mm 16引脚VDFN（湿度敏感度等级1）
