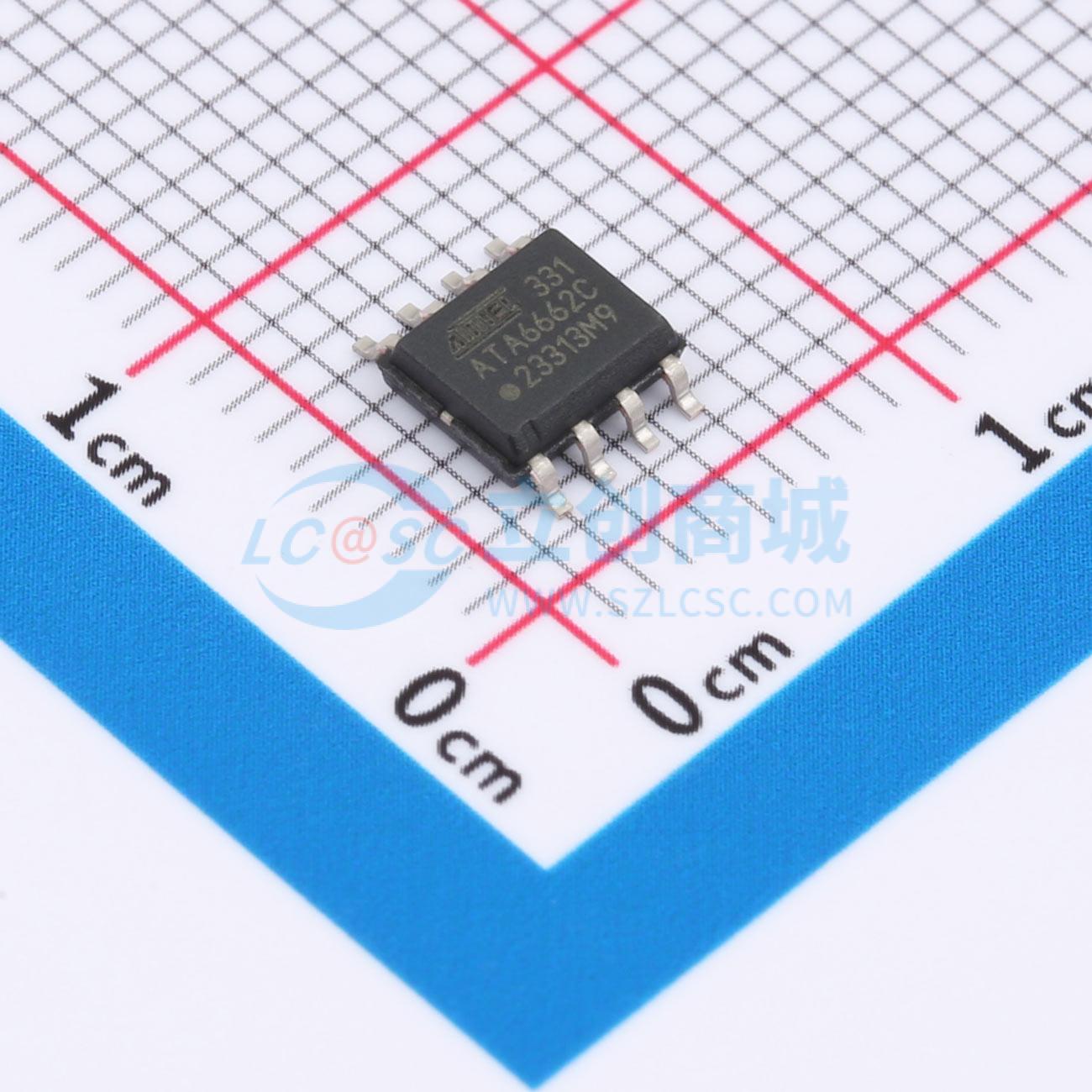

ATA6662C-GAQW

描述: ATA6662C 是一款完全集成的LIN收发器，符合LIN规范2.0、2.1和SAE J2602-2。它接口于LIN协议处理器和物理层。该设备设计用于处理车辆中的低速数据通信，例如在便利电子系统中。改进的斜率控制确保了最高达20Kbaud的安全数据通信。睡眠模式保证了最低的电流消耗。 ATA6662C具有先进的EMI和ESD性能。
品牌名称: MICROCHIP(美国微芯)
商品型号: ATA6662C-GAQW
商品编号: C5225743
商品封装: SOIC-8-150mil
包装方式: 编带
商品毛重: 0.129克(g)

商品参数

商品概述

爱特梅尔（Atmel）ATA6662C是一款完全集成的LIN收发器，符合LIN规范2.0、2.1和SAEJ2602 - 2。它用于连接LIN协议处理器和物理层。该器件专为处理车辆中的低速数据通信而设计，例如应用于便利电子设备。LIN驱动器改进的斜率控制可确保高达20Kbaud的数据安全通信。睡眠模式可保证最低的电流消耗。爱特梅尔ATA6662C具有出色的电磁干扰（EMI）和静电放电（ESD）性能。

商品特性

工作电压范围：5V至27V
波特率高达20Kbaud
根据LIN规范2.0、2.1和SAEJ2602 - 2改进了压摆率控制
与3.3V和5V器件完全兼容
发送数据（TXD）时具有显性超时功能
正常模式和睡眠模式
通过LIN总线唤醒功能（90µs显性）
通过WAKE引脚外部唤醒（35µs低电平）
通过INH引脚控制外部稳压器
睡眠模式下待机电流极低<10µA
唤醒源识别
总线引脚针对地和电池短路保护
若V_BAT断开，LIN输入电流<2µA
过温保护
高电磁兼容性（EMC）水平
根据ISO/CD 7637进行干扰和损坏保护
满足原始设备制造商（OEM）“汽车应用中LIN硬件要求修订版1.0”

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	LIN收发器
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	5V~27V

	属性	参数值
	工作温度	-40℃~+150℃
	工作电流	2mA
	静态电流	20uA
	静电保护	±6kV
