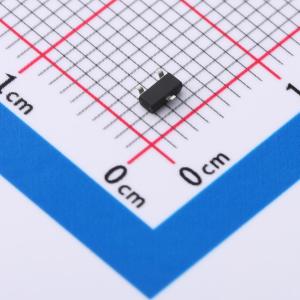

温馨提醒：图片仅供参考，商品以实物为准
YJL3401-ES
1个P沟道 耐压:30V 电流:4.5A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- P沟道，-30V，-4.2A，42mΩ@-10V，-0.8V@-250uA；应用领域：DC/DC转换、负载开关、开关电路、继电器、驱动器、LED驱动器、电机控制模块、电源管理模块等。
- 品牌名称
- ElecSuper(静芯微)
- 商品型号
- YJL3401-ES
- 商品编号
- C5224201
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.056克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 类型 | 1个P沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 3.5A | |
| 导通电阻(RDS(on)) | 49mΩ | |
| 耗散功率(Pd) | 900mW |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 500mV@250uA | |
| 栅极电荷量(Qg) | 9.4nC@4.5V | |
| 输入电容(Ciss@Vds) | 954pF | |
| 反向传输电容(Crss) | 77pF@15V | |
| 工作温度 | -55℃~+150℃ |
商品概述
NCE2302-ES是N沟道增强型MOS场效应晶体管。采用先进的沟槽技术和设计，可在低栅极电荷的情况下提供出色的漏源导通电阻（R_DS(ON)）。该器件适用于DC-DC转换、电源开关和充电电路。标准产品NCE2302-ES为无铅产品。
商品特性
- 30V,RDS(ON) = 42 m Ω(典型值)@ VGS = -10 V;RDS(ON) = 49 m Ω(典型值)@ VGS = -4.5 V
- 快速开关
- 高密度单元设计,实现低RDS(ON)
- 材料:无卤素
- 可靠耐用
- 雪崩额定
- 低泄漏电流
应用领域
- PWM 应用
- 负载开关
- 便携式/台式 PC 的电源管理
- DC/DC 转换
