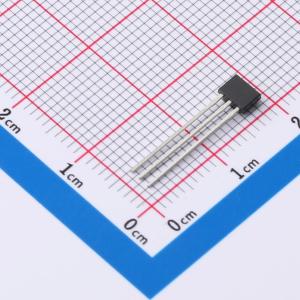

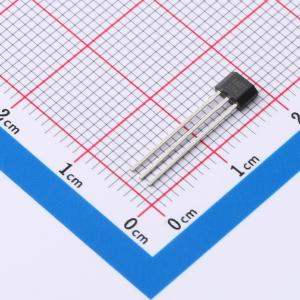

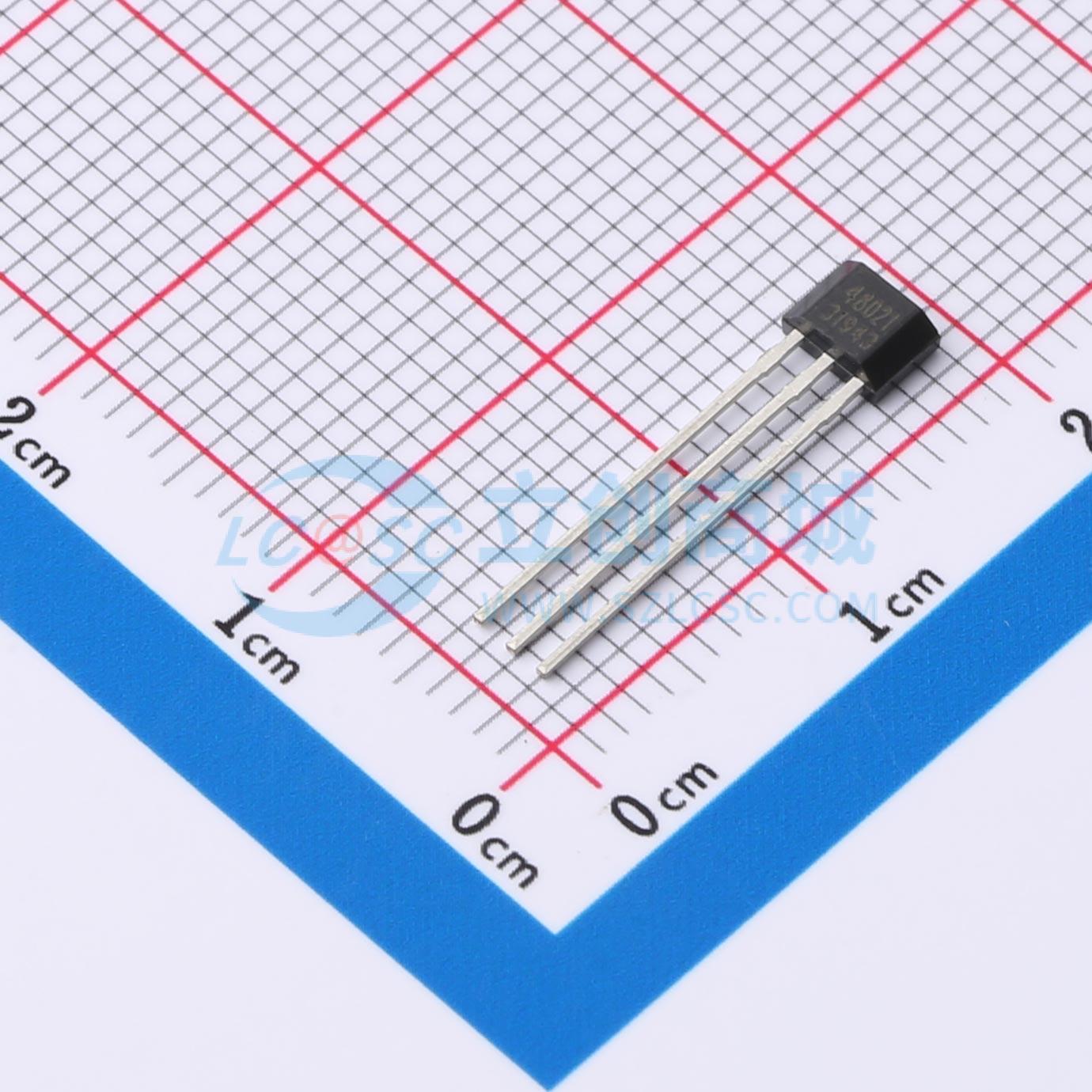

温馨提醒：图片仅供参考，商品以实物为准
EST248TGUA
EST248TGUA
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 超高灵敏度全极型微功耗霍尔开关传感器,2.5-5.5V
- 品牌名称
- Innosen(易良盛)
- 商品型号
- EST248TGUA
- 商品编号
- C5223671
- 商品封装
- TO-92S
- 包装方式
- 袋装
- 商品毛重
- 0.11克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 霍尔开关 | |
| 类型 | 全极型 | |
| 电源电压 | 2.5V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| Bop-工作点(Gs) | ±14Gs | |
| Brp-释放点(Gs) | ±10Gs | |
| 工作温度 | -40℃~+125℃ |
商品概述
EST248TG 是一款基于混合信号 CMOS 技术的全极型霍尔效应传感器，这款 IC 采用了先进的斩波稳定技术，因而能够提供准确而稳定的磁开关点。 在电路设计上，EST248TG 提供了一个内嵌的受控时钟机制来为霍尔器件和模拟信号处理电路提供时钟源，同时这个受控时钟机制可以发出控制信号使得消耗电流较大的电路周期性的进入“休眠”模式；同样通过这个机制，芯片被周期性地“唤醒”并且根据预定好的磁场强度阈值检测外界穿过霍尔器件磁场强度的大小。如果磁通密度高于“工作点”阈值或者低于“释放点”阈值，则开漏输出晶体管被驱动并锁存成与之相对应的状态。而在“休眠”周期中，输出晶体管被锁定在其先前的状态下。在电池供电应用中，这种设计对于延长工作寿命提供了最好支持。 EST248TG 的输出晶体管在面向封装标示的一面存在一定强南极或北极磁场时会被锁定在开(BOP)状态，而在无磁场时锁定在关 (BRP) 状态。
商品特性
- 微功耗
- 电池供电应用
- 全极性的输出开关
- 工作电压可低至 2.5V
- 超高灵敏度 ±14GS
- 开漏输出
应用领域
- 固态开关
- 弱磁检测
- 扫地机磁条检测
- 低占空比替代簧片管的磁传感开关
