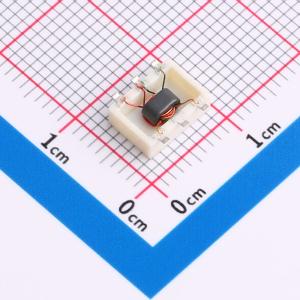

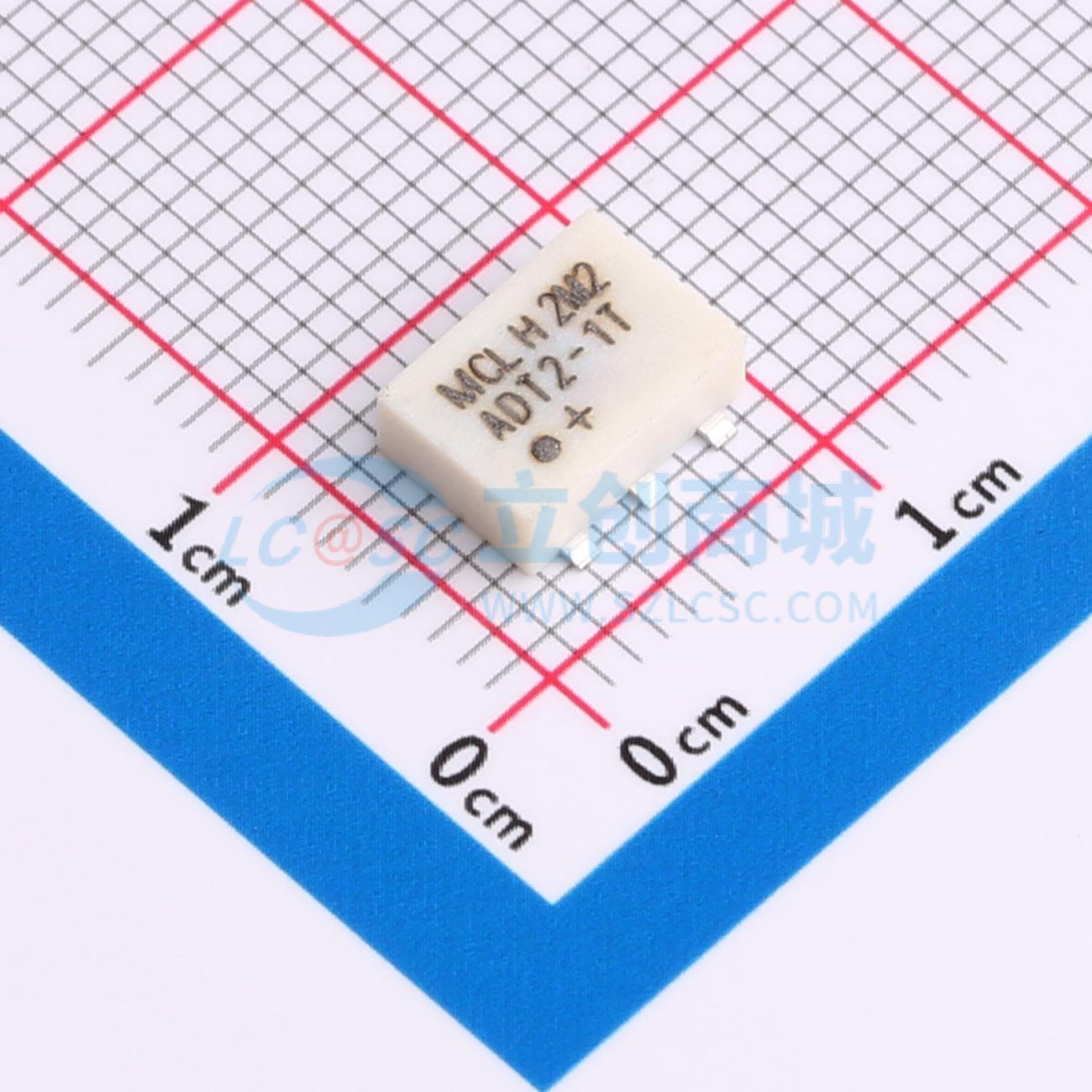

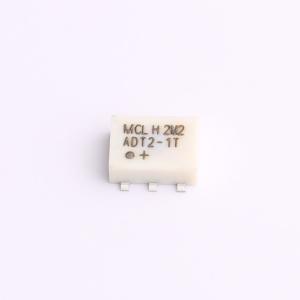

温馨提醒：图片仅供参考，商品以实物为准
ADT2-1T+
ADT2-1T+
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ADT系列表面贴装RF变压器，具有优异的回波损耗和幅度不平衡性能，适用于阻抗匹配和平衡放大器应用。
- 品牌名称
- Mini-Circuits
- 商品型号
- ADT2-1T+
- 商品编号
- C5223988
- 商品封装
- SMD-6P
- 包装方式
- 编带
- 商品毛重
- 0.47克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 巴伦(balun) | |
| 频率范围 | 400kHz~450MHz | |
| 阻抗比-不平衡/平衡 | 1:2 | |
| 插入损耗(最大值) | - |
| 属性 | 参数值 | |
|---|---|---|
| 相位差 | 1° | |
| 幅度差(最大值) | 0.2dB | |
| 回波损耗(最小值) | 18dB | |
| 工作温度 | -20℃~+85℃ |
商品特性
- 优异的回波损耗，在1 dB带宽内典型值为18 dB
- 优异的幅度不平衡度，在1 dB带宽内典型值为0.2 dB，相位不平衡度在1 dB带宽内典型值为1度
- 可水洗
- 受美国专利6,133,525保护
应用领域
- 阻抗匹配
- 平衡放大器
