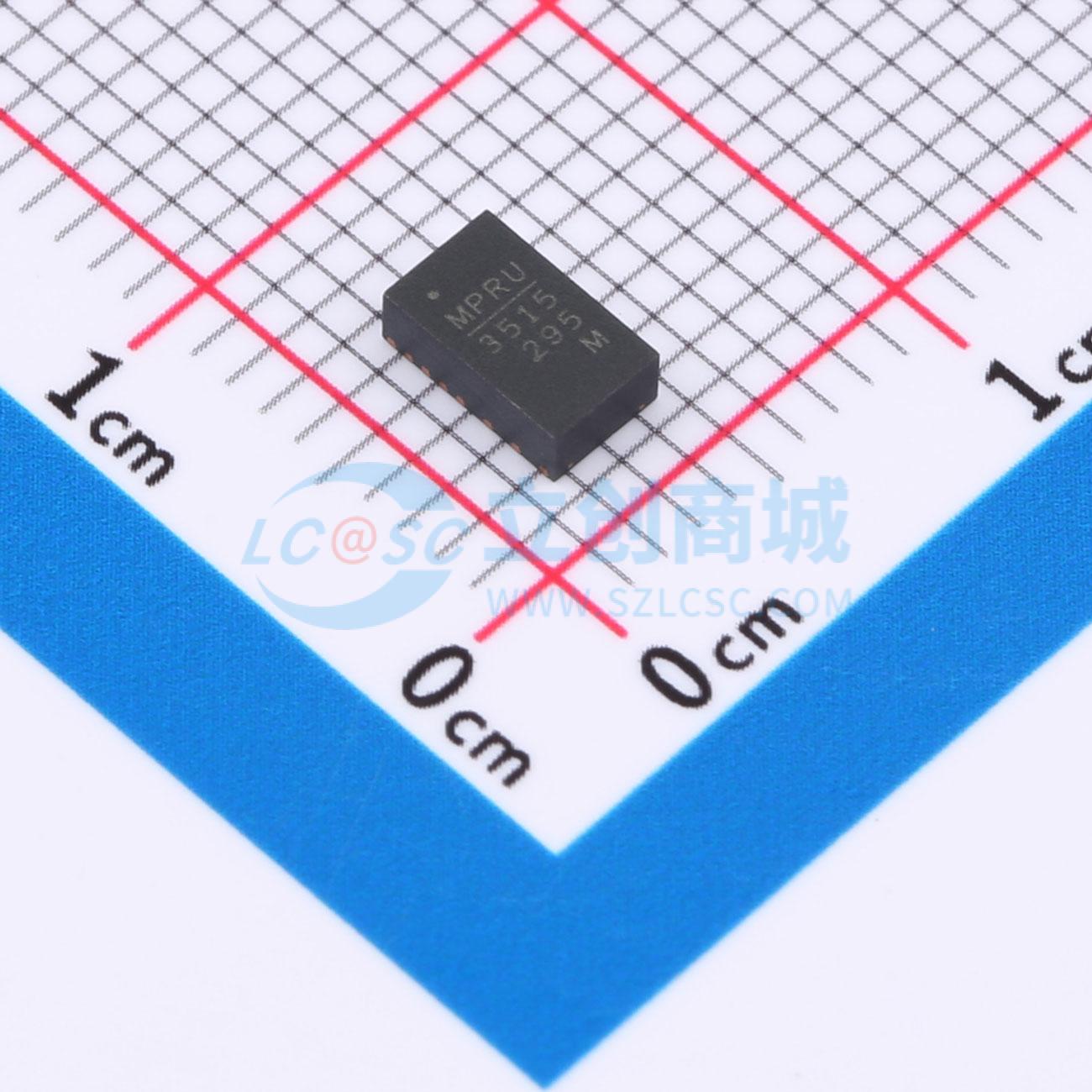

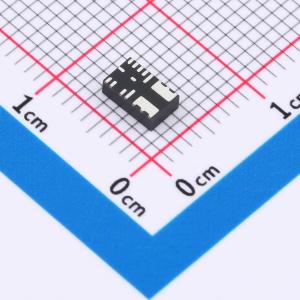

温馨提醒：图片仅供参考，商品以实物为准
MPM3515GQV-AEC1-Z
36V、1.5A模块，集成电感的同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MPM3515是一款同步整流降压转换器，内置功率MOSFET、电感和电容。MPM3515提供了非常紧凑的解决方案，仅需四个外部元件，就能在较宽的输入电源范围内实现1.5A的连续输出电流，并具备出色的负载和线性调节能力。MPM3515以2.2MHz的开关频率工作，可实现快速的负载瞬态响应。全面的保护功能包括过流保护（OCP）和热关断。MPM3515消除了设计和制造风险，同时显著缩短了产品上市时间。MPM3515采用节省空间的QFN - 17（3mmx5mmx1.6mm）封装。
- 品牌名称
- MPS(芯源)
- 商品型号
- MPM3515GQV-AEC1-Z
- 商品编号
- C5221079
- 商品封装
- QFN-17(3x5)
- 包装方式
- 编带
- 商品毛重
- 0.123克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源模块 | |
| 功能类型 | 降压型 | |
| 工作电压(Vin) | 4V~36V | |
| 输出电压(Vout) | 800mV~30.6V | |
| 输出电流(最大值) | 1.5A | |
| 静态电流(Iq) | 600uA |
| 属性 | 参数值 | |
|---|---|---|
| 开关频率 | 2.2MHz | |
| 特性 | 过流保护；过热保护 | |
| 长度 | 5mm | |
| 宽度 | 3mm | |
| 高度 | 1.6mm | |
| 工作温度 | -40℃~+125℃ |
商品概述
MPM3515是一款同步整流降压转换器，内置功率MOSFET、电感和电容。MPM3515提供了非常紧凑的解决方案，仅需四个外部元件，就能在较宽的输入电源范围内实现1.5A的连续输出电流，并具备出色的负载和线性调节能力。MPM3515以2.2MHz的开关频率工作，可实现快速的负载瞬态响应。 全面的保护功能包括过流保护（OCP）和热关断。 MPM3515消除了设计和制造风险，同时显著缩短了产品上市时间。 MPM3515采用节省空间的QFN - 17（3mmx5mmx1.6mm）封装。
商品特性
- 完整的开关模式电源
- 4V至36V宽工作输入范围
- 1.5A连续负载电流
- 90mΩ/50mΩ低RDS(ON)内部功率MOSFET
- 固定2.2MHz开关频率
- 高输入电压时频率折返
- 450kHz至2.2MHz频率同步
- 强制连续导通模式（CCM）
- 电源正常（PG）指示
- 带谷值电流检测和打嗝功能的过流保护（OCP）
- 热关断
- 输出从0.8V可调
- 采用QFN - 17（3mmx5mmx1.6mm）封装
- 符合CISPR25 5级标准
- 提供可焊侧翼封装
- 符合AEC - Q100 1级标准
应用领域
- 工业控制
- 汽车
- 医疗和成像设备
- 电信应用
- 分布式电源系统
