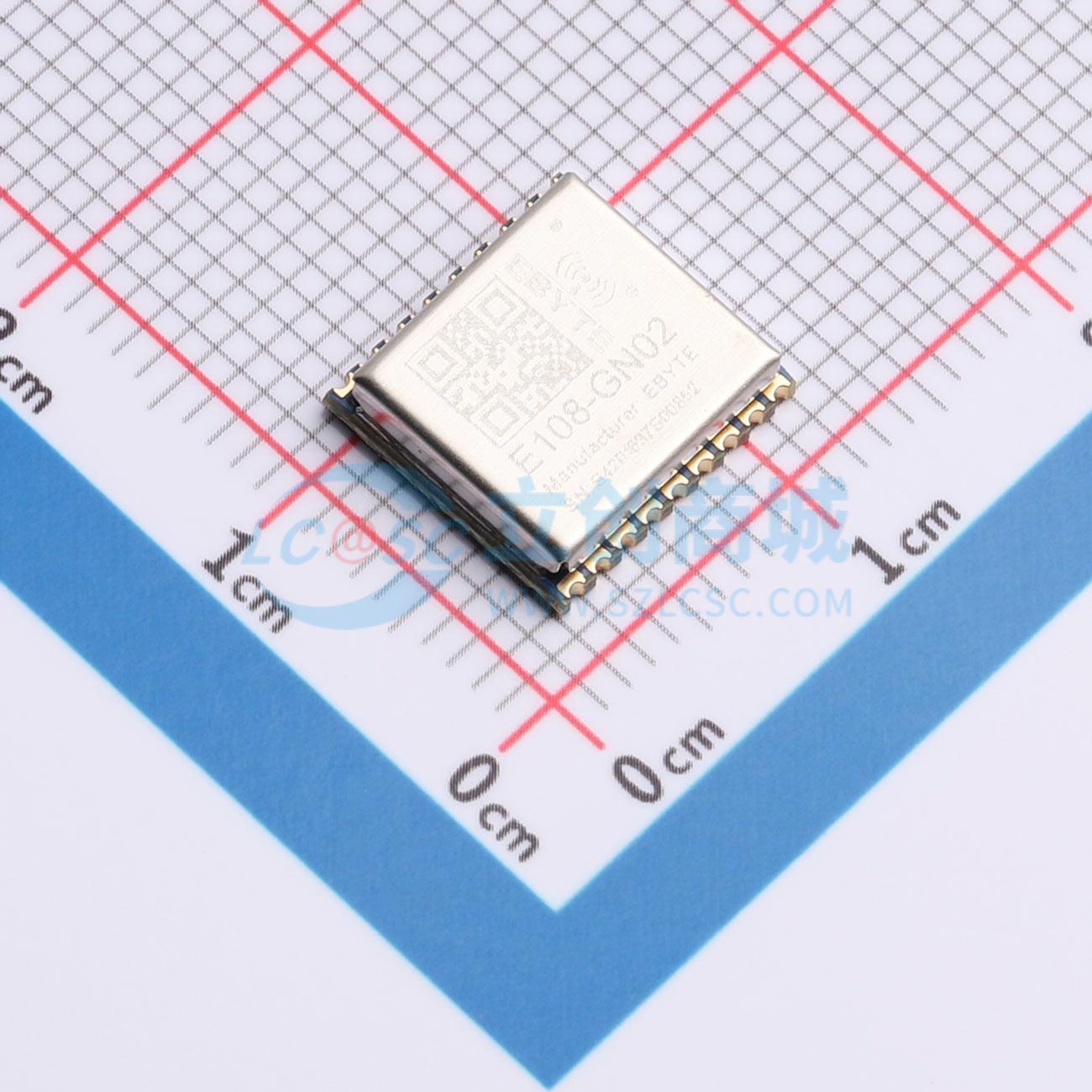

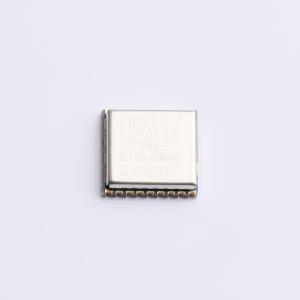

温馨提醒：图片仅供参考，商品以实物为准
E108-GN02
高性能、高集成度、低功耗、低成本的多模定位导航模块，支持多系统定位，采用射频基带一体化设计，支持多种接口
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 本产品仅限民用/工业用途。严禁用于军事、航天、核能及任何受制裁领域。
- 品牌名称
- EBYTE(亿佰特)
- 商品型号
- E108-GN02
- 商品编号
- C5221085
- 商品封装
- LCC-18
- 包装方式
- 编带
- 商品毛重
- 3.8克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 卫星定位模块 | |
| GNSS类型 | GLONASS；BDS；GPS | |
| 接口类型 | GPIO；UART | |
| 工作电压 | 2.8V~4.2V | |
| 工作电流 | 20mA@3.3V |
| 属性 | 参数值 | |
|---|---|---|
| 灵敏度 | -166dBm | |
| 水平位置精确度 | 2.5m | |
| 冷启动-首次定位时间(TTFF) | 27.5s | |
| 工作温度 | -35℃~+85℃ |
商品概述
E108-GN 系列是一款高性能、高集成度、低功耗、低成本的多模卫星定位导航模块，支持 BDS/GPS/GLONASS，体积小、功耗低，可用于车载导航、智能穿戴、无人机等 GNSS 定位的应用中，而且提供了和其他模块厂商兼容的软、硬件接口，大幅减少了用户的开发周期。 该模块采用了射频基带一体化设计，集成了 DC/DC、LDO、射频前端、低功耗应用处理器、RAM、Flash 存储、RTC 和电源管理等，支持晶振或外部引脚时钟输入，可通过纽扣电池或法拉电容给 RTC、备份 RAM 供电，以减少首次定位时间。还支持多种方式与其他外设相连，支持 UART、GPIO 接口，如需要 I2C、SPI 接口，请联系客服定制。
商品特性
- 支持 BDS/GPS/GLONASS 多系统联合定位和单系统独立定位
- D-GNSS 差分定位，A-GNSS 辅助定位，星历预测，DR 组合导航应用，最快数据更新率 10Hz
- 32 位应用处理器，最高频率 133MHz，支持频率动态调整
- 支持 PPS 输出
- 内置复位控制器
- 支持 UART、GPIO 接口
- RTC：支持 32.768KHz±20ppm 晶振，1.1V RTC 时钟输出，支持外部信号唤醒
- 输出格式：支持 NMEA0183V4.1 及以前版本，最大固定更新频率可达 10Hz
- 高灵敏度：捕获冷启动 -149dBm，热启动 -162dBm，追踪 -166dBm
- 软硬件兼容其他厂家的，大幅度减少了用户的开发周期
应用领域
- 车载定位与导航设备
- 可穿戴设备，如 GPS 跟踪器等
- 无人机定位、工业电脑等
- 对 GNSS 定位或导航有需求的行业设备
