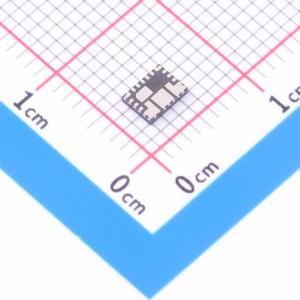

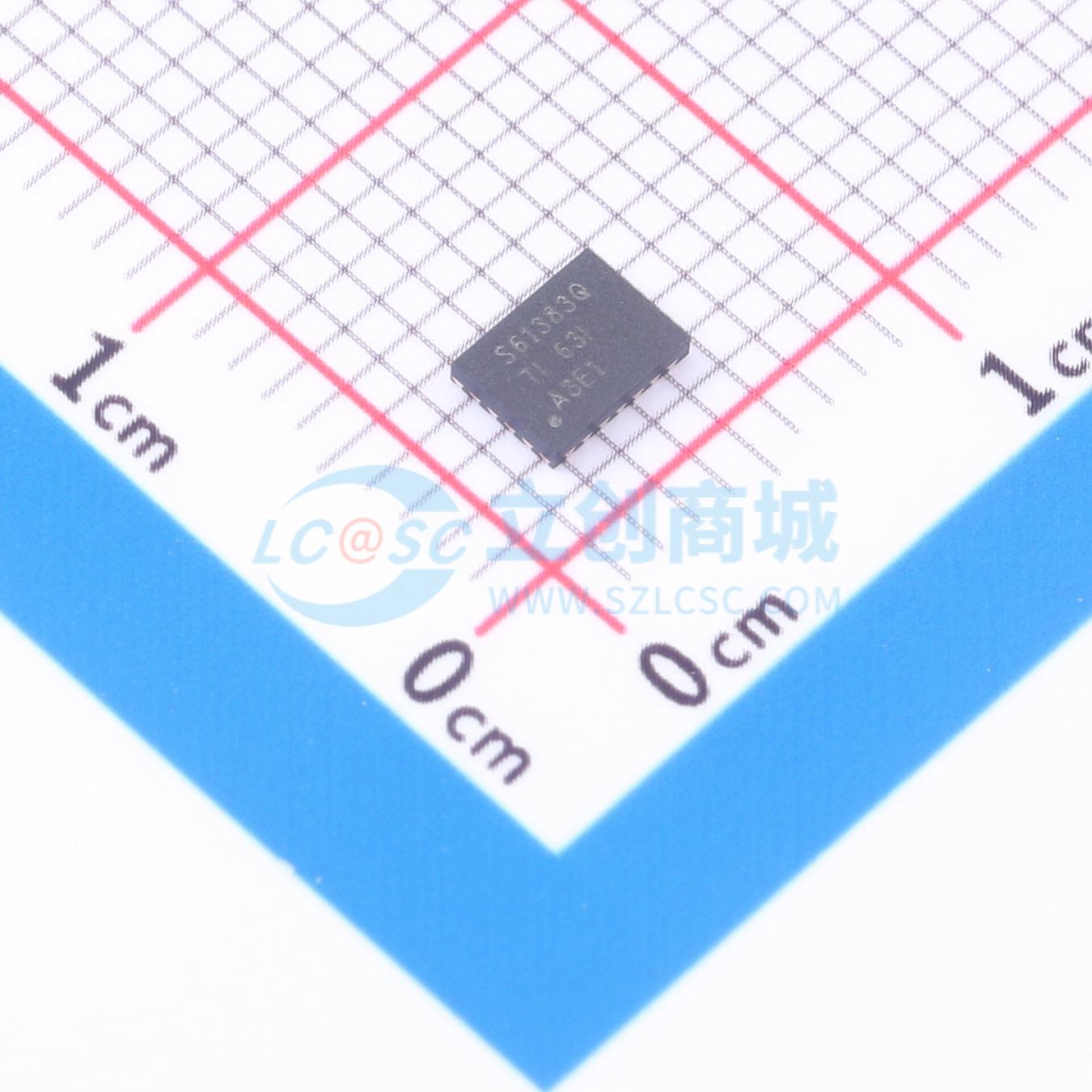

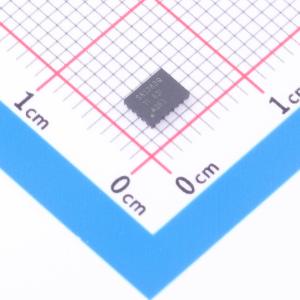

TPS61383QRAVRQ1

TPS61383-Q1 是一款 400kHz、40V、30A 汽车专用双向升压转换器/具有电池运行状况检测功能的降压充电器，专为 TBOX 或 eCall 等备用电源系统设计。该转换器在 VOUT 引脚上支持高达 40V 的最大电压，可承受负载突降情况，并支持直接连接 12V 的汽车电池。TPS61383-Q1 集成了 I2C 可配置降压/LDO充电器，支持镍氢电池、锂离子电池、磷酸铁锂电池、超级电容器。TPS61383-Q1 集成了升压功能，可在 0.5V 至 12V BUB 电压和 5V 至 12V 输出电压下运行。该器件应用具有可选展频的固定频率峰值电流控制方案，从而更大限度地降低 EMI。升压功能支持 5A 至 30A 可编程平均电流限制。TPS61383-Q1 集成了电池运行状况检测功能，可使用恒定电流进行电池放电，并检测电池内部电阻两端的压降。TPS61383-Q1 采用具有可湿性侧面的 3mm × 4mm QFN 封装。

• 符合面向汽车应用的 AEC-Q100 标准
• 器件温度等级 1:–40℃ 至 125℃ 环境工作温度范围
• 功能安全型，可提供用于功能安全系统设计的文档
• 可通过 I2C 编程的降压/LDO 充电器
• 充电器输入电压（VOUT 引脚）高达 20V，最大值高达 40V，可承受负载突降
• 宽电池电压工作范围:0V 至 12V
• 支持 1-5 节镍氢电池、1-2 节锂离子电池、磷酸铁锂电池、1-4 个超级电容器的多化学物电池充电曲线
• 可编程充电电流高达 5A
• 20 秒内将 25F 超级电容器从 0V 充电至 8.1V，适用于电子闩锁应用的快速充电
• 可编程镍氢电池充电计时器高达 32h
• NTC 输入用于监控电池温度
• 可编程升压转换器，支持 12V 汽车电池备用电源系统
• 可编程输出电压范围:5V 至 12V
• 可编程平均电流限制:5A 至 30A
• 升压模式下的备用电池 (BUB) 电压:0.5V 至 12V
• 当 Vout < 2.8V 时，最小启动电压为 3V
• 当 Vout > 2.8V 时，启动电压为 1V
• 在 12V 系统压降时在 20μs 内自动切换至升压模式
• 备用电池运行状况 (SOH) 检测
• 可调节放电电流范围为 0A 至 1.5A
• 电池电压、放电电流和电池温度的多信号模拟输出（AVI 引脚）
• 更低静态电流和泄漏电流
• 待机模式下静态电流为 21μA
• < 1μA 关断电流
• <1μA 连接备用电池的引脚泄漏电流
• 降低 EMI
• 400kHz 固定开关频率
• 可选可编程扩展频谱
• 具有可湿性侧面的 3mm × 4mm 25 引脚封装

• 紧急呼叫 (eCall)
• 电子闩锁
• TBOX 备用电源系统
