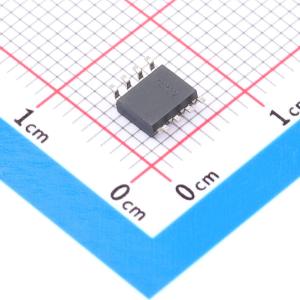

温馨提醒：图片仅供参考，商品以实物为准

XISO6021HDR

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TI(德州仪器)
商品型号: XISO6021HDR
商品编号: C55269497
商品封装: SOIC-8
包装方式: 编带
商品毛重: 1.88克(g)

商品参数

参数完善中

商品概述

ISO602x器件是一款高性能数字隔离器，面向需要达到UL 1577标准最高5000VRMS隔离等级的应用设计。该器件还获得了VDE、TUV和CQC认证，详情请参见安全相关认证章节。ISO602x器件在隔离CMOS或LVCMOS数字I/O的同时，可在极低电源电流下实现高数据速率，具备低传输延迟、低抖动以及低通道间偏斜和器件间偏斜。该系列器件针对隔离屏障两侧不同数量的正向和反向通道、默认输出电平和封装提供了不同的通道配置，详情请参见器件对比章节。双通道器件配置可适配任何双通道设计，包括UART、CAN和数字I/O应用。多个双通道器件或与四通道、六通道器件组合使用，可传输应用所需的任意数量并行I/O、SPI片选、状态或故障信号。

商品特性

具备功能安全能力（规划中），可提供辅助IEC 61508系统设计的文档
支持高带宽和对时钟敏感的应用
最高数据速率达200Mbps
低传输延迟:5V下最大9ns，3.3V下最大10ns
SPI最高支持:5V下27.75MHz，3.3V下25MHz
低脉宽失真:5V下最大1.2ns，3.3V下最大1.2ns
低通道间偏斜:5V下最大1.2ns，3.3V下最大1.2ns
低器件间偏斜:5V下最大3ns，3.3V下最大3ns
支持高通道密度应用
在3.3V、1Mbps条件下，每个通道典型电源电流为0.4mA
采用稳健的SiO2隔离屏障
在1061VRMS工作电压下具备长使用寿命
工作温度范围为-40℃ 至 125℃
最高隔离等级达5000VRMS
最高浪涌能力达10.4kV
共模瞬变抗扰度典型值最高达±175kV/μs
电源电压范围为1.71V 至 5.5V
输入具备过压耐受能力
提供默认输出高（ISO602xH）和默认输出低（ISO602xL）选项
具备稳健的电磁兼容性（EMC）
具备系统级ESD、EFT和浪涌抗扰能力
低辐射
安全相关认证（规划中）涵盖DIN EN IEC 60747-17 (VDE 0884-17)、UL 1577、CSA CAS Notice No. 5A、IEC 62368-1、IEC 61010-1和GB 4943.1认证

应用领域

测试与测量
数据采集
工厂自动化
医疗健康
