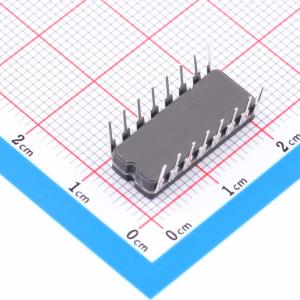

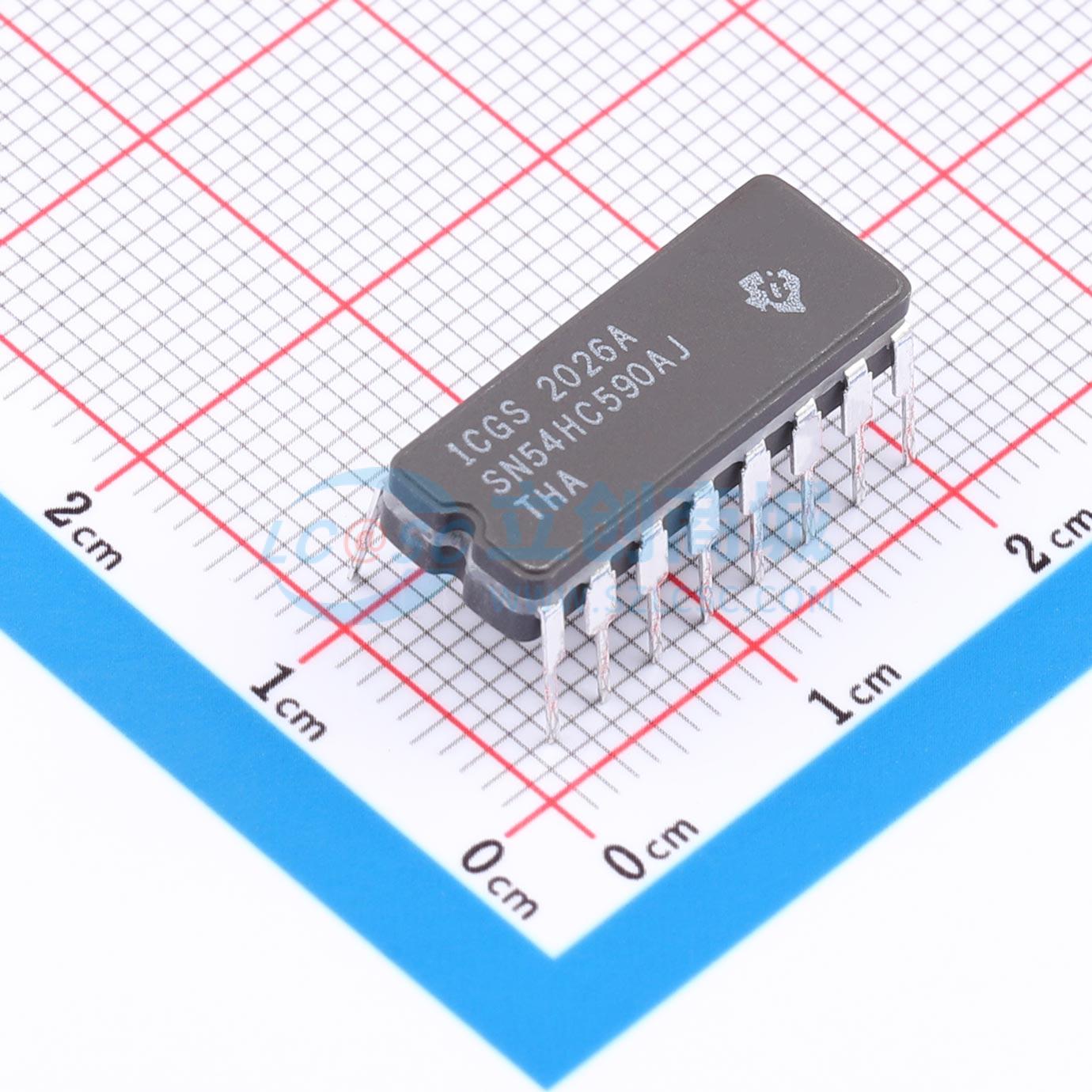

SN54HC590AJ
具有三态输出寄存器的 8 位二进制计数器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN54HC590A 具有三态输出寄存器的 8 位二进制计数器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN54HC590AJ
- 商品编号
- C5218025
- 商品封装
- CDIP-16
- 包装方式
- 管装
- 商品毛重
- 145.833333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 计数器/分频器 | |
| 逻辑类型 | 二进制计数器 | |
| 分辨率(位) | 8 | |
| 系列 | 74HC | |
| 计时方向 | 向上计数器 | |
| 工作电压 | 2V~6V | |
| 元件数 | - | |
| 触发沿 | 上升沿 |
| 属性 | 参数值 | |
|---|---|---|
| 复位方式 | 异步 | |
| 计时方式 | 同步 | |
| 计数速率 | 40MHz | |
| 传播延迟(tpd) | 15ns@6V,50pF | |
| 耗散功率(Pd) | - | |
| 工作温度 | -55℃~+125℃ | |
| 功能特性 | 复位功能；级联计数器 |
商品概述
HC590A器件包含一个输入连接至8位存储寄存器的8位二进制计数器，存储寄存器带有并行输出，二进制计数器和存储寄存器分别配备独立时钟，二进制计数器具备直接清零和计数使能输入，带有纹波进位输出可用于级联，两级扩展可通过将第一级纹波进位输出连接至第二级计数使能实现，更大计数链的级联可通过将每一级的纹波进位输出连接至下一级的计数器时钟输入实现。计数器时钟和寄存器时钟均为上升沿触发，若将两个时钟连接在一起，计数器状态始终比寄存器提前一个计数，内部电路可防止错误时钟触发，产品提供多种封装类型。
商品特性
- 工作电源电压范围2V~6V
- 具备大电流三态并行寄存器输出，可驱动最多15个LSTTL负载
- 低功耗，最大电源电流Icc为80μA
- 典型传输延迟tpd为14ns
- 5V条件下输出驱动电流为±6mA
- 最大输入电流为1μA
- 二进制计数器带有直接清零功能
- 支持级联扩展，可实现更大位数的计数
- 最大电源电压范围为-0.5V~7V
- 输入钳位电流最大为±20mA
- 输出钳位电流最大为±20mA
- 连续输出电流最大为±35mA
- 电源或接地端连续电流最大为±70mA
- 存储温度范围为-65℃~150℃
