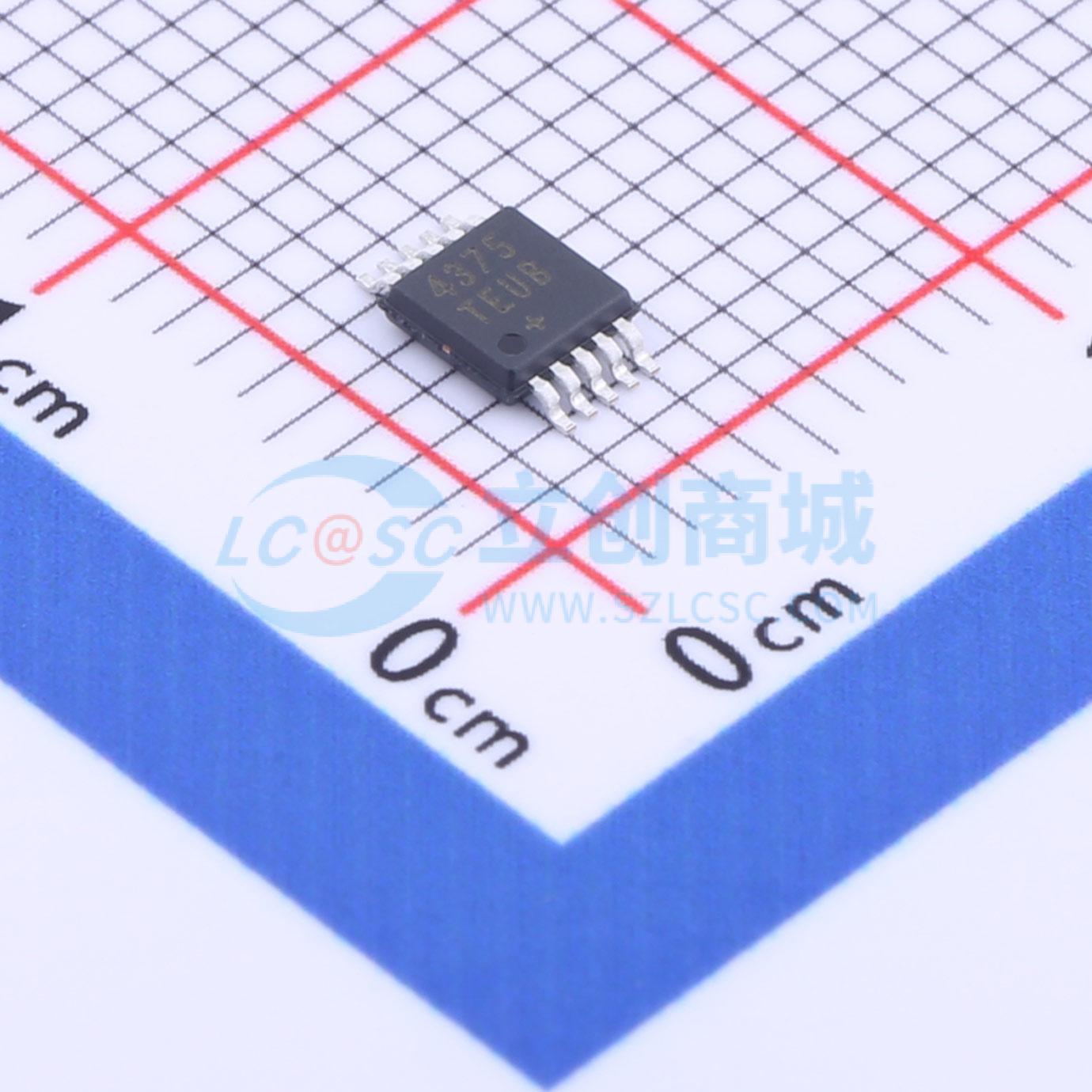

温馨提醒：图片仅供参考，商品以实物为准

MAX4375TEUB+T

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 低成本、微功耗、高边电流检测放大器+比较器+电压基准IC,简便的电流监测/保护电路，采用微小的10引脚封装
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX4375TEUB+T
商品编号: C563595
商品封装: MSOP-10
包装方式: 编带
商品毛重: 0.167克(g)

商品参数

商品概述

MAX4373/MAX4374/MAX4375是低成本、微功耗的高端电流检测监控器，内置高端电流检测放大器、带隙基准源和具有锁存输出的比较器。它们具有电压输出，无需增益设置电阻，非常适合当今的笔记本电脑、手机和其他对电池/直流电流监测至关重要的系统。高端电流监测在电池供电系统中特别有用，因为它不会干扰电池充电器的接地路径。0至+28V的输入共模范围与电源电压无关，确保即使连接到深度放电的电池组时，电流检测反馈仍然有效。 MAX4373/MAX4374/MAX4375的比较器输出采用锁存方式，提供不会振荡的关断标志。此外，MAX4374/MAX4375还包含第二个比较器，用于窗口检测功能。MAX4373/MAX4374/MAX4375有三种不同的增益版本（ΔT = +20V/V，F = +50V/V，H = +100V/V），并使用外部检测电阻来设置输入电压对负载电流的灵敏度。这些特性提供了高度的集成度，从而实现了简单而紧凑的电流检测解决方案。 MAX4373/MAX4374/MAX4375采用单+2.7V至+28V电源供电，功耗为50μA。它们的工作温度范围为扩展工业级（-40°C至+85°C），提供8引脚和10引脚μMAX封装。

商品特性

集成式电流检测解决方案简化高端电流监测
电流检测放大器加上内部比较器和带隙基准源，精度更高
1mV（最大值）输入失调电压
2%（最大值）满量程精度
内部带隙基准源（±1.6%精度）
高精度+2V至+28V共模范围，低至0V仍可正常工作，与电源电压无关，确保即使电池组深度放电时也能进行电流监测
低功耗，延长电池使用寿命
50μA电源电流
单+2.7V至+28V工作电源
锁存比较器输出，消除振荡
三种增益版本（+20V/V、+50V/V、+100V/V）支持不同尺寸的电池组

应用领域

笔记本电脑
便携式/电池供电系统
智能电池组/充电器
手机
电源管理系统
通用系统/板级电流监测
精密电流源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	特殊功能放大器
	工作温度	-40℃~+85℃
	最大电源宽度(Vdd-Vss)	28V
	输入失调电压(Vos)	2000uV

	属性	参数值
	共模抑制比(CMRR)	85dB
	输入偏置电流(Ib)	2500nA
	静态电流(Iq)	50000nA
	单电源	2.7V~28V
