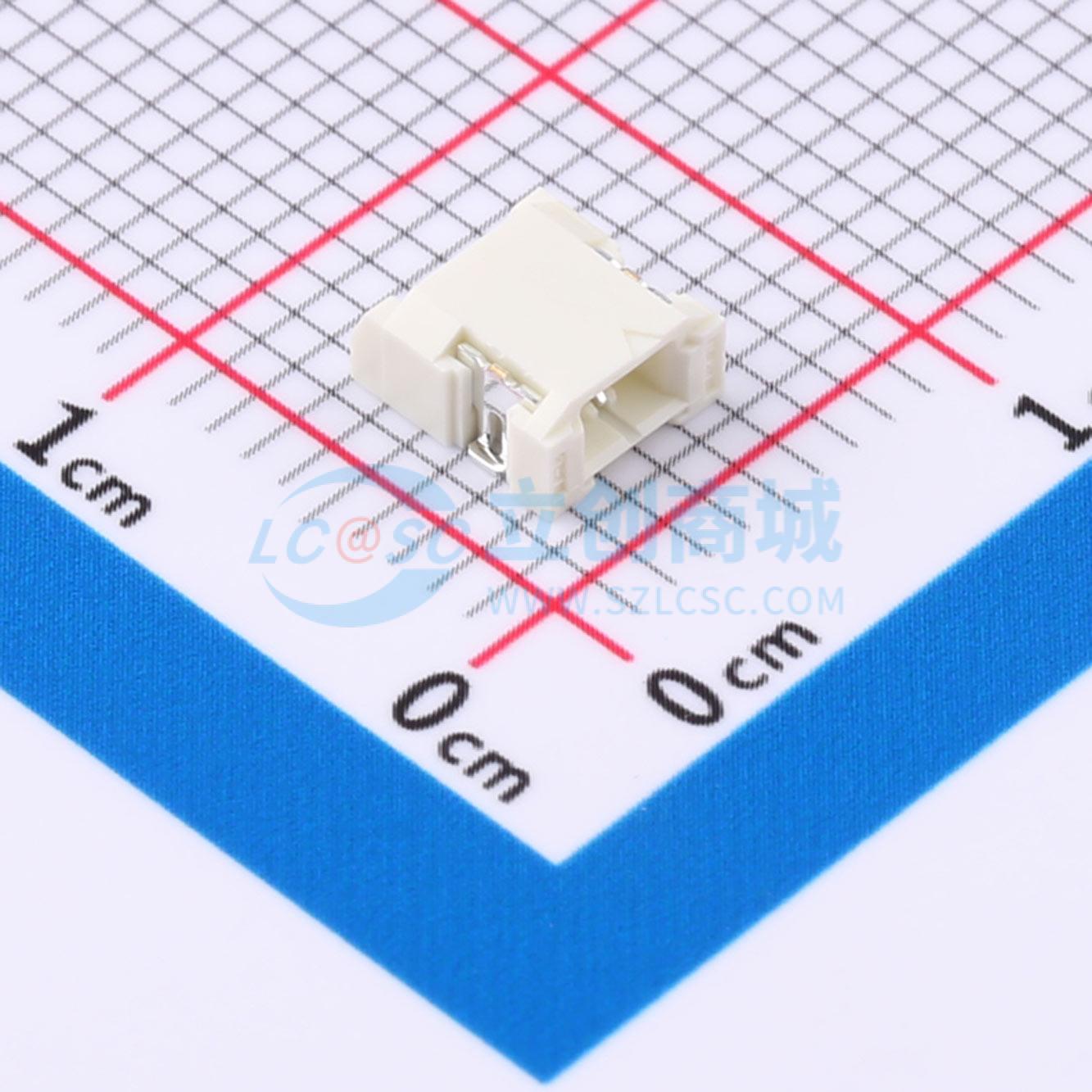

温馨提醒：图片仅供参考，商品以实物为准
01R-LEBSS-TB(LF)(SN)
1x1P 直插
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 考虑到LED设备的发光特性,该连接器专为LED照明设计为薄型连接器(高度:2.7mm),实现了节省空间。PCB之间的水平连接,并安装了吸收PCB未对准的机制,考虑到连接器的并行使用。具有高接触压力的叉型触点(插座侧)和足够的配合行程,即使PCB因热膨胀和收缩,也能提供稳定的接触性能。
- 品牌名称
- JST
- 商品型号
- 01R-LEBSS-TB(LF)(SN)
- 商品编号
- C563597
- 商品封装
- 插件
- 包装方式
- 编带
- 商品毛重
- 0.151克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线对板针座 | |
| 插针结构 | 1x1P | |
| 安装方式 | 直插 | |
| 总PIN数 | 1P | |
| 排数 | 1 | |
| 每排PIN数 | 1 | |
| 额定电流 | 3A | |
| 触头材质 | 铜合金 |
| 属性 | 参数值 | |
|---|---|---|
| 触头镀层 | 锡 | |
| 工作温度 | -55℃~+105℃ | |
| 额定电压 | 300V | |
| 塑料材质 | PA9T | |
| 阻燃等级 | UL94V-0 | |
| Z轴-板上高度 | 2.7mm | |
| X轴-板上底边长度(间距线) | 5.4mm |
