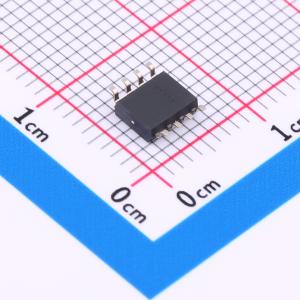

温馨提醒：图片仅供参考，商品以实物为准
OPA2310IDR
双通道、5.5V、3MHz、高输出电流(150mA)、快速关断(1us) 运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- OPA2310 双通道、5.5V、3MHz、高输出电流 (150mA)、快速关断 (1μs) 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA2310IDR
- 商品编号
- C5214284
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 7V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 3MHz | |
| 输入失调电压(Vos) | 1.3mV | |
| 输入失调电压温漂(Vos TC) | 500nV/℃ | |
| 压摆率(SR) | 3V/us | |
| 输入偏置电流(Ib) | 30pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 25pA | |
| 噪声密度(eN) | 16nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 85dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 165uA | |
| 输出电流 | 150mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 1.5V~5.5V | |
| 双电源(Vee~Vcc) | -2.75V~2.75V |
商品概述
OPAx310 系列运算放大器包括单通道 (OPA310)、双通道 (OPA2310) 和四通道 (OPA4310) 低压（1.5V 至 5.5V）高输出电流运算放大器，具有轨至轨输入和输出摆幅功能。OPAx310S 还具有非常快的关断响应，启用时间通常为 0.9μs，当应用涉及放大器信号链的占空比时，可以节省功耗。OPAx310 系列具有强大的 ESD 性能和失效防护输入 ESD 结构，输入端与正电源轨之间无二极管连接。 OPAx310 提供电源板、标准、小型封装等型号，并具有内部电流限制保护和热关断保护功能，可在以高输出电流运行时实现更高的稳健性。OPAx310 的摆幅非常接近电源轨，并且在 5.5V 电源电压下的整个温度范围内短路电流最小为 75mA。通过仔细并联连接多个运算放大器，可以提高输出电流能力。OPAx310 器件非常适合 LED 驱动器、LCD 驱动器、激光驱动器和 TEC 驱动器应用，也可用作基准缓冲器、保护放大器或分立式 LDO。 OPAx310 系列的稳健设计有助于简化电路设计。这些运算放大器集成了 RFI 和 EMI 抑制滤波器，在输入过驱条件下不会出现相位反转。这些器件还提供出色的交流性能，增益带宽为 3MHz，无自持振荡时的容性负载高达 250pF，使设计人员能够实现更高的性能和更低的功耗。
商品特性
- 高输出电流：5.5V 时 lSC 为 ±150 mA（典型值）
- 从关断状态快速使能：0.9μs（典型值）
- 宽工作电源电压：1.5V 至 5.5V
- 低输入失调电压：±250 μv（典型值）
- 失效防护输入：输入端与 V+ 之间没有二极管
- 优化的静态电流：165 μA/通道（典型值）
- 轨至轨输入和输出
- 增益带宽积：5.5V 时为 3 MHz（典型值）
- 热本底噪声：16nV/√Hz（典型值）
- 单位增益稳定
- 驱动高达 250pF 的电容，而不会出现持续振荡
- 内置 RFI 和 EMI 滤波输入引脚
- 工作温度范围：-40°C 至 125°C
应用领域
- 光学模块
- 基准缓冲器、保护放大器
- 麦克风前置放大器
- 照明和 LED 驱动器
- 4 mA 至 20 mA 环路驱动器
- 可编程电流源
- 低侧电流感测电路
