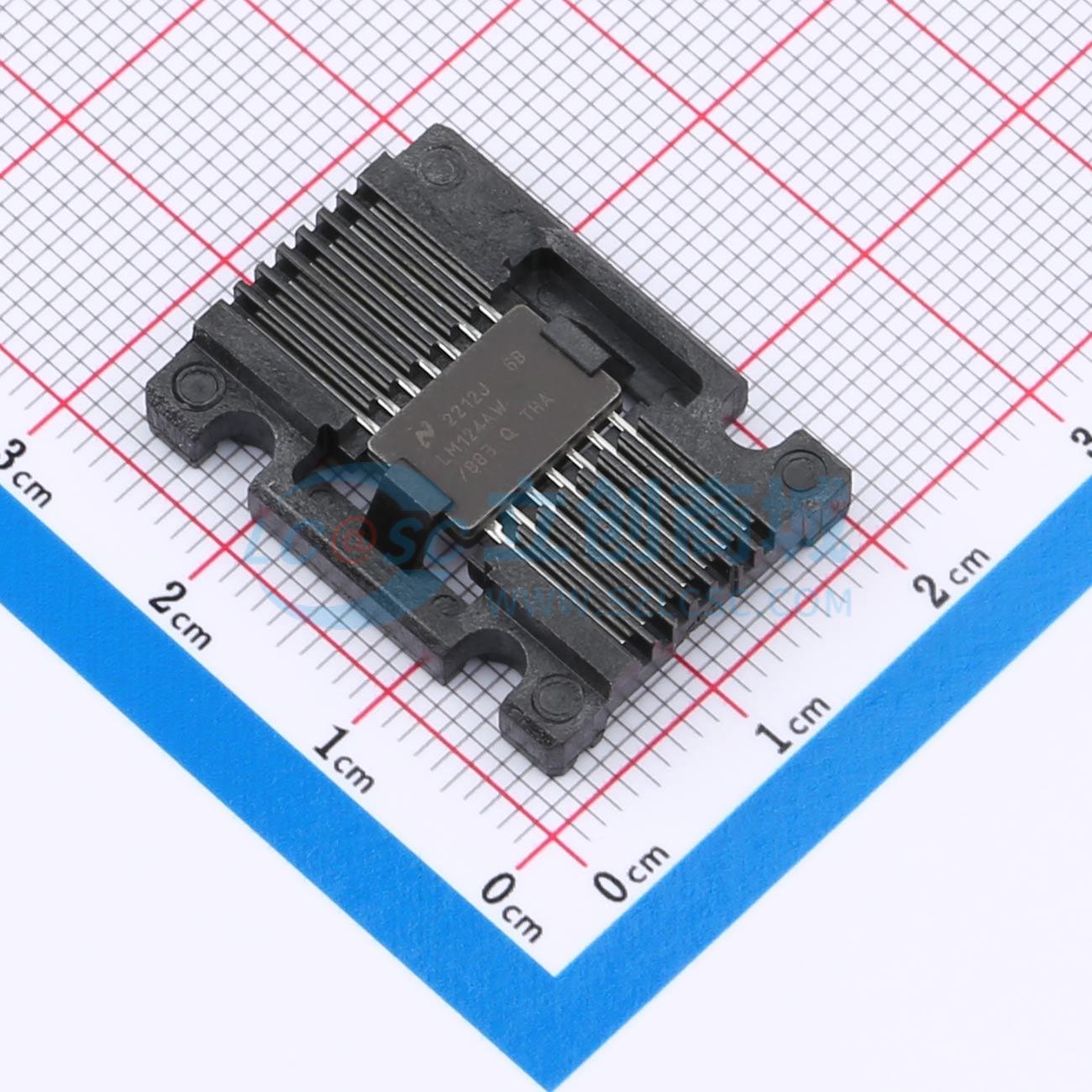

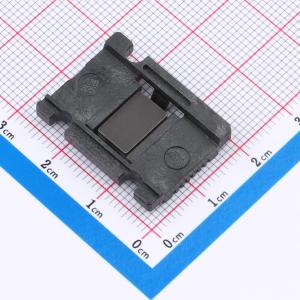

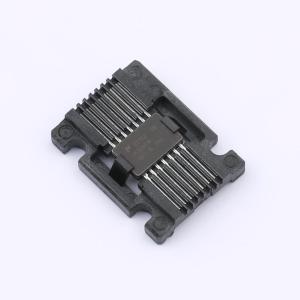

温馨提醒：图片仅供参考，商品以实物为准
LM124AW/883
quad,32V,1MHz,3mV offset voltage op amp with -55℃ to 125℃ operation
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM124AQML 工作温度范围为 -55°C 至 125°C 的 四通道、32V、1MHz、3mV 失调电压运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM124AW/883
- 商品编号
- C5214430
- 商品封装
- CFP(NAD)-14
- 包装方式
- 管装
- 商品毛重
- 1.9克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 四路 | |
| 最大电源宽度(Vdd-Vss) | 32V | |
| 轨到轨 | - | |
| 增益带宽积(GBP) | 1MHz | |
| 输入失调电压(Vos) | 2mV | |
| 输入失调电压温漂(Vos TC) | 30uV/℃ | |
| 压摆率(SR) | 100V/ms | |
| 输入偏置电流(Ib) | 150nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 30nA | |
| 共模抑制比(CMRR) | 70dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 700uA | |
| 输出电流 | 20mA | |
| 工作温度 | -55℃~+125℃ | |
| 单电源 | 3V~32V | |
| 双电源(Vee~Vcc) | 1.5V~16V；-16V~-1.5V |
商品概述
LM124/124A 由四个独立的、高增益的、内部频率补偿的运算放大器组成，专为从单一电源供电运行而设计，电压范围宽。也可以从分立电源供电，且低电源电流消耗与电源电压幅度无关。应用领域包括传感器放大器、直流增益模块以及所有可以在单电源系统中更轻松实现的传统运算放大器电路。例如，LM124/124A 可以直接由数字系统中使用的标准 +5V 电源电压供电，并能轻松提供所需的接口电路，而无需额外的 +15V 电源。
