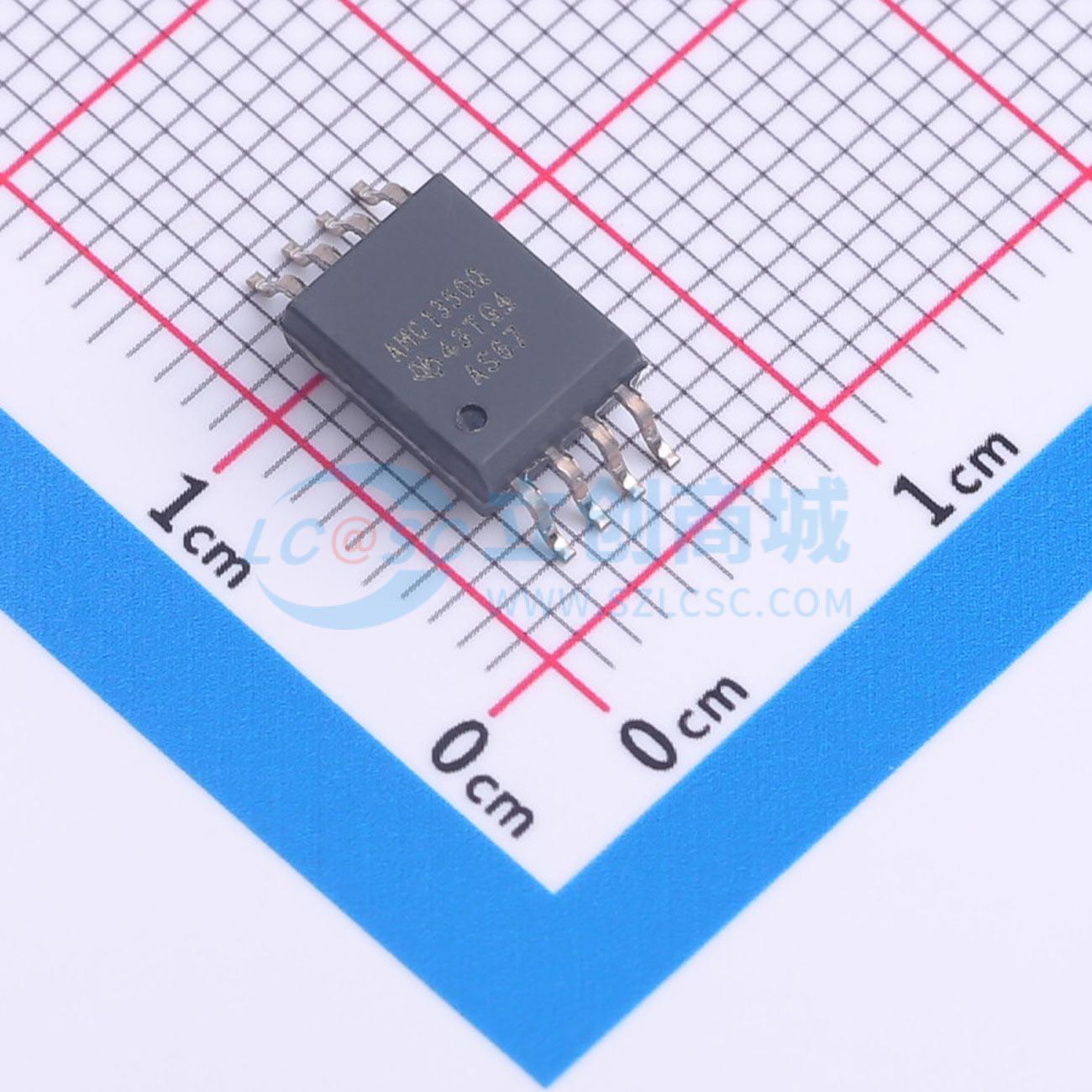

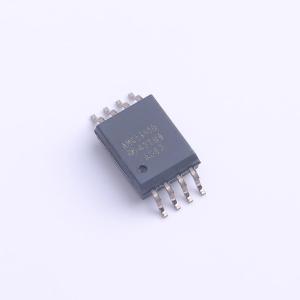

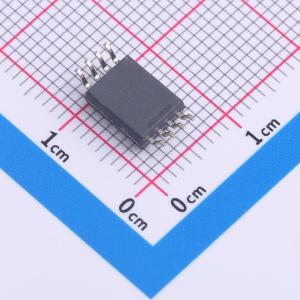

温馨提醒：图片仅供参考，商品以实物为准

AMC1350QDWVRQ1

汽车类 ±5V 输入、精密电压检测增强型隔离式放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AMC1350-Q1 汽车类 ±5V 输入、精密电压检测增强型隔离式放大器
品牌名称: TI(德州仪器)
商品型号: AMC1350QDWVRQ1
商品编号: C5214206
商品封装: SOIC-8-300mil
包装方式: 编带
商品毛重: 0.501817克(g)

商品参数

商品概述

AMC1350-Q1 是一款隔离式精密放大器，此放大器的输出与输入电路由抗电磁干扰性能极强的隔离栅隔开。该隔离栅经认证可提供高达 5kVRMS 的增强型电隔离，符合 VDE V 0884-11 和 UL1577 标准，并且可支持最高 1.5kVRMS 的工作电压。该隔离栅可将系统中以不同共模电压电平运行的各器件隔开，并保护低压侧免受可能有害的电压冲击。 AMC1350-Q1 的高阻抗输入针对与高阻抗电阻分压器或具有高输出电阻的其他电压信号源的连接进行了优化。具有出色的精度和低温漂，可支持精确的交流和直流电压检测，适用于车载充电器 (OBC)、直流/直流转换器、牵引逆变器或其他必须支持高共模电压的应用。 AMC1350-Q1 采用宽体 8 引脚 SOIC 封装，符合面向汽车应用的 AEC-Q100 标准，并支持 -40°C 至 +125°C 的温度范围。

商品特性

符合面向汽车应用的 AEC-Q100 标准：温度等级 1: -40°C 至 +125°C，TA
提供功能安全
可帮助进行功能安全系统设计的文档
线性输入电压范围：±5V
高输入阻抗：1.25mΩ（典型值）
固定增益：0.4 V/V
低直流误差：失调电压误差 ±1.5mV（最大值），温漂：±15µV/°C（最大值），增益误差：±0.2%（最大值），增益漂移：±35ppm/°C（最大值），非线性 ±0.02%（最大值）
高侧和低侧运行电压：3.3V 或 5V
高 CMTI：100kV/µs（最小值）
失效防护输出
7070-VPK 增强型隔离，符合 DIN VDE V 0884-11:2017-01
符合 UL1577 标准且长达 1 分钟的 5000VRMS 隔离

应用领域

牵引逆变器
车载充电器
直流/直流转换器
混合动力汽车/电动汽车直流充电器

	属性	参数值
	商品目录	隔离式放大器
	带宽(-3db)	300kHz
	增益	0.4
	增益带宽积(GBP)	-
	输入失调电压(Vos)	1.5mV

	属性	参数值
	输入偏置电流(Ib)	-
	输出类型	差分
	隔离电压(Vrms)	5000
	CMTI(kV/us)	100kV/us
	工作温度	-40℃~+125℃
