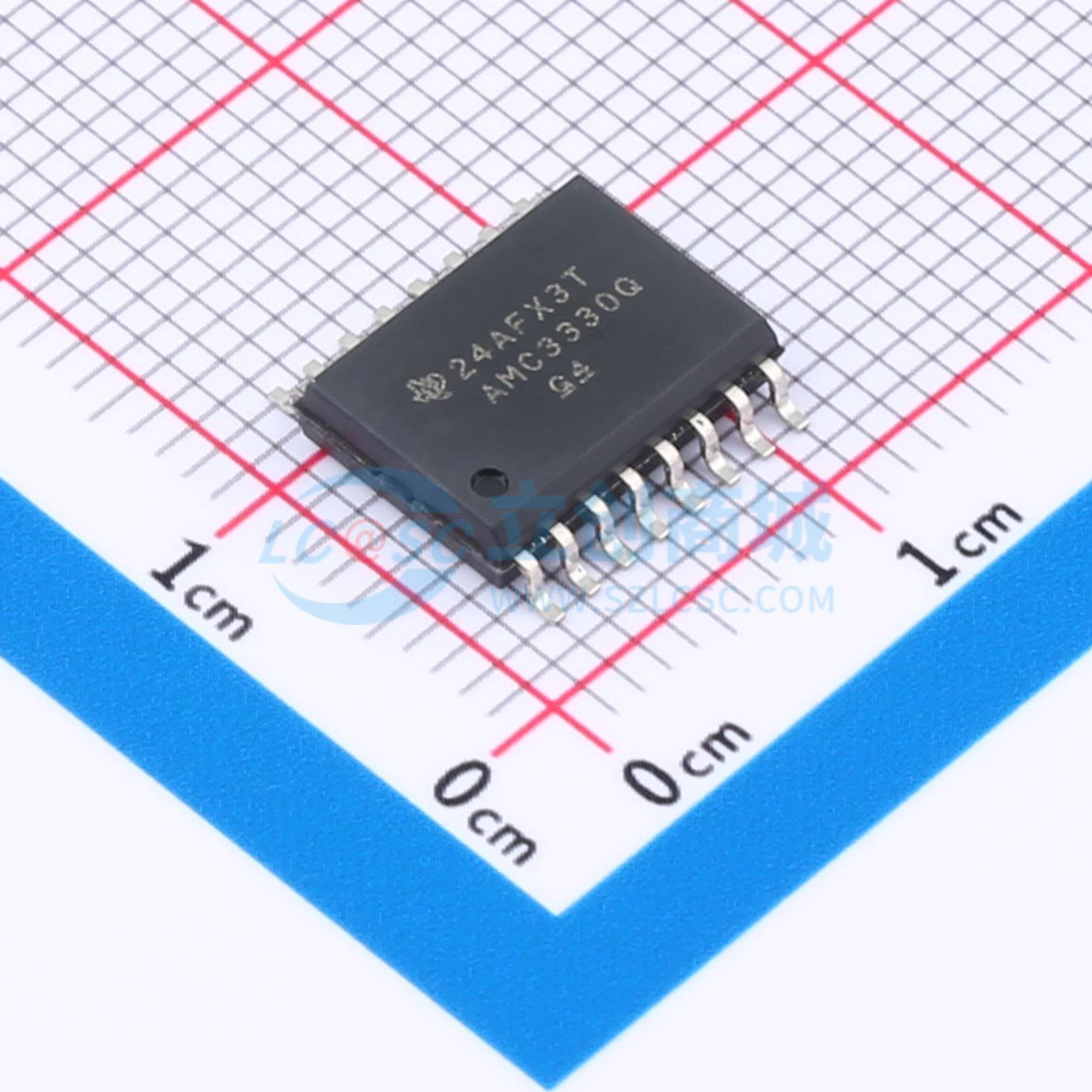

温馨提醒：图片仅供参考，商品以实物为准

AMC3330QDWERQ1

具有内部时钟的汽车类 ±1V 输入、精密电压检测增强型隔离式放大器直流/直流

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AMC3330-Q1 具有内部时钟的汽车类 ±1V 输入、精密电压检测增强型隔离式放大器直流/直流
品牌名称: TI(德州仪器)
商品型号: AMC3330QDWERQ1
商品编号: C5214212
商品封装: SOIC-16-300mil
包装方式: 编带
商品毛重: 0.68克(g)

商品参数

商品概述

AMC3330-Q1 是一款具有完全集成的隔离式直流/直流转换器的精密隔离式放大器，能实现器件低侧的单电源运行。该增强型电容隔离层通过了 VDE V 0884-11 和 UL1577 标准认证，将以不同共模电压电平运行的系统各部分隔开，并保护低压域免受损坏。 AMC3330-Q1 的输入针对直接连接高阻抗电压信号源（例如电阻分压器网络）的情况进行了优化，以感应高压信号。集成式隔离直流/直流转换器可测量非接地信号，并使该器件成为嘈杂空间受限应用的独特解决方案。器件性能出色，支持进行精确的电压监控和控制。AMC3330-Q1 的集成直流/直流转换器故障检测和诊断输出引脚可简化系统级设计和诊断。 AMC3330-Q1 的额定工作温度范围为 -40°C 至 +125°C。

商品特性

符合面向汽车应用的 AEC-Q100 标准：温度等级 1: -40°C 至 125°C
3.3V 或 5V 单电源运行，具有集成直流/直流转换器
±1V 输入电压范围，针对具有高输入阻抗的电压测量进行了优化
固定增益：2.0
低直流误差：
- 增益误差：±0.2%（最大值）
- 增益漂移：±45ppm/°C（最大值）
- 失调电压误差：±0.3mV（最大值）
- 温漂 ±4μV/°C（最大值）
- 非线性度：±0.02%（最大值）
高 CMTI: 85kV/μs（最小值）
系统级诊断功能安全相关认证：
- 符合 DIN VDE V 0884-11 (VDE V 0884-11) 标准的 6000Vₚₖ 增强型隔离：2017-01
- 符合 UL1577 标准且长达 1 分钟的 4250V₁ᵣₘₛ 隔离
符合 CISPR-11 和 CISPR-25 EMI 标准

应用领域

HEV/EV 车载充电器 (OBC)
HEV/EV 直流/直流转换器
HEV/EV 牵引逆变器

	属性	参数值
	商品目录	隔离式放大器
	带宽(-3db)	375kHz
	增益	2
	增益带宽积(GBP)	-
	输入失调电压(Vos)	50uV

	属性	参数值
	输入偏置电流(Ib)	2.5nA
	输出类型	差分
	隔离电压(Vrms)	4250
	CMTI(kV/us)	135kV/us
	工作温度	-40℃~+125℃
