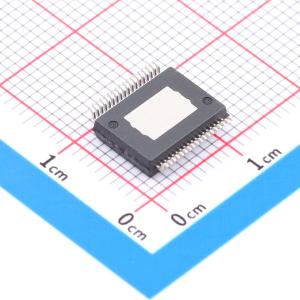

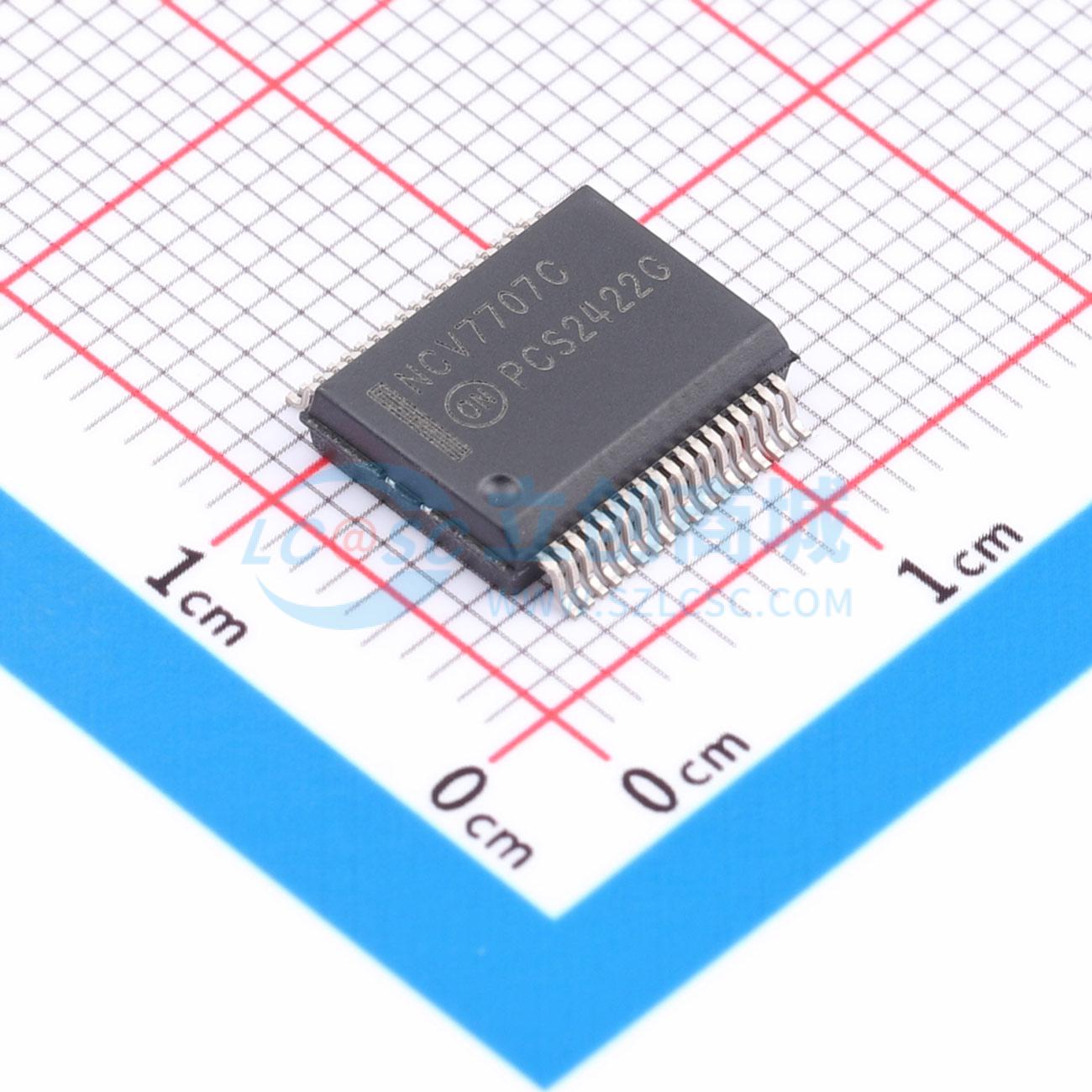

NCV7707DQCR2G
NCV7707: Door Module Driver
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- onsemi(安森美)
- 商品型号
- NCV7707DQCR2G
- 商品编号
- C5208589
- 商品封装
- SSOP-36-EP
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
参数完善中
商品概述
NCV7707C/D是一款用于汽车车身控制系统的高性能驱动IC。该IC旨在控制车辆前门的多个负载。这款单片IC能够控制后视镜功能，如后视镜定位、加热和折叠，包括电致变色后视镜功能。除了两个用于控制门锁和安全锁电机的半桥输出外，该器件还具备四个高端输出，可驱动LED或白炽灯（最高10 W）。为实现最大灵活性，所有照明输出均可通过PWM输入（外部信号源）或内部可编程PWM发生器单元进行PWM控制。NCV7707C/D通过具有帧内响应的24位SPI接口进行控制。
商品特性
- 工作范围：5.5 V至28 V
- 六个高端和六个低端驱动器连接为半桥
- 2个半桥：负载电流Iload = 0.75 A；25℃时导通电阻RDS(on) = 1.6 Ω
- 2个半桥：负载电流Iload = 3 A；25℃时导通电阻变化量ΔRDS(on) = 300 mΩ
- 2个半桥：负载电流Iload = 6 A；25℃时导通电阻RDS(on) = 150 mΩ
- 四个高端灯驱动器
- 2个用于LED；负载电流Iload = 0.3 A；25℃时导通电阻RDS(on) = 1.4 Ω
- 2个10 W；可配置为LED驱动器；负载电流Iload = 2.5 A；25℃时导通电阻RDS(on) = 300 mΩ
- 一个用于后视镜加热的高端驱动器；负载电流Iload = 6 A；25℃时导通电阻RDS(on) = 100 mΩ
- 电致变色后视镜控制
- 1个6位可选输出电压控制器
- 1个用于电致变色控制的低端驱动器；负载电流Iload = 0.75 A；25℃时导通电阻RDS(on) = 1.6 Ω
- 所有输出均具备独立PWM功能
- 所有灯驱动器输出均集成可编程PWM发生器单元
- 可编程软启动功能，用于驱动具有较高浪涌电流的负载，作为电流限制值
- 用于高级负载监控的多路复用电流检测模拟输出
- 待机模式下电流消耗极低
- 电荷泵输出，用于控制外部反极性保护MOSFET
- 用于输出控制和诊断的24位SPI接口
- 具备短路、过压和过温保护功能
- 通过AEC - Q100认证，支持PPAP
- SSOP36 - EP功率封装
- 这是一款无铅器件
应用领域
- 分散式车门电子系统
- 车身控制单元（BCU）
